8.7.38 User-defined duty (4.3.14.3)

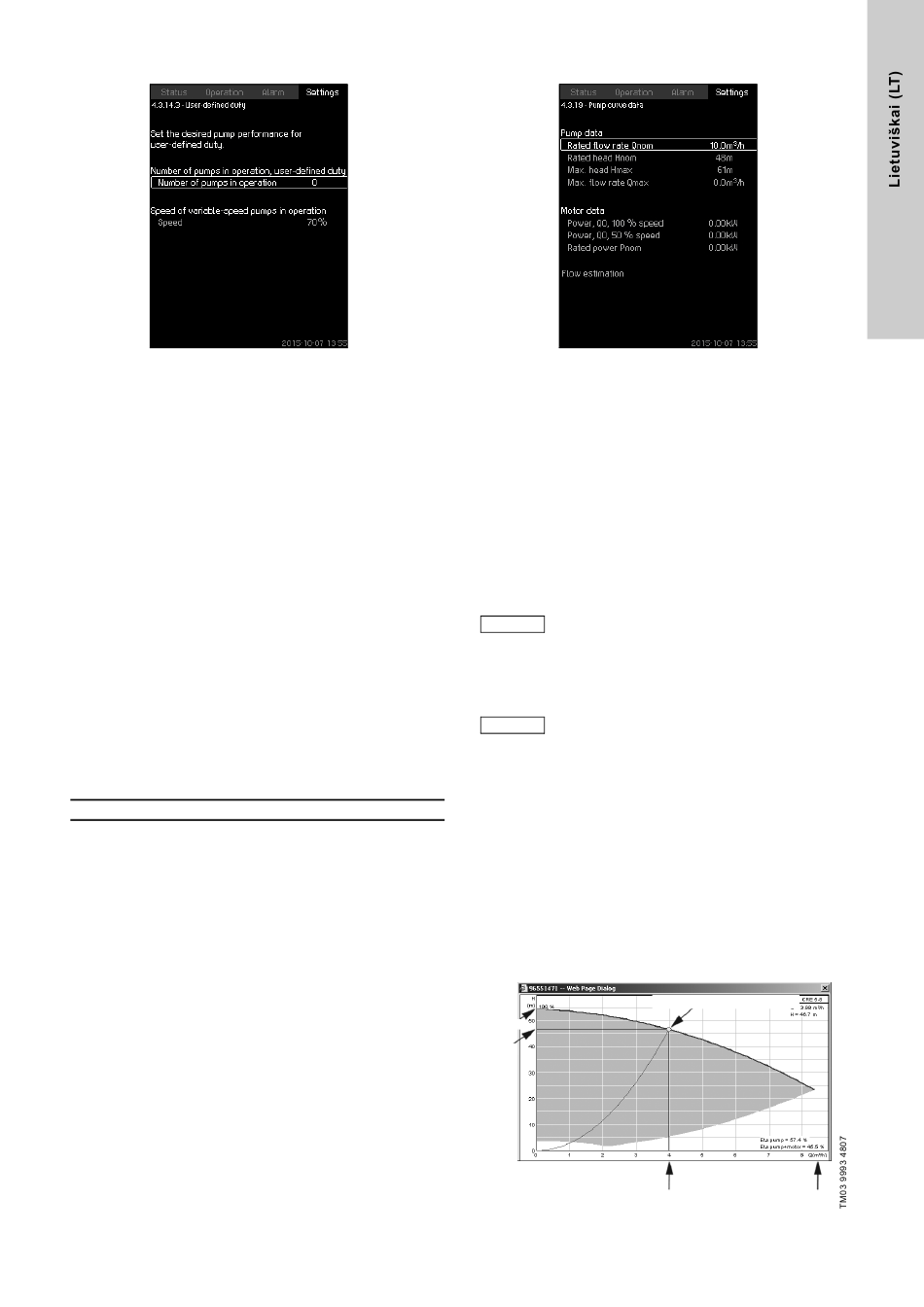

84. pav. User-defined duty
Aprašymas
Galima nustatyti vartotojo pasirinktą našumą, paprastai tai
našumas tarp min. ir maks. režimų.
Ši funkcija leidžia nustatyti našumą pasirenkant dirbančių siurblių
skaičių ir kintamų apsukų siurblių apsukas.
Naudojant šią funkciją pirmiausia pasirenkami kintamų apsukų
siurbliai. Jei nurodytas siurblių skaičius viršija kintamų apsukų
siurblių skaičių, paleidžiami ir per maitinimą valdomi siurbliai.
Nustatymo galimybės
• Dirbančių siurblių skaičius.
• Kintamų apsukų siurblių apsukos procentais.
Pastaba. Sistemose, kuriose yra tik kintamų apsukų siurbliai,
apsukos gali būti nustatytos nuo 25 iki 100 %, o sistemose,
kuriose yra ir kintamų apsukų, ir per maitinimą valdomų
siurblių, apsukos gali būti nustatytos nuo 70 iki 100 %.
Nustatymas valdymo skydeliu
• Nustatymai > Secondary functions > Stop function > Min.,
max. and user-defined duty > User-defined duty.
Pasirinkite ir nustatykite:
• Number of pumps in operation, user-defined duty.
• Greitis.
Gamyklinis nustatymas
Funkcija nėra aktyvuota, nes yra nustatyta:
Vartotojo nustatytame režime dirbančių siurblių skaičius:
8.7.39 Pump curve data (4.3.19)
85. pav. Pump curve data
Aprašymas
CU 352 turi kelias funkcijas, kurios naudoja siurblio duomenis:
• Rated flow rate Qnom
• Rated head Hnom
• Max. head Hmax
• Max. flow rate Qmax
• Power, Q0, 100 % speed
• Power, Q0, 50 % speed
• Rated power Pnom
"Grundfos" gali pateikti CR, CRI, CRE ir CRIE
siurblių hidraulinius duomenis GSC failais, kurie gali
būti persiųsti tiesiai į CU 352.
Pastaba
Visų kitų tipų siurbliams hidraulinius siurblių
duomenis reikia įvesti rankiniu būdu.
Elektrotechniniai duomenys, "Power, Q0, 100 %
speed" ir "Power, Q0, 50 % speed" visų tipų
siurbliams, įskaitant CR, CRI, CRE ir CRIE, turi būti
Pastaba
įvesti rankiniu būdu.
"Grundfos" E siurbliams turi būti įvesti ir naudojamos
galios (P1) duomenys.
Šiuos duomenis galima pasižiūrėti iš siurblio našumo kreivių,
pateikiamų WebCAPS įrankyje, kurį galima rasti "Grundfos"
0
svetainėje www.grundfos.com. Žr. pavyzdžius
Jei nėra galimybės pasižiūrėti WebCAPS, pabandykite nustatyti
siurbliui tris darbo taškus:
• Power, Q0, 100 % speed
• Power, Q0, 50 % speed
• Rated power Pnom.
Pasižiūrėkite konkrečių siurblių galios vertes ekranuose 1.3 - 1.8.
Žr. skyrių 8.4.10 Siurblys 1 - 6, Pilot pump, Backup pump (1.3 -
1.10).
Hmaks.
Hnom.
86. pav. Qnom., Hnom., Hmaks. ir Qmaks. pasižiūrėjimas
(per WebCAPS)
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
86 - 89 pav.
Nominalus darbo taškas
Qnom. Qmaks.
