8.7.6 A befolyásolás funkció beállítása (4.1.3.2)

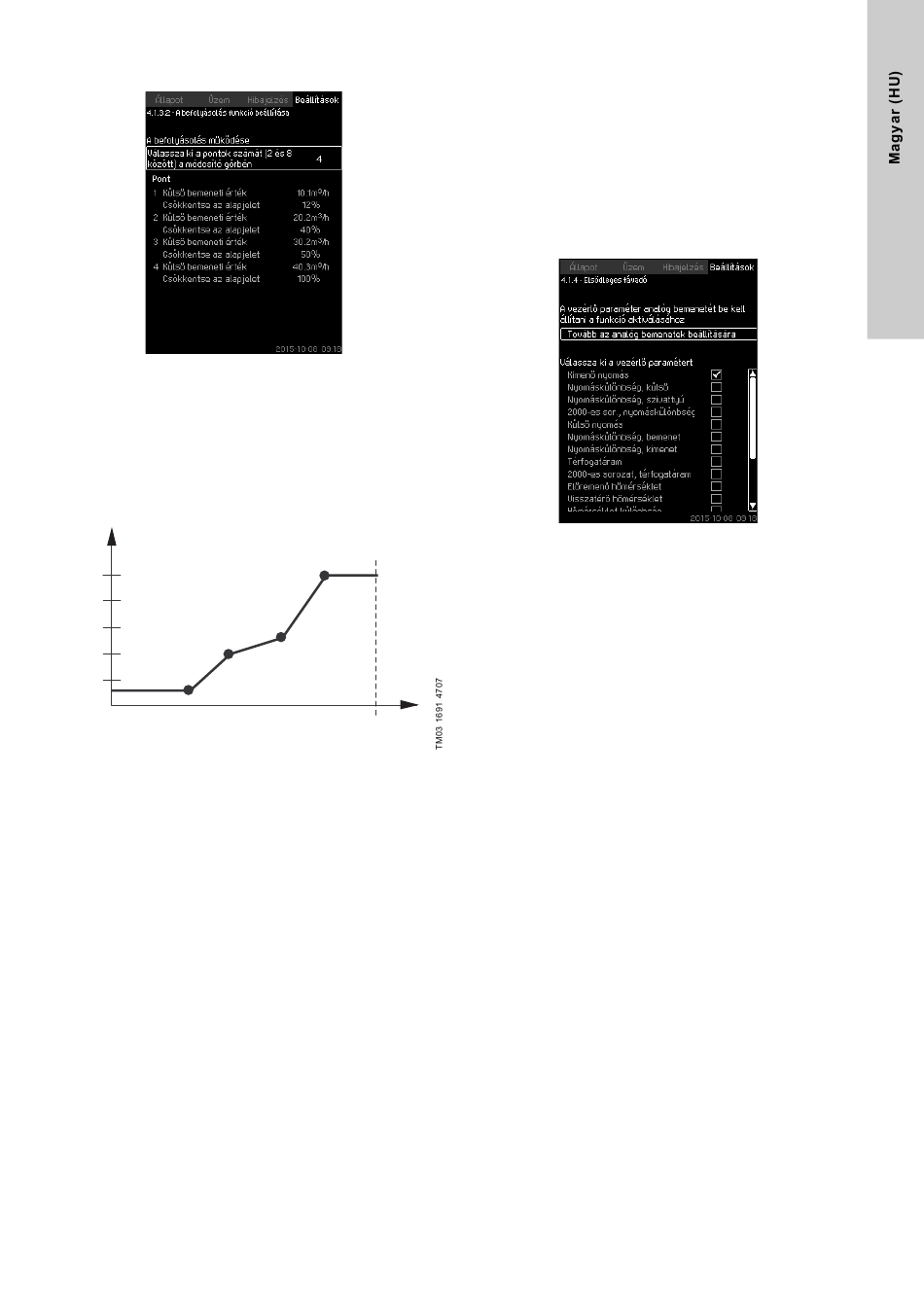

42. ábra A befolyásolás funkció beállítása
Leírás
Kiválasztható az alapjelet befolyásoló mért paraméter és
a befolyásolás százalékban kifejezett mértéke közötti viszony.
Az összefüggés beállítása a kezelőpanelről történhet, az
értékeket egy legfeljebb nyolc pontból álló táblázatba foglalva.
Példa:
Alapjel befolyásolás [%]
100
80
60
2
40
1
20
43. ábra Az alapjel-befolyásolás és a térfogatáram viszonya
A szabályozó egyenessel köti össze a pontok közötti
tartományokat. A vonatkozó érzékelő minimális értékétől
3
(a példában 0 m /h) vízszintes vonal halad az első ponthoz.
Ugyanez a helyzet az utolsó pont és az érzékelő maximális
3
értéke (a példában 50 m /h) esetében.
Beállítási tartomány
A kiválasztott pontok száma kettő és nyolc között lehet.
Minden egyes pont valamilyen viszonyt fejez ki az alapjelet
befolyásoló mérési paraméter értéke és a befolyásolás
százalékban kifejezett mértéke között.
4
3
50
3
Térfogatáram [m /h]
Beállítás a kezelőpanelen
• Beállítások > Elsődleges vezérlő > Külső alapjel befolyásolás.
1. Állítsa be a befolyásolás funkciót.
2. Adja meg a pontok számát.
3. Állítsa be: Külső bemeneti érték. (1. pont)
4. Beállítás százalékosan: Csökkentse az alapjelet. (1. pont)
5. Ismételje meg a 2 ... 4 lépéseket minden kívánt paraméternél.
Gyári beállítás
A funkció inaktív.
8.7.7 Elsődleges távadó (4.1.4)
44. ábra Elsődleges távadó
Leírás
Kiválaszthatja a szabályzott paramétert, és beállíthatja a távadót
az érték mérésére.
Beállítási tartomány
• Kimenő nyomás
• Nyomáskülönbség, külső
• Nyomáskülönbség, szivattyú
• 2000-es sor., nyomáskülönbség
• Külső nyomás
• Nyomáskülönbség, bemenet
• Nyomáskülönbség, kimenet
• Térfogatáram
• 2000-es sorozat, térfogatáram
• Előremenő hőmérséklet
• Visszatérő hőmérséklet
• Hőmérséklet különbség
• Környezeti hőmérséklet
• Visszatérő hőmérséklet, külső
• 0-100 % jel
• Nincs használatban.
