Hodnoty výkonu odečtěte z displeje 1.3 až 1.8 podle typu
čerpadla. Viz část 8.4.10 Čerpadlo 1 - 6, Pomoc. čerp., Záložní
čerpadlo (1.3 - 1.10).
Jmenovitý provozní bod
Hmax
Hnom
Qnom

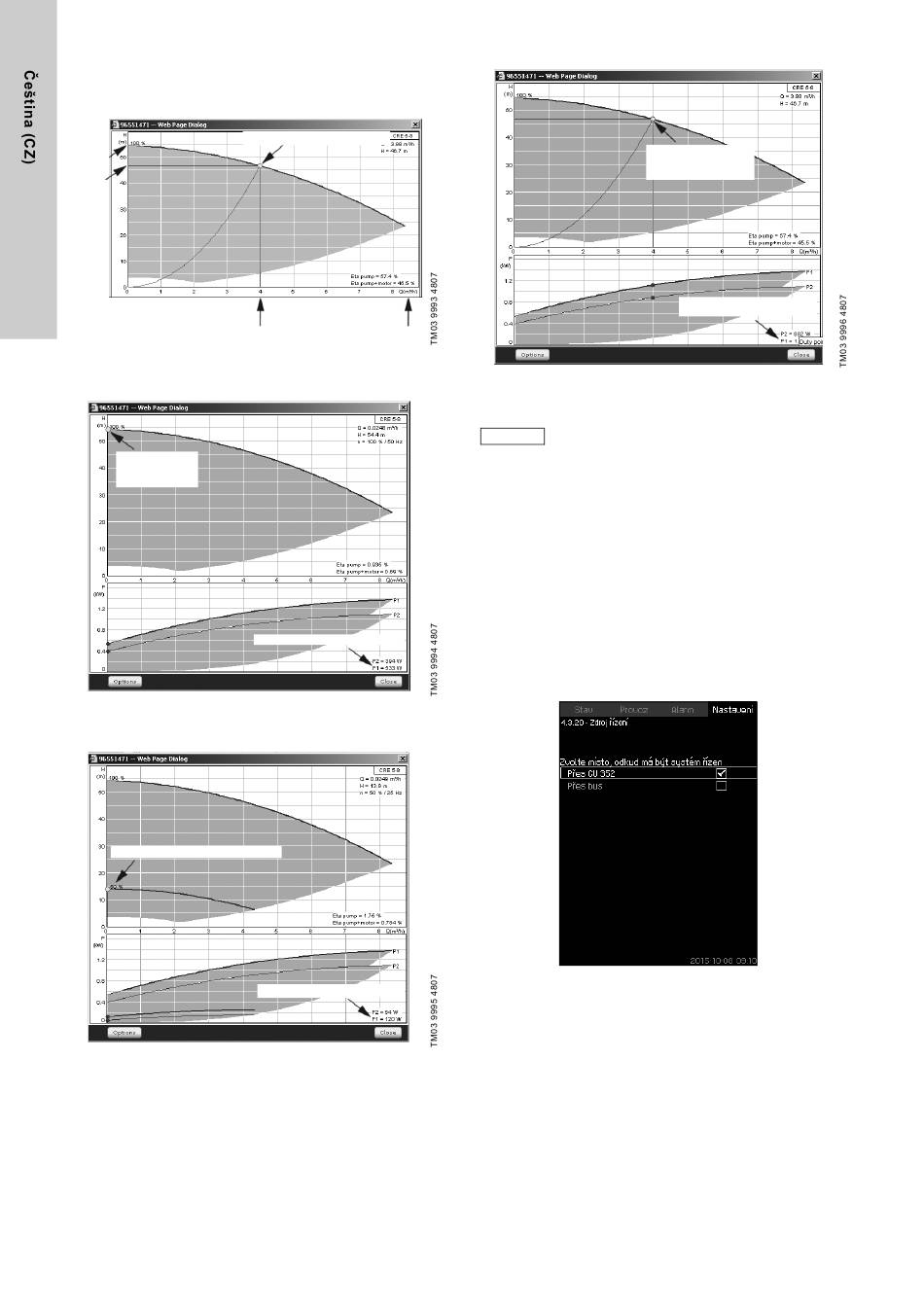

Obr. 86 Odečet Qnom, Hnom, Hmax a Qmax (WebCAPS)
Provozní bod,
Q0, 100 %
otáčky
Obr. 87 Odečet výkonu, Q0, 100 % otáčky (WebCAPS)
Provozní bod, Q0, 50 % otáčky
Obr. 88 Odečet výkonu, Q0, 50 % otáčky (WebCAPS)
176
Qmax
Výkon, Q0, 100 % otáčky
Výkon, Q0, 50 % otáčky
Provozní bod,
jmenovitý výkon
Pnom
Obr. 89 Odečet jmenovitého výkonu Pnom (WebCAPS)
Qnom a Hnom jsou jmenovité provozní body
čerpadel a obvykle provozní body s nejvyšší
Pokyn
účinností.
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop Nastavení >
Sekundární funkce > Funkce stop > Údaje křivky čerpadla.
4. Zvolte a nastavte:
• Jmenovitý průtok Qnom
• Jmenovitá dopravní výška, Hnom
• Max. dopravní výška Hmax
• Max. průtok Qmax
• Výkon, Q0, 100 % otáčky
• Výkon, Q0, 50 % otáčky
• Jmenovitý výkon Pnom.
8.7.40 Řídící zdroj (4.3.20)
Obr. 90 Řídící zdroj
Popis
Systém může být dálkově ovládán prostřednictvím externí bus
přípojky (volitelné). Viz část 8.8.2
část 8.8 Datová komunikace.
Může se zvolit zdroj řízení, CU 352 nebo externí bus přípojka.
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop > Řídící zdroj.
Tovární nastavení
Zdroj řízení je CU 352.
Jmenovitý výkon Pnom
GENIbus. Další informace viz
