8.7.29 Analog inputs (4.3.8.1 do 4.3.8.7)

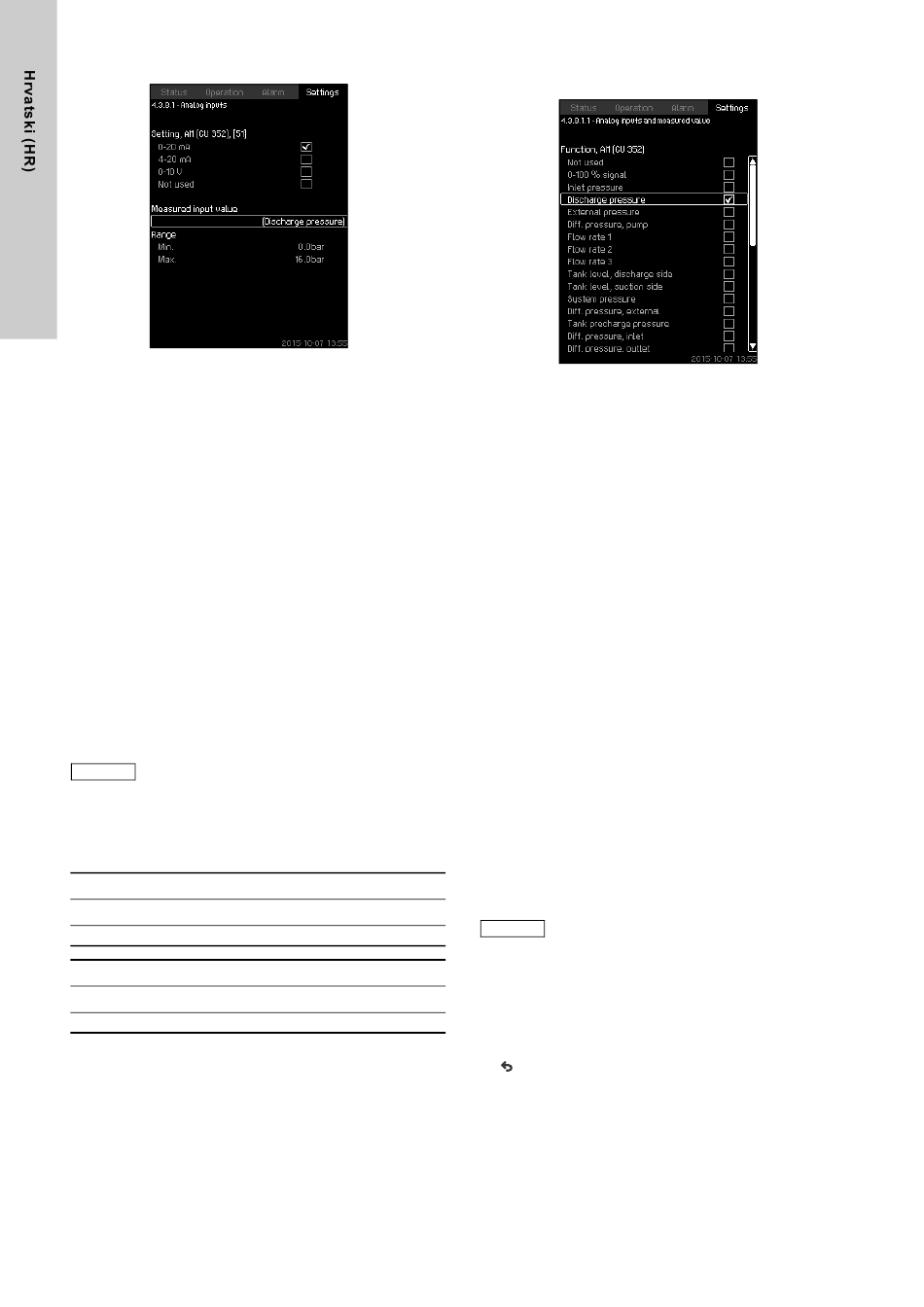

Slika 75 Analog inputs
Opis
Analogni ulazi se mogu podesiti. Svaki zaslonski prikaz je
podijeljen na tri dijela:
• Podešavanje ulaznog signala, primjerice 4-20 mA
• Izmjerena ulazna vrijednost, primjerice izlazni tlak
• Mjerni opseg senzora/pretvarača signala, primjerice
0-16 bara.
Područje podešavanja
Na svakom zaslonskom prikazu je moguće izabrati ove
parametre:
• Not used
• Opseg ulaznog signala, 0-20 mA, 4-20 mA, 0-10 V
• Measured input value
• Opseg senzora.
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Analog inputs.
Ako je analogni ulaz deaktiviran, zaslon će
prikazivati samo gornji dio, tj. postavke analognog
ulaza.
Ako je ulaz aktiviran, srednji dio, "Measured input
value", bit će prikazan. Na taj način je moguće
Uputa
povezati funkciju s analognim ulazom drugog
zaslona. Kada je analogni ulaz vezan uz funkciju, CU
352 će se vratiti na zaslon za podešavanje analognih
ulaza.
Tvorničke postavke
Povišenje tlaka
Analogni ulaz Funkcija
AI1 (CU 352) [51] Ispusni tlak
Grijanje i hlađenje
Analogni ulaz Funkcija
AI1 (CU 352) [51] Oni se izabiru u čarobnjaku za pokretanje
614
8.7.30 Analog inputs and measured value
(4.3.8.1.1 - 4.3.8.7.1)
Slika 76 Analog inputs and measured value
Opis
Funkcija se može povezati sa pojedinim analognim ulazima.
Područje podešavanja
Moguće je izabrati jednu funkciju po analognom ulazu.
Za dodatne detalje, pogledajte poglavlje
• Not used
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, pump
• Flow rate 1 - 3
• Tank level, discharge side
• Tank level, suction side
• System pressure
• Diff. pressure, external
• Tank precharge pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Power, pump 1 - 6
• Power, VFD.
Postavljanje putem upravljačke ploče
Ako se koristi više protoka, protok koji se mjeri i
Uputa
prikazuje će biti zbroj definiranih protoka.
• Settings > Secondary functions > Stop function >
Analog inputs.
1. Odaberite analogni ulaz.
2. Odaberite: Measured input value.
Prikaz 4.3.8.1.1 se pojavljuje.
3. Odaberite ulaz.
4. .
5. Postavite minimalne i maksimalne vrijednosti senzora.
9. Mjerni parametri.
