8.3 Toimintojen kuvaus
Toimintojen kuvaus perustuu CU 352 -ohjausyksikön neljään pää-
valikkoon:
• Tila
• Käyttö
• Hälytys
• Asetukset.
Ellei toisin ole mainittu, toimintoja käytetään kaikissa ohjausversi-
oissa.
8.4 Tila (1)
Ensimmäinen näyttö on kuvattu alla. Tämä näyttö tulee näkyviin
kytkettäessä virta ja se palaa näkyviin, jos ohjauspaneelin painik-
keita ei käytetä 15 minuuttiin.
E
I
C
D

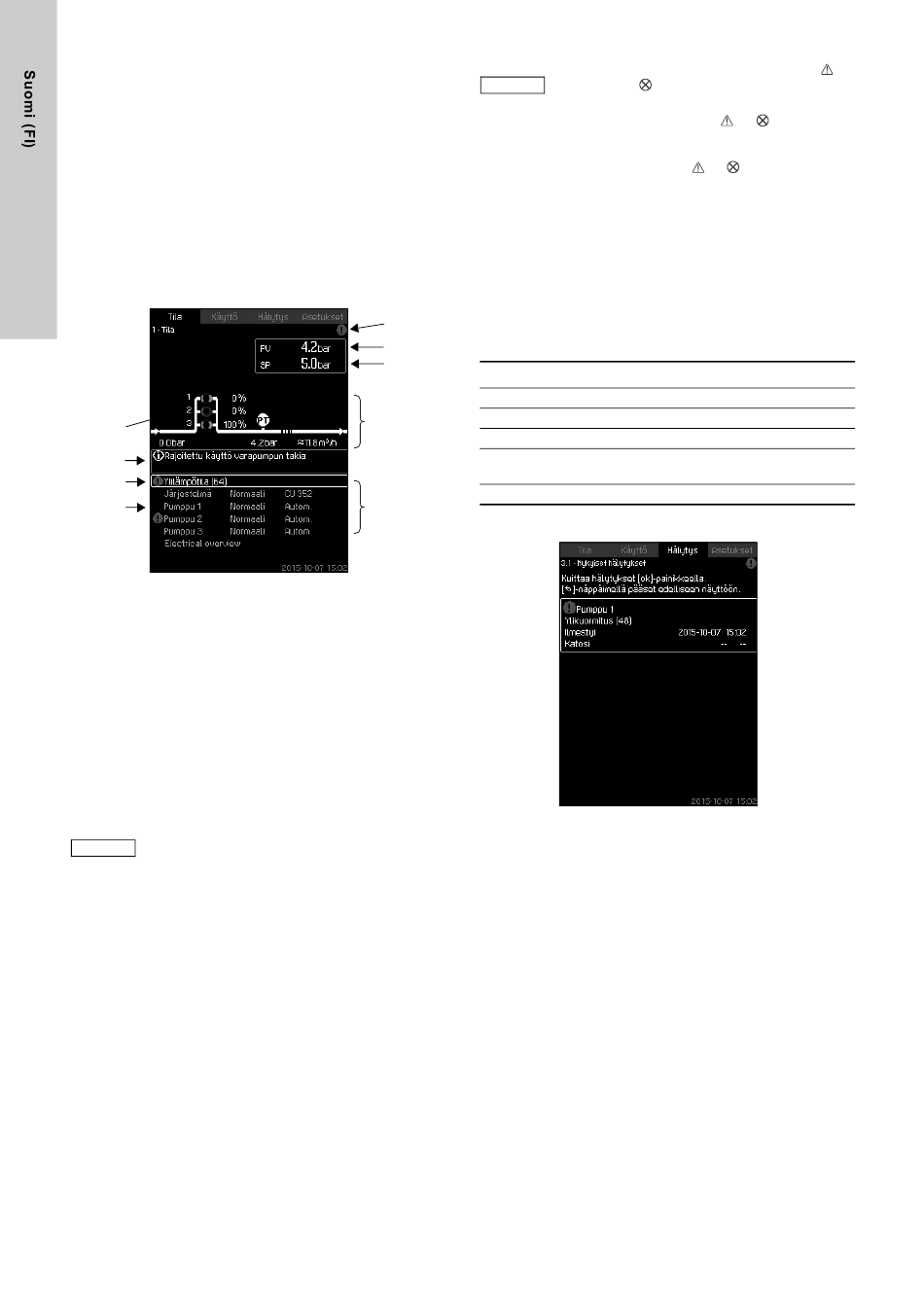

Kuva 6 Tila
Kuvaus
Tässä valikossa ei voi tehdä asetuksia.
Ohjausparametrin voimassa oleva arvo (prosessiarvo, PV),
yleensä lähtöpaine, näkyy näytön oikeassa yläkulmassa (G)
yhdessä valitun asetuspisteen (SP) (H) kanssa.
Näytön yläosa (A) sisältää graafisen kuvauksen pumppujärjestel-
mästä. Valitut mittausparametrit näytetään yhdessä anturisymbo-
lin ja hetkellisen arvon kanssa.
MPC-E-järjestelmissä, joissa paine-ero pumppujen yli ja pumppu-
käyrän tiedot tunnetaan, näytöllä on arvioitu virtaama, kun vir-
taama ja pumppujen nopeus ovat alueella, jolla virtaaman arvioi-
minen on mahdollista.
≈ : Ilmaisee, että virtaama on arvioitu arvo.
Huomaa Arvioitu virtaama voi poiketa mitatusta arvosta.
Näytön keskellä oleva informaatiokenttä (I) tulee näkyviin, jos
jokin seuraavista tilanteista ilmenee:
• Rajoitettu käyttö varapumpun takia
• Suhteellisen paineen vaikutus aktiivinen
• Ulk.asetuspist. vaikutus aktiivinen
• Vaihtoehtoinen asetuspiste aktiivinen
• Pienen virtauksen tehostin aktiivinen
• Paineenalennus aktiivinen
• Kello-ohjelma aktiivinen
• Kauko-ohjattu Ethernetin kautta
• Kauko-ohjattu GENI (RS-485) kautta
• Rajoitettu alennetun käytön takia
• Pysähtynyt pienen virtaaman takia.
Näytön alaosassa (B) näytetään seuraavat tiedot:
• viimeisin aktiivinen hälytys (jos on), vian syy ja suluissa vika-
koodi
• järjestelmän tila, valittu käyttömuoto ja ohjauslähde
• pumpun tila ja valittu käyttömuoto.
396
Vian ilmetessä rivillä (C) näkyy varoitussymboli
hälytyssymboli
Huomaa
kanssa, esimerkiksi "Ylilämpötila (64)".
Jos vika liittyy yhteen pumpuista, symboli
kyseisen pumpun tilarivin (D) edessä. Samaan aikaan pumpun
tilailmaisin (E) vaihtaa väriä joko keltaiseksi tai punaiseksi alla
olevan taulukon mukaisesti. Symboli
korivin (F) oikeassa reunassa. Tämä symboli näytetään kaikkien
näyttöjen otsikkorivillä niin kauan kuin vika on voimassa.
Valikkorivin avaamiseksi valitse rivi painikkeella [ ∨ ] tai [ ∧ ] ja
paina [ok].
Näyttö mahdollistaa tilanäyttöjen avaamisen seuraavien tietojen
näyttämiseksi:
• nykyiset hälytykset
• järjestelmän tila
F
• jokaisen pumpun tila.
G Pumpun tilan kuvaus
H
Pumpun tilan ilmaisin
Pyörivä, vihreä
A Palaa vihreänä
Pyörivä, keltainen
Palaa keltaisena
Palaa punaisena
B
8.4.1 Nykyiset hälytykset (3.1)
Kuva 7 Nykyiset hälytykset
Kuvaus
Tämä näyttö kertoo aktiiviset kuittaamattomat hälytykset ja varoi-
tukset.
Katso lisätietoja kappaleista
8.6.3 Hälytysloki
yhdessä vian syyn ja vikakoodin
tai
tai näkyy näytön otsik-
Kuvaus
Pumppu käy.
Pumppu valmis (ei käynnissä).
Varoitus. Pumppu käy.
Varoitus. Pumppu valmis
(ei käynnissä).
Hälytys. Pumppu pysäytetty.
8.6.2 Nykyiset hälytykset (3.1)
(3.2).
tai
näkyy myös
ja
