8.3 Funkciju apraksts
Funkciju apraksts pamatojas uz vadības ierīces CU 352 četrām
galvenajām izvēlnēm:
• Statuss
• Darbība
• Avārijsignalizācija
• Iestat..
Funkcijas attiecas uz visiem vadības variantiem, ja vien nav
noteikts citādi.
8.4 Statuss (1)

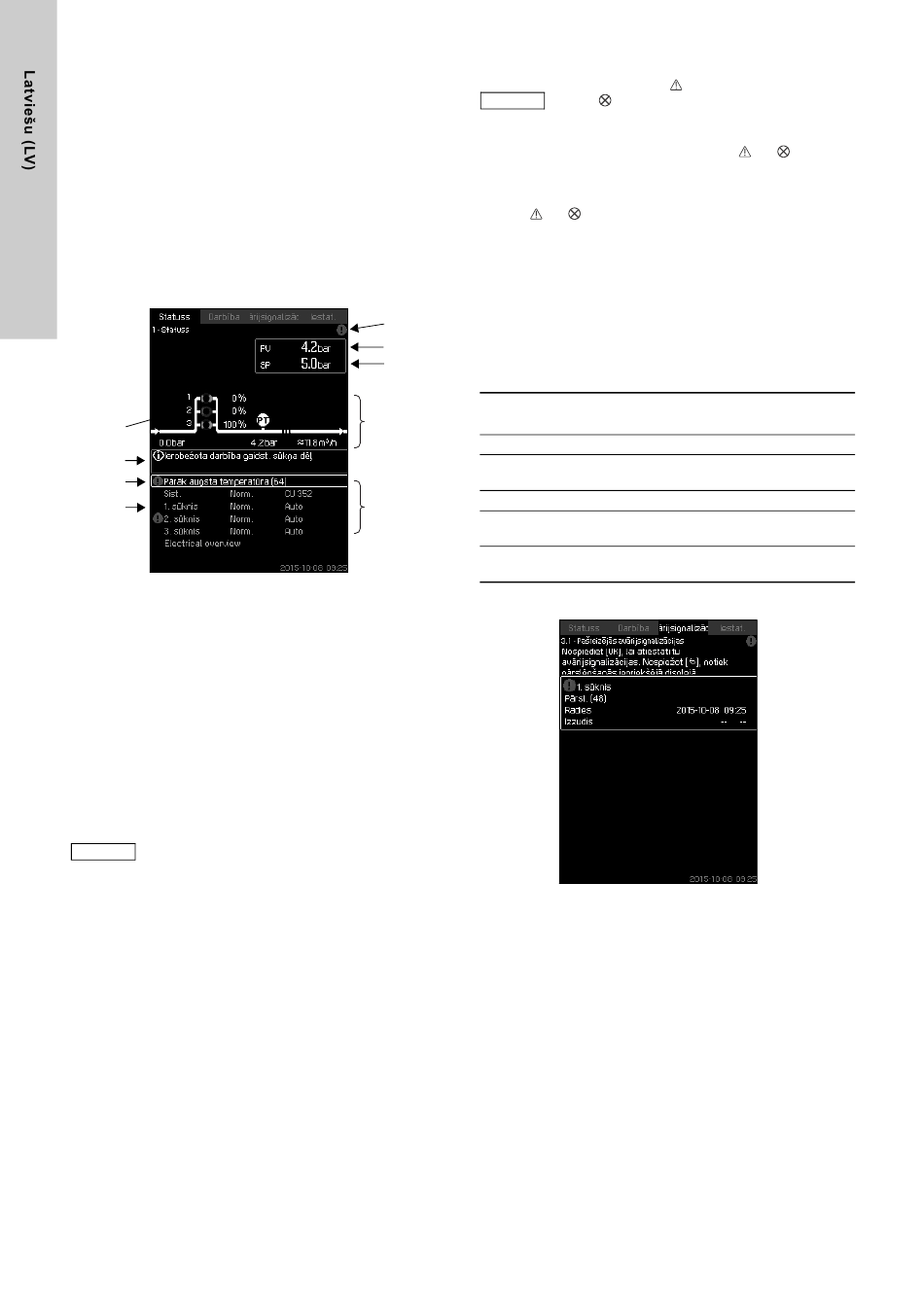

Zemāk ir parādīts pirmais stāvokļa displejs. Šis displejs ir
redzams, kad ir ieslēgta energoapgāde, un tas parādās, ja
vadības pults pogas nav aizskartas 15 minūšu laikā.
E
I
C
D
6. ilustr. Statuss
Apraksts
Šajā izvēlnē nevar veikt nekādus iestatījumus.
Vadības parametra, parasti izplūdes spiediena, faktiskā vērtība
(procesa vērtība, PV) , PV) ir redzama augšējā labajā stūrī (G)
kopā ar izvēlēto uzdoto vērtību (SP) (H).
Displeja (A) augšpusē ir redzama sūkņu sistēmas grafiskā
ilustrācija. Izvēlētie mērīšanas parametri ir parādīti ar sensora
simbolu un faktisko vērtību.
Sistēmās MPC-E, kurās ir zināms spiediena kritums sūkņos un
sūkņa raksturlīknes dati, displejā ir redzams aprēķinātais
plūsmas ātrums, kad plūsmas ātrums un sūkņu ātrums ir
diapazonā, kurā ir iespējams noteikt plūsmas ātrumu.
≈ : Norāda, ka plūsmas ātrums ir aprēķina vērtība.
Aprēķina plūsmas ātrums var atšķirties no mērītās
Piezīme
vērtības.
Displeja vidusdaļā būs redzams informācijas lauks (I), ja rodas
kāds no šādiem gadījumiem:
• Ierobežota darbība gaidst. sūkņa dēļ
• Aktiviz. proporc. spiediena korekcija
• Aktiviz. ārēja uzd. vērt. korekc.
• Aktiviz. altern. uzd. vērt.
• Aktiv. zemas plūsmas spied. paaugst.
• Aktiv.spied. izlīdzin.
• Aktiv. plkst. progr.
• Attālināta vadība ar Ethernet
• Attālināta vadība ar GENI (RS-485)
• Ierobežots samazin. darbības dēļ
• Aptur., jo zema plūsma (apturēts nelielas plūsmas dēļ).
Displeja apakšdaļā (B) var redzēt:
• visjaunāko aktīvo avārijsignalizāciju, ja tāda ir, un bojājuma
cēloni kopā ar bojājuma kodu iekavās,
• sistēmas stāvokli ar faktisko darba režīmu un vadības avotu,
• sūkņa stāvokli ar faktisko darba režīmu.
838
Ja rodas bojājuma stāvoklis, rindā (C) tiks parādīts
brīdinājuma simbols
simbols
Piezīme
piemēram, "Overtemperature (64)" (pārāk augsta
temperatūra).
Ja bojājums attiecas uz vienu sūkni, simbols
parādīts arī attiecīgā sūkņa stāvokļa rindas (D) priekšā.
Vienlaicīgi sūkņa stāvokļa indikators (E) mainīs krāsu vai nu uz
dzeltenu, vai sarkanu, kā tas ir aprakstīts zemāk dotajā tabulā.
Simbols vai
labajā pusē. Tikmēr, kamēr bojājuma stāvoklis saglabājas, šis
simbols būs redzams visu displeju augšējā rindā.
Lai atvērtu izvēļņu rindu, rinda jāatzīmē ar [ ∨ ] vai [ ∧ ], un
jānospiež [ok].
Displejs dod iespēju atvērt stāvokļa displejus, kuros var redzēt:
• faktiskās trauksmes,
F
• sistēmas stāvokli,
G
• katra sūkņa stāvokli.
H
Sūkņa stāvokļa apraksts
Sūkņa stāvokļa
A
indikators
Griežas, zaļā krāsā
Pastāvīgi deg ar zaļas
krāsas gaismu
Griežas, dzeltenā krāsā
B
Pastāvīgi deg ar
dzeltenas krāsas gaismu
Pastāvīgi deg ar
sarkanas krāsas gaismu
8.4.1 Pašreizējās avārijsignalizācijas (3.1)
7. ilustr.
Apraksts
Šajā displejā ir redzamas aktīvās neatiestatītās
avārijsignalizācijas un brīdinājumi.
Vairāk informācijas sk. punktā
avārijsignalizācijas (3.1)
8.6.3 Avārijsignalizāciju reģistrs (3.2)
reģistrs).
vai avārijsignalizācijas
kopā ar cēloni un bojājuma kodu,
būs redzams displeja (F) augšējās rindas
Apraksts
Sūknis strādā.
Sūknis ir gatavs darbam (nestrādā).
Brīdinājums. Sūknis strādā.
Brīdinājums. Sūknis ir gatavs darbam
(nestrādā).
Avārijsignalizācija. Sūknis ir apturēts.
Pašreizējās avārijsignalizācijas
8.6.2 Pašreizējās
(aktuālās avārijsignalizācijas) un
(avārijsignalizāciju
vai tiks
