8.7.51 Εξωτερική βλάβη (4.4.4)

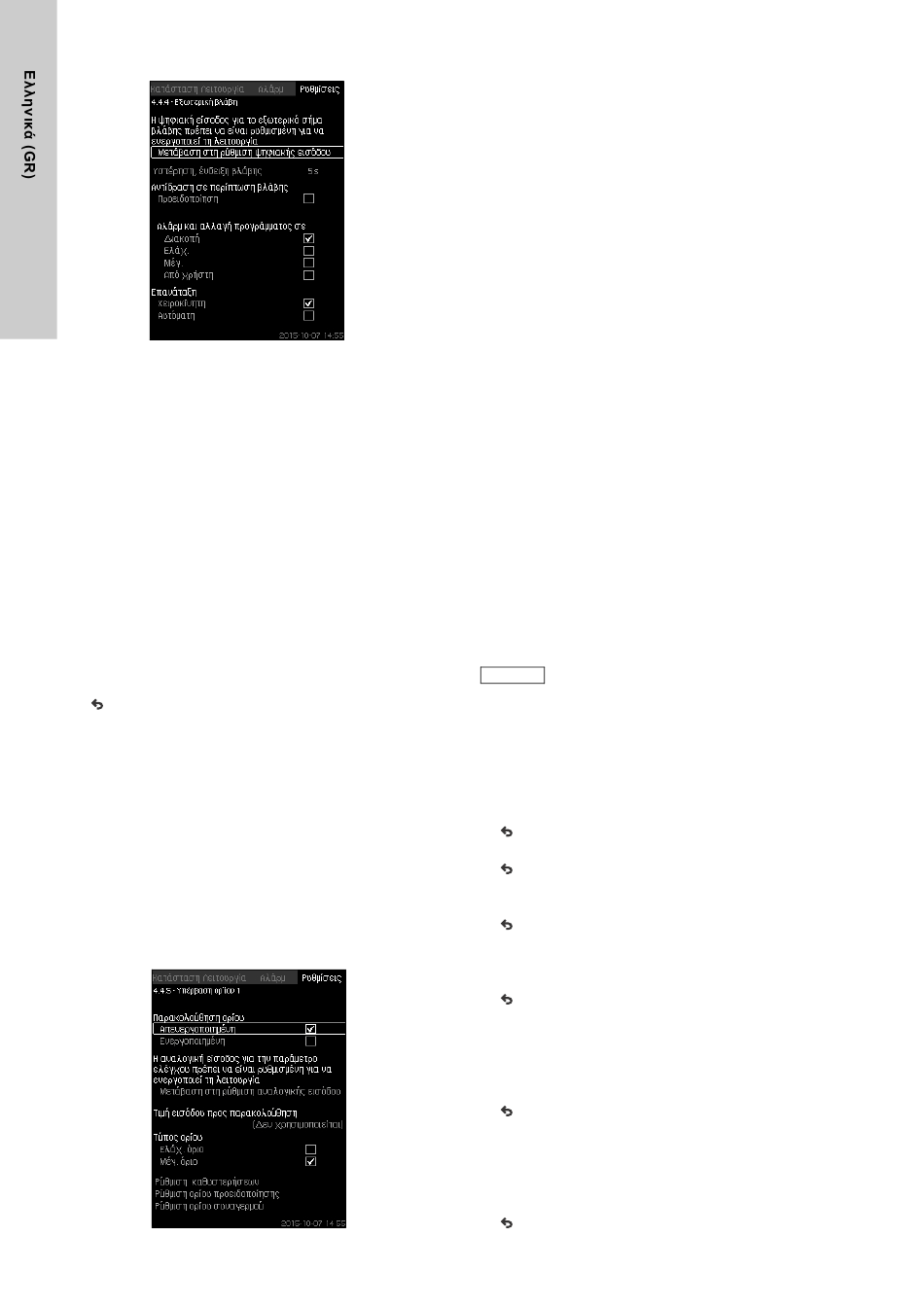

Σχ. 101Εξωτερική βλάβη
Περιγραφή
Η λειτουργία χρησιμοποιείται εάν η CU 352 πρόκειται να είναι σε
θέση να λαμβάνει σήμα βλάβης από ένα εξωτερικό ρελέ.
Σε περίπτωση εξωτερικής βλάβης, η CU 352 υποδεικνύει
προειδοποίηση ή συναγερμό. Σε περίπτωση συναγερμού,
το σύστημα αλλάζει σε ένα άλλο χειροκίνητο πρόγραμμα
λειτουργίας, για παράδειγμα "∆ιακοπή".
Περιοχή ρύθμισης
• Επιλογή της ψηφιακής εισόδου για τη λειτουργία.
• Ορισμός της χρονικής καθυστέρησης από το κλείσιμο της
επαφής μέχρι την αντίδραση της CU 352.
• Αντίδραση σε περίπτωση εξωτερικής βλάβης: Προειδοποίηση
ή συναγερμός και αλλαγή του προγράμματος λειτουργίας.
• Επανεκκίνηση μετά από συναγερμό: Χειροκίνητη ή αυτόματη.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > Λειτουργίες παρακολούθησης > Εξωτερική βλάβη
> Μετάβαση στη ρύθμιση ψηφιακής εισόδου.
Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7).
6. Ορίστε την είσοδο σε "Εξωτερική βλάβη".
7. .
8. Ορίστε: Υστέρηση, ένδειξη βλάβης.
9. Εάν απαιτείται μόνο μία προειδοποίηση σε περίπτωση
εξωτερικής βλάβης, επιλέξτε "Προειδοποίηση".
Επιλέξτε πρόγραμμα λειτουργίας με Χειροκίνητο ή Αυτόματο
εάν το σύστημα πρόκειται να δώσει συναγερμό και να αλλάξει
πρόγραμμα λειτουργίας σε περίπτωση εξωτερικής βλάβης.
Εργοστασιακή ρύθμιση
Η λειτουργία είναι απενεργοποιημένη. Εάν η λειτουργία είναι
ενεργοποιημένη, οι παρακάτω τιμές έχουν οριστεί από το
εργοστάσιο:
• Χρονική καθυστέρηση: 5 δευτερόλεπτα.
• Πρόγραμμα λειτουργίας σε περίπτωση συναγερμού: ∆ιακοπή.
• Επανεκκίνηση: Χειροκίνητο.
8.7.52 Υπέρβαση ορίου 1 (4.4.5 - 4.4.6)
Σχ. 102Υπέρβαση ορίου 1
562
Περιγραφή
Με αυτή τη λειτουργία, η CU 352 μπορεί να παρακολουθήσει τα
καθορισμένα όρια των αναλογικών τιμών. Θα αντιδράσει εάν οι
τιμές υπερβούν τα όρια. Κάθε όριο μπορεί να οριστεί ως μία
μέγιστη ή ελάχιστη τιμή. Για κάθε μία από τις τιμές που
παρακολουθούνται, πρέπει να ορίζεται ένα όριο προειδοποίησης
και ένα όριο συναγερμού.
Η λειτουργία προσφέρει τη δυνατότητα ταυτόχρονης
παρακολούθησης δύο διαφορετικών σημείων σε ένα σύστημα
αντλιών. Για παράδειγμα, της πίεσης σε έναν καταναλωτή και της
πίεσης κατάθλιψης της αντλίας. Αυτό εξασφαλίζει ότι η πίεση
κατάθλιψης δεν φτάνει κάποια επικίνδυνη τιμή.
Εάν η τιμή υπερβεί το όριο προειδοποίησης, δίνεται μία
προειδοποίηση. Εάν η τιμή υπερβεί το όριο συναγερμού,
οι αντλιές θα σταματήσουν.
Μπορεί να οριστεί μία καθυστέρηση μεταξύ της ανίχνευσης ενός
ορίου που έχει ξεπεραστεί και της ενεργοποίησης μίας
προειδοποίησης ή ενός συναγερμού. Μία καθυστέρηση μπορεί,
επίσης, να οριστεί για την επανάταξη μίας προειδοποίησης ή ενός
συναγερμού.
Μία προειδοποίηση μπορεί να επαναταχθεί αυτόματα ή χειροκίνητα.
Υπάρχει η δυνατότητα ορισμού αν επιτρέπεται το σύστημα να
επανεκκινηθεί αυτόματα μετά από έναν συναγερμό ή αν ο
συναγερμός πρέπει να επαναταχθεί χειροκίνητα. Η επανεκκίνηση
μπορεί να καθυστερήσει κατά ένα προσαρμοζόμενο χρονικό
διάστημα. Μπορείτε να ορίσετε μία καθυστέρηση εκκίνησης
εξασφαλίζοντας ότι το σύστημα θα φτάσει σε μία σταθερή
κατάσταση πριν ενεργοποιηθεί η λειτουργία.
Περιοχή ρύθμισης
• Επιλογή της αναλογικής εισόδου για τη λειτουργία.
• τιμή εισόδου προς παρακολούθηση
• τύπος ορίου (min./max.)
• όριο προειδοποίησης
• όριο συναγερμού.
Ρύθμιση μέσω πίνακα χειρισμού
Οι αναλογικές είσοδοι πρέπει να ορίζονται σωστά
πριν την ενεργοποίηση της λειτουργίας. Βλέπε
Σημείωση
κεφάλαιο 8.7.28 Αναλογικές είσοδοι
• Ρυθμίσεις > Λειτουργίες παρακολούθησης >
Υπέρβαση ορίου 1 / Υπέρβαση ορίου 2 > Μετάβαση στη
ρύθμιση αναλογικής εισόδου.
1. Επιλέξτε αναλογική είσοδο.
2. Επιλέξτε: Τιμή εισόδου προς παρακολούθηση.
Εμφανίζεται η οθόνη 4.3.8.1.1.
3. Επιλέξτε είσοδο.
4. .
5. Ορίστε την ελάχιστη και μέγιστη τιμή αισθητήρα.
6. x 2.
7. Επιλέξτε: Τιμή εισόδου προς παρακολούθηση.
8. Επιλέξτε είσοδο.
9. .
10. Επιλέξτε:
• Ελάχ. όριο / Μέγ. όριο.
• Ρύθμιση καθυστερήσεων.
11. .
12. Επιλέξτε:
• Ρύθμιση ορίου προειδοποίησης
• Ενεργοποιημένη.
13. Ορίστε όριο.
14. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο.
15. .
16. Επιλέξτε:
• Ρύθμιση ορίου συναγερμού
• Ενεργοποιημένη.
17. Ορίστε όριο.
18. Επιλέξτε επανάταξη: Αυτόματο / Χειροκίνητο.
19. .
20. Επιλέξτε: Ενεργοποιημένη.
(4.3.8).
