8.7.54 Limitazione di pressione (4.4.8)

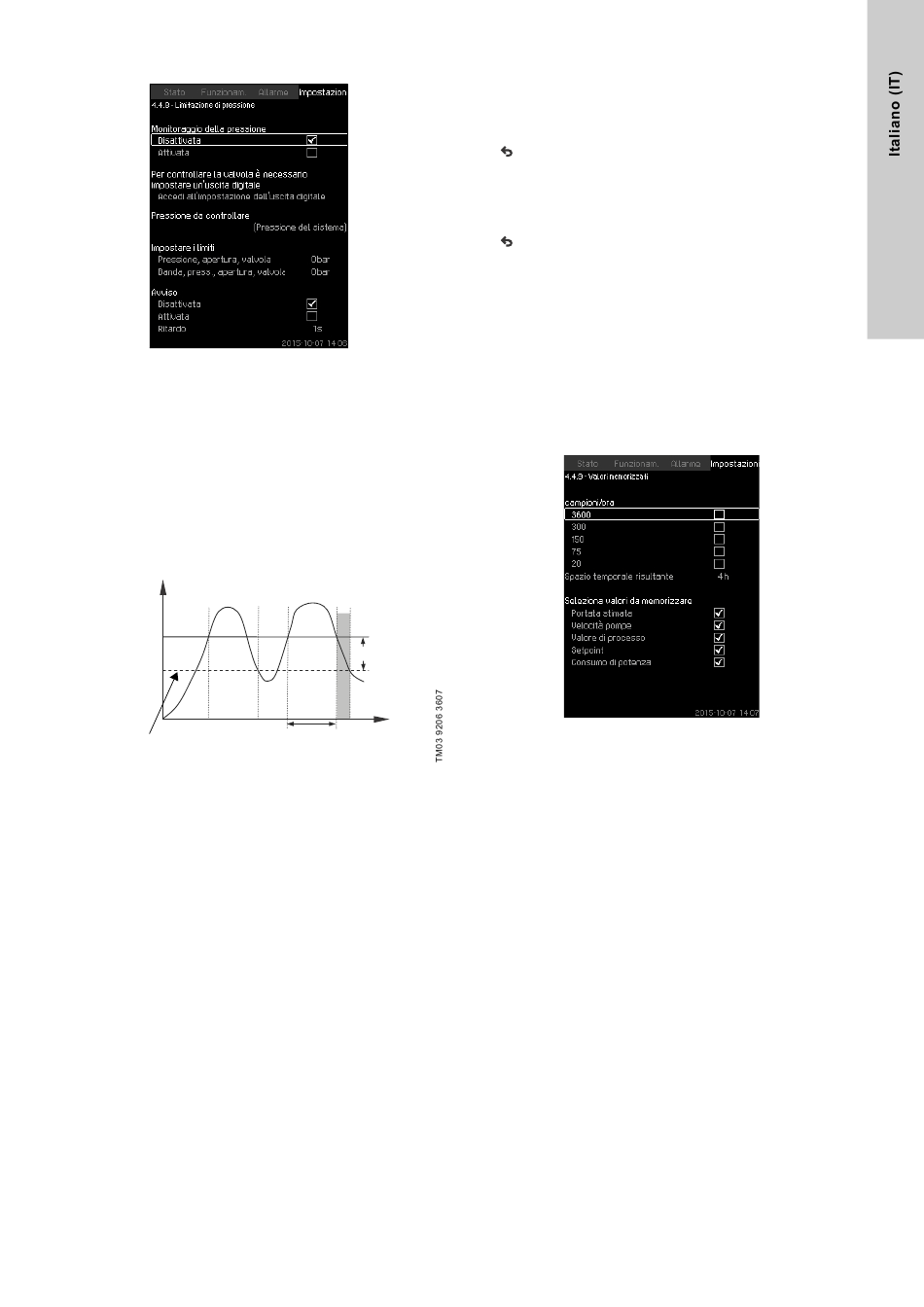

Fig. 104Limitazione di pressione
Descrizione
Lo scopo della funzione è di ridurre la pressione nella tubazione
se supera un limite impostato aprendo un'elettrovalvola .
Se la pressione non viene ridotta entro un determinato periodo,
l'elettrovalvola si chiuderà e verrà generato un avviso.
1: L'elettrovalvola si apre.
2: L'elettrovalvola si chiude.
3: L'elettrovalvola si apre.
4: Viene attivato l'avviso.
5: L'elettrovalvola si chiude e
P [bar]
l'avviso viene ripristinato.
1
Pressione di
apertura della
valvola
Pressione di apertura della
valvola meno banda
Fig. 105Limitazione di pressione
Gamma di impostazioni
• Impostazione dell'uscita digitale.
• Impostazione della pressione da controllare.
• Impostazione della pressione di apertura della valvola.
• Impostazione della banda per la pressione di apertura della
valvola.
• Impostazione dell'avviso o dell'allarme.
2 3 4
5
Banda
Tempo [sec]
Ritardo di
avviso
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni di monitoraggio > Limitazione di pres-
sione > Accedi all'impostazione dell'uscita digitale.
1. Selezionare uscita digitale.
2. Selezionare: Limitazione di pressione.
3. x 2.
4. Selezionare:
• Pressione da controllare
• Pressione di mandata, Pressione del sistema / Pressione
esterna.
5. .
6. Selezionare e impostare:
• Pressione, apertura, valvola
• Banda, press., apertura, valvola.
7. Selezionare: Avviso > Disattivata / Attivata.
8. Impostare: Ritardo.
(Da impostare soltanto se l'avviso è stato abilitato.)
9. Selezionare: Attivata.
Impostazioni di fabbrica
La funzione è disabilitata.
8.7.55 Valori memorizzati (4.4.9)
Fig. 106Valori memorizzati
Descrizione
Selezionare i valori da memorizzare e il numero dei campioni
all'ora. Verrà indicato lo spazio temporale risultante. Quando è
terminato lo spazio temporale, i vecchi valori registrati verranno
eliminati e sovrascritti dai nuovi.
Valori di registro
• Portata stimata
(solo se non è installato alcun flussometro)
• Velocità pompe
• Valore di processo
• Setpoint
• Consumo di potenza
(Sistemi MPC-E)
• Pressione di aspirazione
(se è installato un sensore della pressione di aspirazione).
Gamma di impostazioni
campioni/ora: 1-3600.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni di monitoraggio > Valori memorizzati.
1. Impostare: campioni/ora.
2. Selezionare i valori da registrare.
