6. Installation
Kontrollér inden installationen at anlægget er som bestilt, og at
ingen synlige dele er beskadiget.
6.1 Mekanisk installation
MPC skal placeres i et rum med god ventilation for at sikre til-
strækkelig køling af styreskabet.
Installér pumperne i henhold til monterings- og driftsinstruktionen
der blev leveret med pumperne.
MPC egner sig ikke til udendørs installation og må
Forsigtig
ikke udsættes for direkte sollys.
6.2 Elektrisk installation
Advarsel
Eltilslutning skal foretages af en autoriseret person i
henhold til lokale elregulativer og det relevante for-
bindelsesdiagram.
•
Den elektriske installation af anlægget skal overholde kaps-
lingsklasse IP54.
•
Sørg for at anlægget egner sig til den strømforsyning som det
skal tilsluttes.
•
Sørg for at ledningstværsnittet svarer til specifikationerne på
forbindelsesdiagrammet.
6.3 Idriftsætning
1. Tænd for strømforsyningen.
2. Vent på at det første billede viser sig.
3. Første gang du tænder for CU 352, fører en opstartsguide dig
gennem de grundlæggende indstillinger.
4. Følg instruktionerne i de enkelte billeder.
5. Når opstartsguiden er færdig, kontrollér at alle pumper er ind-
stillet til "Auto" i menu "Status".
6. Gå til menu "Drift".
7. Vælg driftsformen "Normal" og tryk [ok].
8. Anlægget er klar til drift.
Grundfos kan levere hydrauliske data for
CR-, CRI-, CRE- og CRIE-pumper hvor GSC-filer kan
downloades til CU 352. Elektriske data skal indtastes
manuelt.
Bemærk
Ved alle andre pumper skal hydrauliske pumpedata
og elektriske pumpedata indtastes manuelt. Se afsnit
8.7.39 Pumpekurvedata
264
(4.3.19).

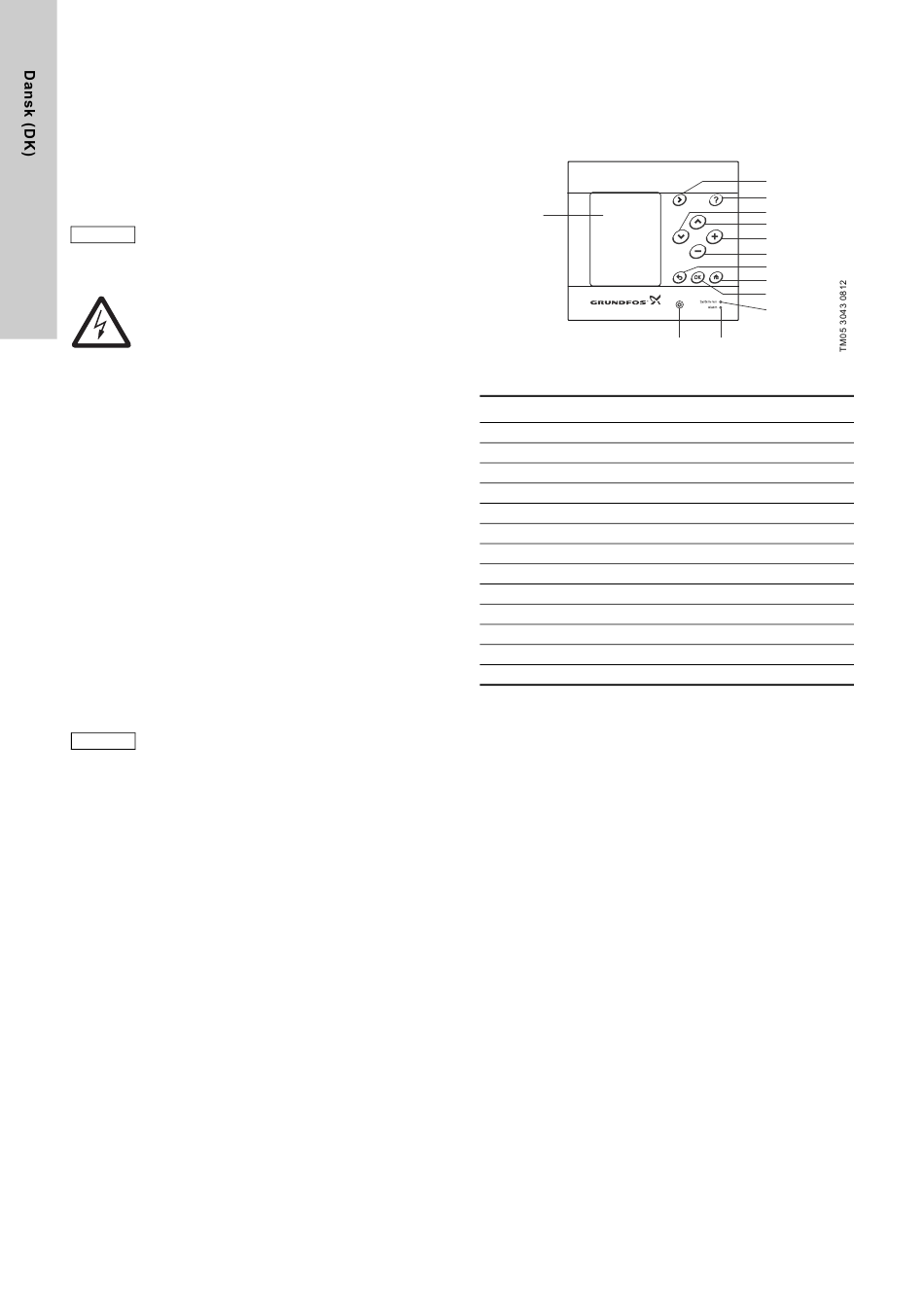

7. Betjeningspanel
Betjeningspanelet i styreskabets frontplade består af et display,
en række taster og to signallamper. Ved hjælp af betjeningspane-
let kan du foretage manuel indstilling og overvåge anlæggets
ydelse.
CU 352
1
Fig. 4
Betjeningspanel
Pos.
Beskrivelse
1
Display
2
Pil til højre
3
Hjælp
4
Op
5
Ned
6
Plus
7
Minus
8
Back
9
Hjem
10
OK
11
Signallampe, drift (grøn)
12
Signallampe, fejl (rød)
13
Lysstyrke
2
3
5
4
6
7
8
9
10
11
13
12
