8.7.9 Suhteellinen paine (4.1.7)

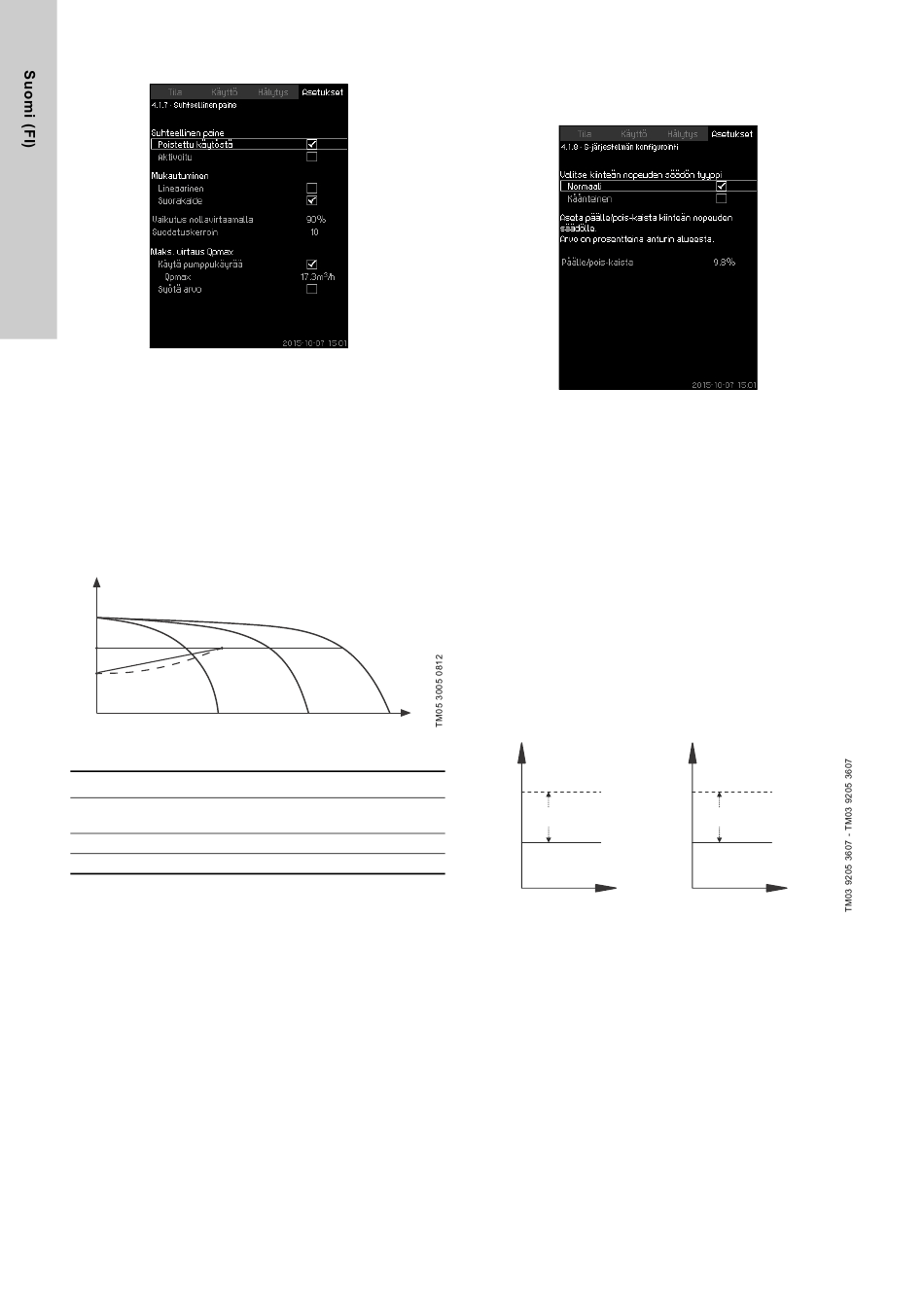

Kuva 47 Suhteellinen paine
Kuvaus
Tämä toiminto voidaan aktivoida vain painesäädetyissä järjestel-
missä ja se sovittaa asetuspisteen automaattisesti virtaaman
mukaan, virtaamasta riippuvien dynaamisten häviöiden kompen-
soimiseksi. Koska moniin järjestelmiin mitoitetaan ylimääräistä
kapasiteettia, arvioitu maksimivirtaama (Qpmax) voidaan syöttää
manuaalisesti. CR-pumpuilla varustetuissa järjestelmissä pump-
pukäyriä voidaan käyttää minimivirtaaman laskentaan valitussa
asetuspisteessä. Suodatuskerroin voidaan asettaa vaihtelun
estämiseksi.
Sovitus voi olla lineaarinen tai suorakaide. Katso kuva 47.
H
C B
A
Kuva 48 Suhteellinen paine
Pos. Kuvaus
Paine 0-virtauksella. Suhteellisen painesäädön aloitus-
A
piste (vaikutus 0-virtauksella = x % asetuspisteestä)
B Qpmax
C Asetuspiste
Toiminnon tarkoituksena on:
• kompensoida painehäviöt
• vähentää energiankulutusta
• lisätä käyttömukavuutta.
Asetusalue
• Ohjaustavan valinta.
• Vaikutus nollavirtaamalla
• Arvioitu virtaama
• Suodatuskerroin.
Asetus ohjauspaneelista
• Asetukset > Ensisijainen säädin > Suhteellinen paine.
1. Valitse: Aktivoitu.
2. Valitse:
• Mukautuminen
• Lineaarinen / Suorakaide.
3. Aseta: Vaikutus nollavirtaamalla.
4. Aseta: Suodatuskerroin.
5. Valitse: Käytä pumppukäyrää / Syötä arvo.
6. Aseta "Qpmax", jos valitset "Syötä arvo".
414
Tehdasasetus
Toiminto on poistettu käytöstä.
8.7.10 S-järjestelmän konfigurointi (4.1.8)
Kuva 49 S-järjestelmän konfigurointi
Kuvaus
Toiminto mahdollistaa verkkokäyttöisten pumppujen säädön vaih-
tamisen käänteiseksi (MPC-S). Tämä tarkoittaa asetusta, käyn-
nistyvätkö vai pysähtyvätkö pumput hetkellisestä arvosta riip-
puen.
Päälle/pois-kaista on asetettava tämän toiminnon käyttämiseksi.
Katso kuva 50.
Normaali
Pumppu pysähtyy, kun arvo ylittää arvon H
Ja pumppu käynnistyy, kun arvo alittaa asetusarvon H
Katso kuva 50.
Käänteinen
Pumppu käynnistyy, kun arvo ylittää arvon H
Ja pumppu pysähtyy, kun arvo alittaa asetusarvon H
Katso kuva 50.
Normaali
Q
H [m]
Pumppu pysähtyy
Päälle/pois-kaista
H
set
Pumppu käynnistyy
Aika [s]
Kuva 50 Normaali ja käänteinen säätö
Asetusalue
• Konfiguroinnin valinta (normaali tai käänteinen).
• Päälle/pois-kaista.
Asetus ohjauspaneelista
• Asetukset > Ensisijainen säädin > S-järjestelmän konfigurointi.
1. Valitse: Normaali / Käänteinen.
2. Aseta: Päälle/pois-kaista.
Tehdasasetus
Normaali.
+ päälle/pois-kaista.
set
.
set
+ päälle/pois-kaista.
set
.
set
Käänteinen
H [m]
Pumppu käynnistyy
Päälle/pois-kaista
H
set
Pumppu pysähtyy
Aika [s]
