9. Parametri di misura
9.1 Tipi di trasmettitore
Per la misura dei valori nel sistema è possibile utilizzare i tipi di
trasmettitori riportati nella seguente tabella.
Abbreviazione Trasmettitore
DPT Trasmettitore di pressione differenziale
DTT Trasmettitore di temperatura differenziale
FT Trasmettitore di portata
LT Trasmettitore di livello
PT Trasmettitore di pressione
TT Trasmettitore di temperatura
9.2 Elenco parametri
La seguente tabella indica i valori misurati che possono essere
ricevuti dall'unità CU 352 attraverso i suoi ingressi analogici.

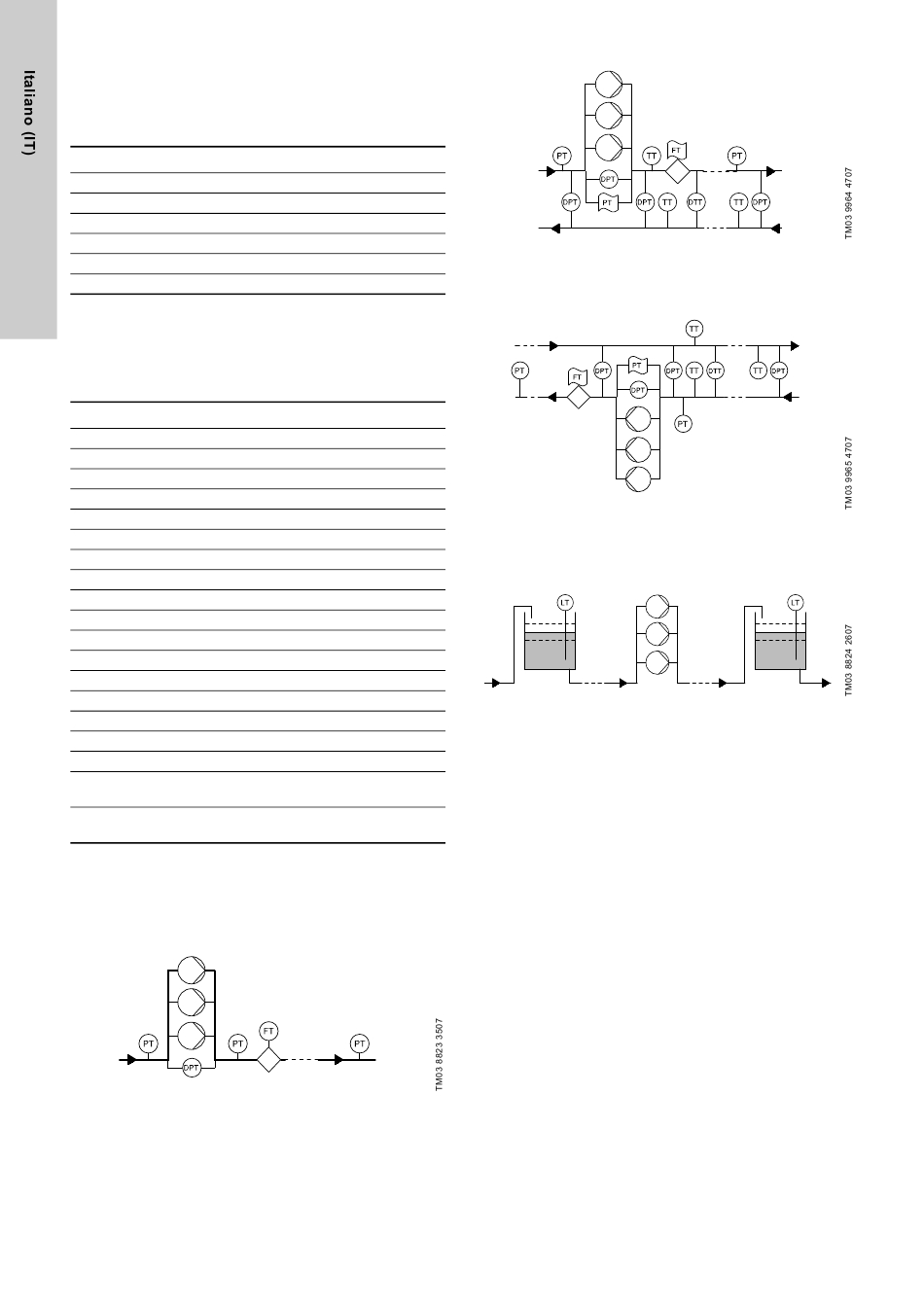

Le figure da 124 a 127 mostrano dove si possono misurare tali
valori.
Numero Parametro
1 Portata
2 Pressione di mandata
3 Pressione differenziale, esterna
4 Pressione di aspirazione
5 Pressione differenziale, pompa
6 Pressione differenziale, ingresso
7 Pressione differenziale, uscita
8 Livello serbatoio, lato mandata
9 Livello serbatoio, lato aspirazione
10 Temperatura di ritorno, esterna
11 Temperatura di mandata
12 Temperatura di ritorno
13 Temperatura differenziale
14 Pressione esterna
15 Serie 2000, pressione differenziale
16 Serie 2000, portata
17 Pressione del sistema
Non
Temperatura ambiente *
visualizzato
Non
Segnale 0-100 % **
visualizzato
* Normalmente, la temperatura ambiente è la temperatura del
locale in cui si trova Control MPC.
** Un segnale 0-100 % da un regolatore esterno. Può essere, ad
esempio, un segnale 0-10 V.
4
2
5
Fig. 124Aumento pressione
760
1
14
11
17
5
6
7
15
Fig. 125Riscaldamento e raffreddamento, pompe sul tubo di
mandata
7
15
14
16
5
Fig. 126Riscaldamento e raffreddamento, pompe sul tubo di
ritorno
9
Fig. 127Monitoraggio del livello
16
14
10
3
13
12
11
12
6 13
3
10
17
8
