8.7.33 Wyjścia analogowe (4.3.10)

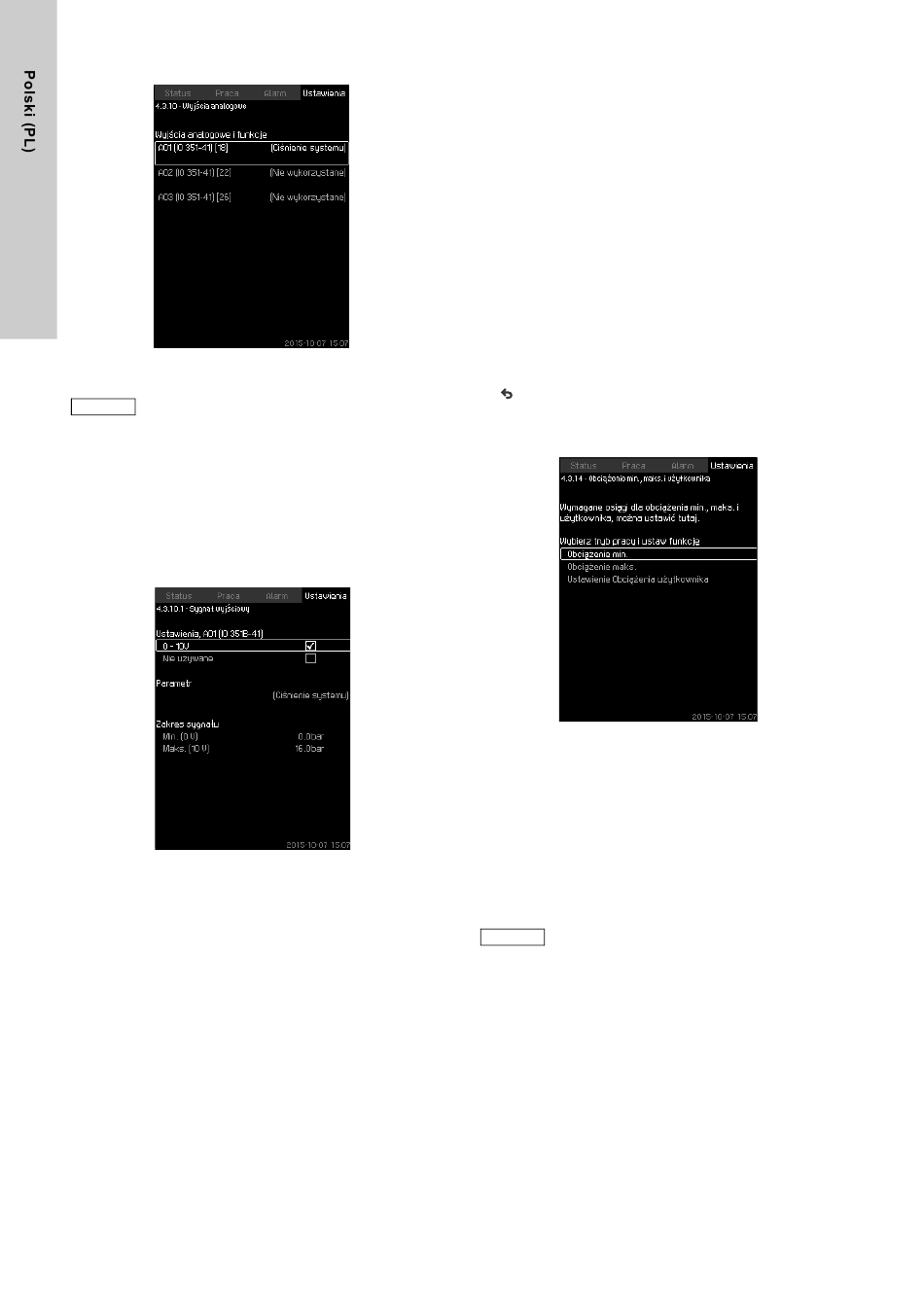

Rys. 79 Wyjścia analogowe
Obraz pokazuje się tylko, jeżeli zamontowano moduł
RADA
IO 351B.
Opis
W standardzie CU 352 nie posiada wyjść analogowych, ale
system może być wyposażony w moduł IO 351B z trzema
wyjściami analogowymi.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Wyjścia
analogowe.
8.7.34 Sygnał wyjściowy (4.3.10.1 - 4.3.10.3)
Rys. 80 Sygnał wyjściowy
Opis
Można wybrać parametry tj. poniżej.
Zakres nastaw
• Sygnał 0-100%
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Różnica ciśnień, pompa
• Poziom zbiornika, strona tłoczna
• Poziom zbiornika, strona ssawna
• Ciśnienie zestawu
• Różnica ciśnień, zewnętrzna
• Ciśnienie wstępne zbiornika
• Różnica ciśnień, wlot
• Różnica ciśnień, wylot
• Temperatura powrotu, zewnętrzna
• Temperatura rury przepływu
• Temperatura rury powrotu
• Różnica temperatur
994
• Temperatura otoczenia
• Różnica ciśnień 2 - 3
• Zasilanie systemu
• Moc, pompa 1 - 6
• Moc, pompa pilotowa
• Moc, pompa pomoc.
• Moc, VFD
• Prędkość, pompa 1 - 6
• Prąd, pompa 1 - 6
• Prąd, pompa pilotowa
• Prąd, pompa pomoc.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Wyjścia
analogowe.
1. Wybrać wyjście analogowe i zakres.
2. Wybrać: Parametr.
Pojawi się obraz 4.3.10.2.
3. Wybrać wyjście.
4. .
5. Ustawić: Zakres sygnału.
8.7.35 Obciążenie min., maks. i użytkownika (4.3.14)
Rys. 81 Obciążenie min., maks. i użytkownika
Opis
Funkcja ta umożliwia pracę pomp w pętli otwartej przy
ustawionych osiągach.
Zakres nastaw
CU 352 umożliwia przełączanie pomiędzy trzema trybami pracy:
1. Obciążenie min. (4.3.14.1).
2. Obciążenie maks. (4.3.14.2).
3. Obciążenie użytkownika (4.3.14.3).
Dla każdego z tych trybów istnieje możliwość
ustawienia liczby pracujących pomp oraz ich
RADA
osiągów (prędkości).
