8.3 Opis funkcija
Opis funkcija temelji se na četiri glavna izbornika u CU 352
upravljačkoj jedinici:
• Status
• Operation
• Alarm
• Settings.
Funkcije se odnose na upravljačke varijante, ako drukčije nije
navedeno.
8.4 Status (1)
Dolje se nalazi prikaz prvog statusa. Ovaj prikaz se prikazuje
kada je uređaj uključen, i pojavljuje se ako tipke na kontrolnoj
ploči ostaju netaknute za 15 minuta.
E
I
C
D

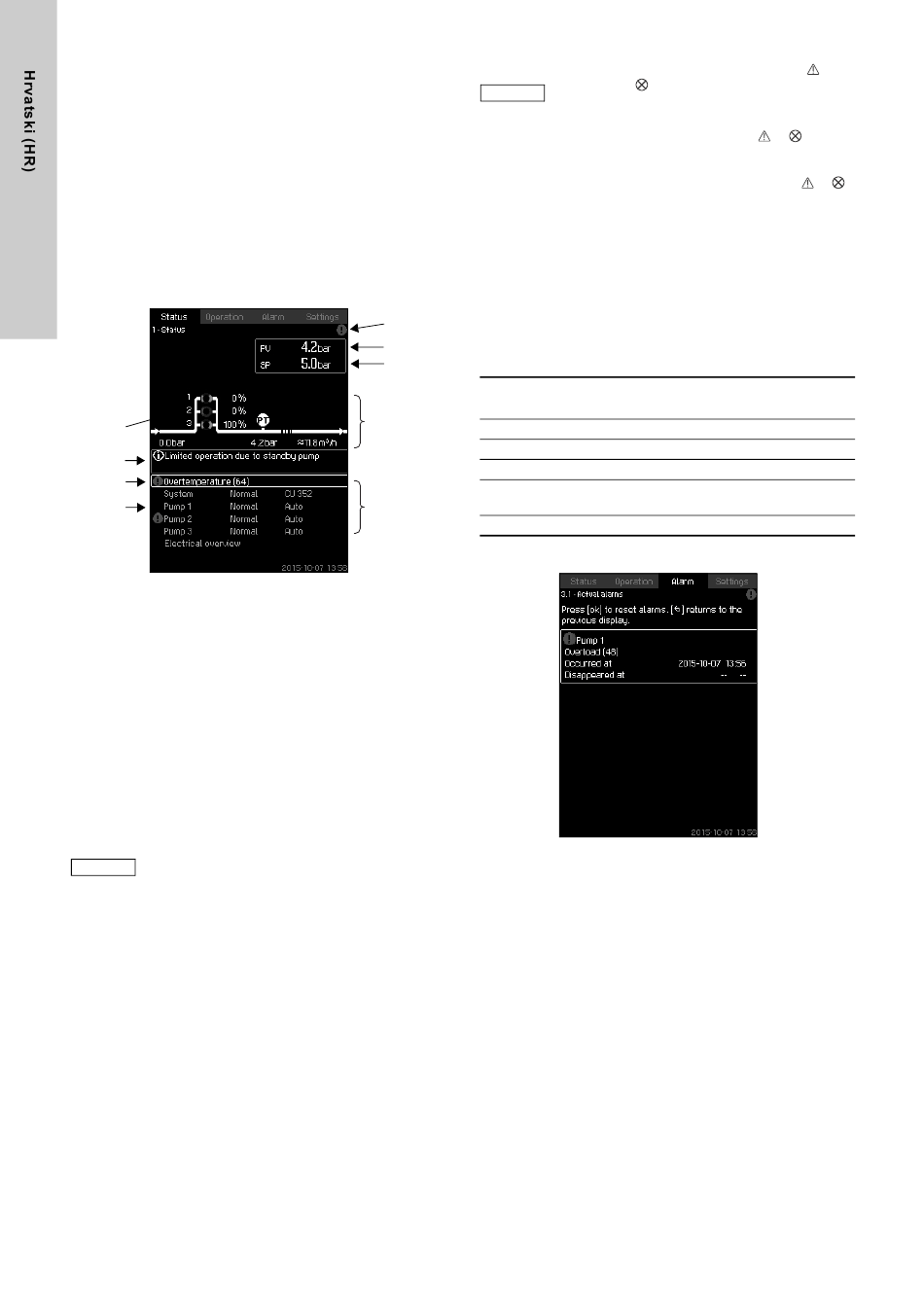

Slika 6 Status
Opis
U ovom se izborniku ne mogu vršiti podešavanja.
Trenutna vrijednost (vrijednost procesa, PV) regulacijskog
parametra, obično ispusnog tlaka, se prikazuje u gornjem
desnom kutu (G) zajedno sa odabranom zadanom vrijednosti
(SP) (H).
Gornja polovica zaslona (A) pokazuje grafički prikaz sustava
crpke. Odabrani mjerni parametri su prikazani sa simbolom
senzora i stvarnom vrijednošću.
U MPC-E sustavima gdje su diferencijalni tlak po crpkama i
podaci o krivulji crpke poznati, zaslon prikazuje procijenjeni
protok kada su protok i brzina crpke unutar raspona u kojem je
moguće procijeniti protok.
≈ : Označava da je protok procijenjena vrijednost.
Procijenjeni protok može se razlikovati od izmjerene
Uputa
vrijednosti.
Na sredini zaslona, pojavit će se informacijsko polje (I) ako se
pojave sljedeći događaji:
• Limited operation due to standby pump
• Proportional-pressure influence active
• External setpoint influence active
• Alternative setpoint active
• Low flow boost active
• Pressure relief active
• Clock program active
• Remote-controlled via Ethernet
• Remote-controlled via GENI (RS-485)
• Limited due to reduced operation
• Stopped due to low flow.
Doonja polovica zaslona (B) prikazuje sljedeće:
• posljednji aktivni alarm, ako postoji, i uzrok greške sa kodom
greške u zagradama
• status sustava s trenutnim režimom rada i izvorom regulacije,
• Status crpke sa trenutnim načinom rada.
586
Ukoliko se pojavi greška, simbol upozorenja
simbol alarma
Uputa
zajedno s uzrokom i kôdom greške, na primjer
"Previsoka temperatura (64)".
Ako se greška odnosi na jednu od crpki, simboli
također prikazati ispred retka statusa (D) predmetne crpke.
Istovremeno, indikacija statusa crpke (E) će promijeniti boju ili u
žutu ili u crvenu kako je opisano u donjoj tablici. Simbol
će se prikazati desno u gornjem retku zaslona (F). Tako dugo dok
je prisutna greška, ovaj simbol će se prikazivati u gornjem retku
svih zaslonskih prikaza.
Za otvaranje retka izbornika, odaberite redak pomoću [ ∨ ] ili [ ∧ ] i
pritisnite [ok].
Zaslon omogućuje otvaranje prikaza statusa pokazujući sljedeće:
• trenutni alarmi
• status sustava
F
• status svake crpke.
G
Opis statusa crpke
H
Indikacija statusa
crpke
A
Rotirajuće, zelena
Trajno zeleno
Rotirajuće, žuta
Trajno žuto
B
Trajno crveno
8.4.1 Actual alarms (3.1)
Slika 7 Actual alarms
Opis
Ovaj prikaz pokazuje aktivne neponištene alarme i upozorenja.
Za dodatne informacije, pogledajte poglavlja
(3.1) i 8.6.3 Alarm log
će biti prikazan na retku (C)
ili
Opis
Crpka radi.
Crpka spremna (ne radi).
Upozorenje. Crpka radi.
Upozorenje. Crpka spremna
(ne radi).
Alarm. Crpka zaustavljena.
8.6.2 Actual alarms
(3.2).
ili
će se
ili
