8.4.5 Influenza del setpoint (1.2.3)

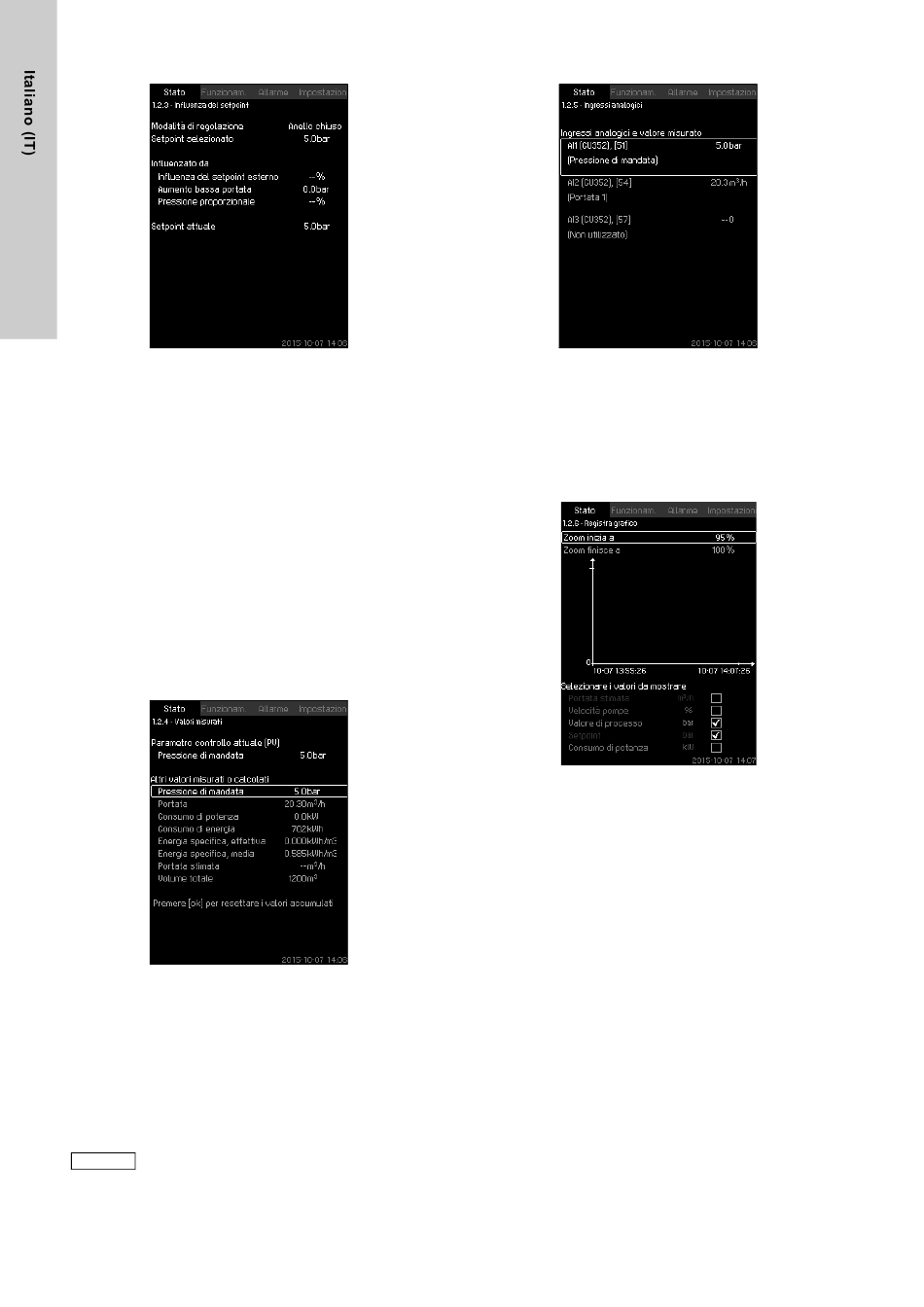

Fig. 11 Influenza del setpoint
Descrizione
Il setpoint selezionato può essere influenzato dai parametri.
I parametri sono indicati come percentuale da 0 a 100 % o come
pressione misurata in bar. Possono soltanto ridurre il setpoint, in
quanto l'influenza in percentuale suddivisa per 100 viene moltipli-
cata per il setpoint selezionato:
Setpoint (SP) effettivo =
setpoint selezionato x influenza (1) x influenza (2) x ...
La schermata mostra i parametri che influenzano il setpoint sele-
zionato e la percentuale o il valore di influenza.
Alcuni dei parametri possibili possono essere impostati nella
schermata Influenza del setpoint esterno (4.1.3). Il parametro
"Aumento bassa portata" viene impostato come banda start/stop
sotto forma di percentuale del setpoint impostato nella schermata
Funzione di arresto (4.3.1). Il parametro viene impostato come
percentuale nella schermata Pressione proporzionale (4.1.7).
Infine, viene indicato il setpoint (SP) effettivo risultante.
8.4.6 Valori misurati (1.2.4)
Fig. 12 Valori misurati
Descrizione
La schermata fornisce una panoramica dello stato generale di
tutti i parametri misurati e calcolati. Nei sistemi MPC-E con un
flussometro, l'energia specifica viene indicata come un valore
medio o un valore effettivo (valore medio nel corso dell'ultimo
minuto). Il valore medio si basa sulla portata accumulata indicata
come volume totale. Il volume totale e la media di energia speci-
fica possono essere resettati in questa schermata.
Le linee "Consumo di potenza" e "Consumo di ener-
Nota gia " sono indicate solo nei sistemi
MPC-E/-EC.
714
8.4.7 Ingressi analogici (1.2.5)
Fig. 13 Ingressi analogici
Descrizione
La schermata riporta una panoramica degli ingressi analogici e
dei valori misurati di ogni ingresso. Vedere sezioni
analogici (4.3.8), 8.7.29 Ingressi analogici (4.3.8.1 a 4.3.8.7)
8.7.30 Ingressi analogici e valore misurato (4.3.8.1.1 -
8.4.8 Registra grafico (1.2.6)
Fig. 14 Registra grafico
Descrizione
Questa schermata può mostrare i dati registrati nell'unità di con-
trollo. Selezionare i valori di registro nel display Valori memoriz-
zati (4.4.9). È possibile visualizzare diversi valori e modificare la
cronologia.
Impostazione tramite pannello di controllo
Stato > Sistema > Registra grafico
1. Impostare come un valore percentuale:
• Zoom inizia a
• Zoom finisce a
2. Selezionare i valori da mostrare.
8.7.28 Ingressi
e
4.3.8.7.1).
