8.7.33 Analogové výstupy (4.3.10)

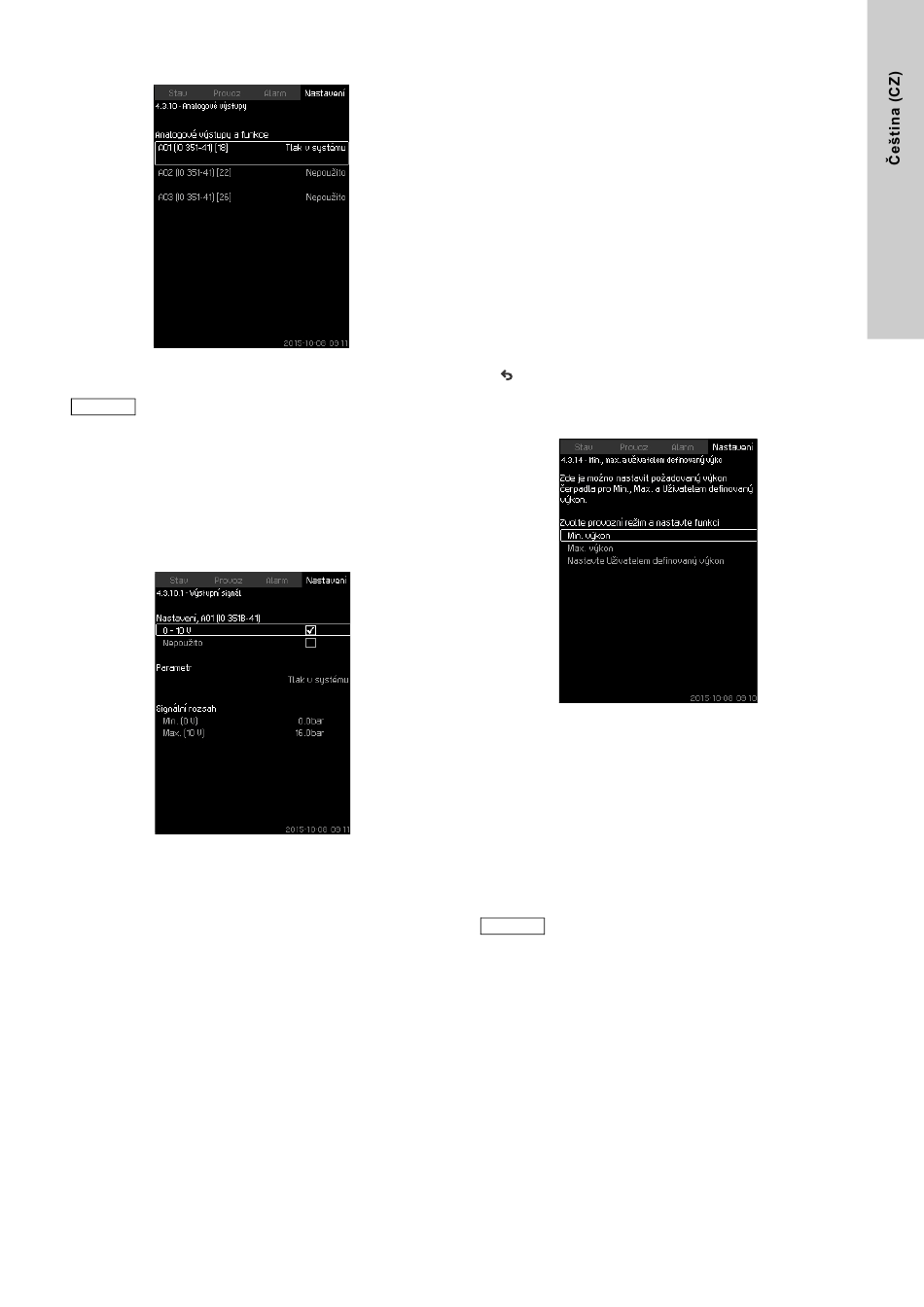

Obr. 79 Analogové výstupy
Toto displejové zobrazení se ukáže pouze v případě,
Pokyn
že je nainstalován modul IO 351B.
Popis
CU 352 nemá analogové výstupy jako standard, ale systém může
být vybaven modulem IO 351B se třemi analogovými výstupy.
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop > Analogové
výstupy.
8.7.34 Výstupní signál (4.3.10.1 - 4.3.10.3)
Obr. 80 Výstupní signál
Popis
Můžete zvolit níže uvedené parametry.
Rozsah nastavení
• Signál 0-100 %
• Vstupní tlak
• Tlak na výtlačné straně
• Externí tlak
• Dif. tlak, čerpadlo
• Hladina nádrže, výtlačná strana
• Hladina nádrže, sací strana
• Tlak v systému
• Dif. tlak, externí
• Plnicí tlak nádrže
• Dif. tlak, vstup
• Dif. tlak, výstup
• Teplota ve vratném potrubí, externí
• Teplota v přívodním potrubí
• Teplota ve vratném potrubí
• Diferenční teplota
• Okolní teplota
• Diferenční tlak 2 - 3
• Výkon systému
• Výkon, čerpadlo 1 - 6
• Otáčky, pomocné čerpadlo
• Otáčky, záložní čerpadlo
• Výkon, VFD
• Otáčky, čerpadlo 1 - 6
• Proud, čerpadlo 1 - 6
• Proud, pomocné čerpadlo
• Proud, záložní čerpadlo
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop > Analogové
výstupy.
1. Zvolte analogový výstup a rozsah.
2. Zvolte: Parametr.
Objeví se displej 4.3.10.2.
3. Zvolte výstup.
4. .
5. Nastavte: Signální rozsah.
8.7.35 Min., max. a uživatelem definovaný výkon (4.3.14)
Obr. 81 Min., max. a uživatelem definovaný výkon
Popis
Tato funkce umožňuje čerpadlům pracovat v režimu s otevřenou
smyčkou při nastaveném výkonu čerpadla.
Rozsah nastavení
Řídící jednotka CU 352 umožňuje přepínat mezi třemi provozními
režimy:
1. Min. výkon (4.3.14.1).
2. Max. výkon (4.3.14.2).
3. Uživatelem definovaný výkon (4.3.14.3).
U každého z těchto režimů lze nastavit počet
Pokyn
čerpadel v provozu a výkon čerpadla (otáčky).
