9. Mjerni parametri
9.1 Vrste pretvarača
Vrste pretvarača u donjoj tablici se mogu koristiti za mjerenje
veličina u sustavu.
Skraćenica Pretvarač
DPT Pretvarač diferencijalnog tlaka
DTT Pretvarač diferencijalne temperature
FT Pretvarač protoka
LT Pretvarač razine
PT Pretvarač tlaka
TT Pretvarač temperature
9.2 Popis parametara
Donja tablica prikazuje koje izmjerene vrijednosti CU 352 može
primati putem svojih analognih ulaza. Slike
gdje se vrijednosti mogu izmjeriti.
Broj Parametar
1 Protok
2 Ispusni tlak
3 Diferencijalni tlak, vanjski
4 Ulazni tlak
5 Diferencijalni tlak, crpka
6 Diferencijalni tlak, ulaz
7 Diferencijalni tlak, izlaz
8 Razina u spremniku, tlačna strana
9 Razina u spremniku, usisna strana
10 Temperatura povratnog voda, vanjska
11 Temperatura protočne cijevi
12 Temperatura povratne cijevi
13 Diferencijalna temperatura
14 Vanjski tlak
15 Serija 2000, diferencijalni tlak
16 Serija 2000, protok
17 Tlak sustava
Nije prikazano Temperatura okoline *
Nije prikazano 0-100 % signala **
* Temperatura okoline je obično temperatura u prostoriji gdje se
nalazi MPC upravljanje.
** A 0-100 % signal s vanjskog regulatora. Primjerice, to može
biti signal 0-10 V.
4
2
5

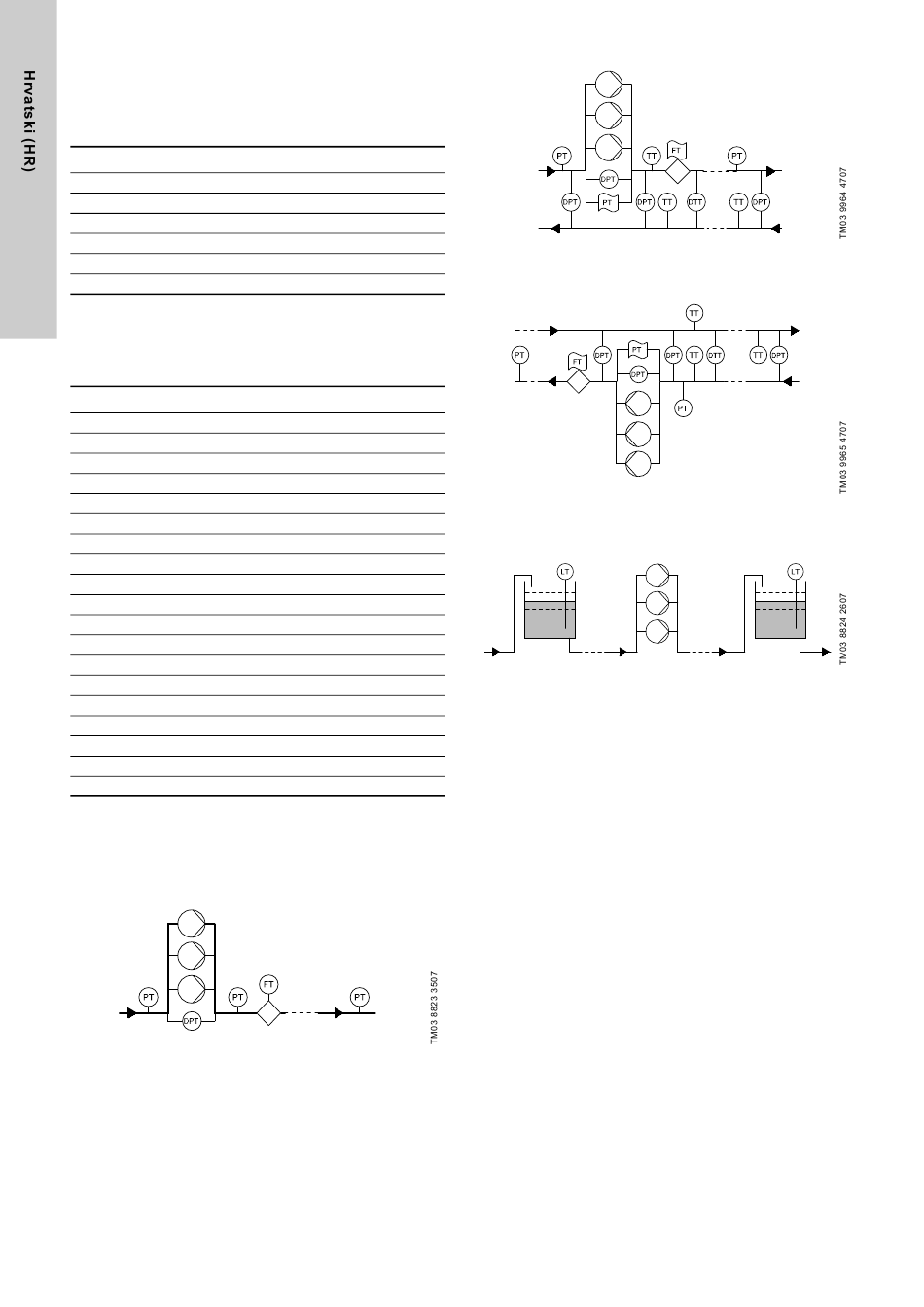

Slika 124 Povišenje tlaka
634
124 do 127 prikazuju
1
14
11
17
5
6
7
15
Slika 125 Grijanje i hlađenje, crpke u tlačnom vodu
7
15
14
16
5
Slika 126 Grijanje i hlađenje, crpke u povratnom vodu
9
Slika 127 Praćenje razine
16
14
10
3
13
12
11
12
6 13
3
10
17
8
