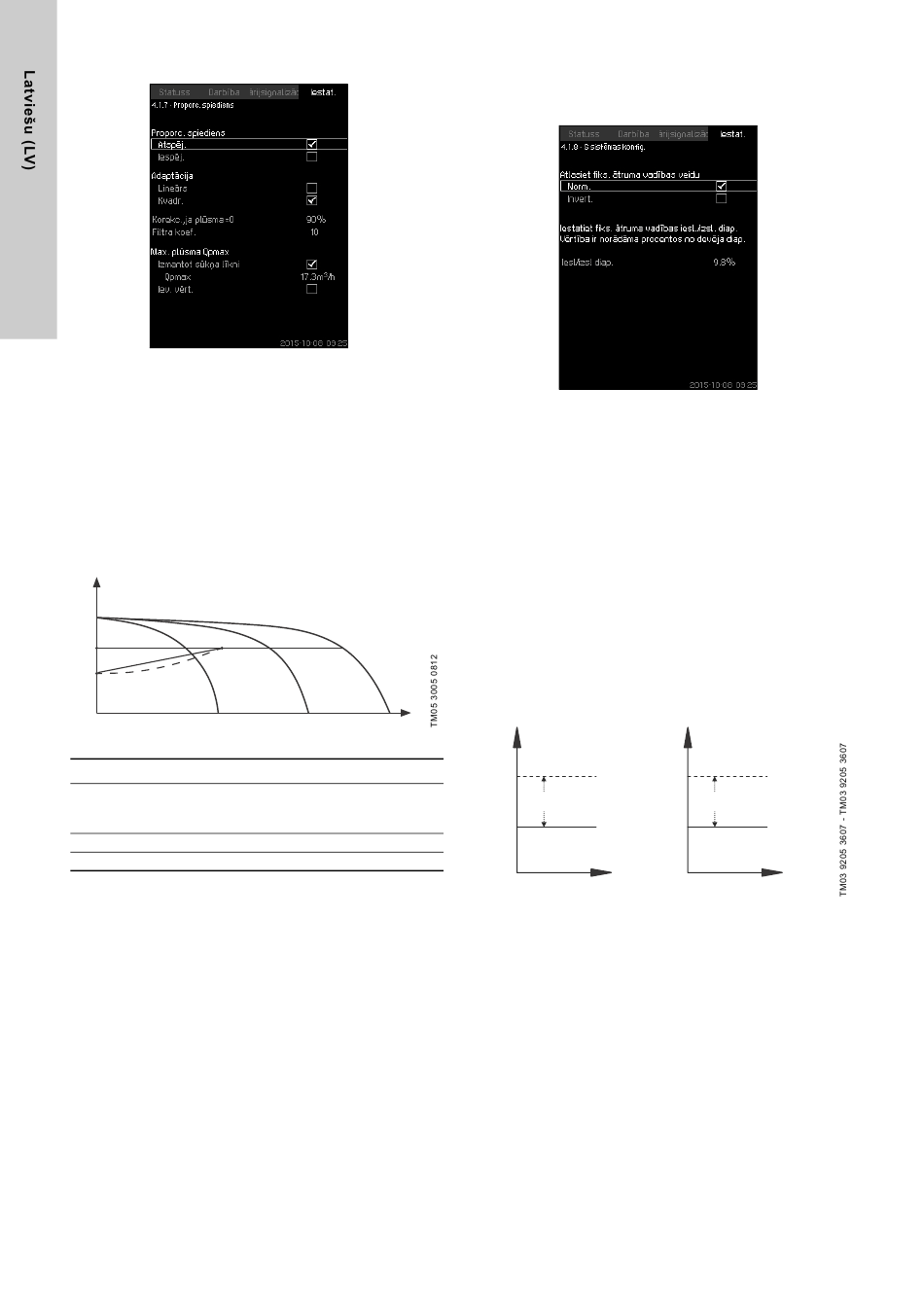

8.7.9 Proporc. spiediens (4.1.7)
47. ilustr. Proporc. spiediens
Apraksts
Funkciju var atļaut tikai spiediena vadītās sistēmās, un tā
automātiski pielāgo iestatīto uzdoto vērtību faktiskajam plūsmas
ātrumam, lai kompensētu no plūsmas atkarīgos dinamiskos
zudumus. Tā kā daudzas sistēmas ir paredzētas papildu
caurlaides spējai, aprēķināto maksimālo plūsmas ātrumu
(Qpmax) var ievadīt manuāli. Sistēmās ar sūkņiem CR var
izmantot sūkņa raksturlīknes, lai aprēķinātu maksimālo plūsmas
ātrumu izvēlētajā uzdotajā vērtībā. Lai novērstu svārstības, var
iestatīt filtra koeficientu.
Adaptācija var būt lineāra vai kvadrātveidīga. Sk. 47. ilustrācijā.
H
C B
A
48. ilustr. Proporc. spiediens
Poz. Apraksts
Spiediens, ja plūsma ir 0. Proporcionālā spiediena
A vadības sākumpunkts (ietekme, ja plūsma ir 0 = x % no
uzdotās vērtības)
B Qpmax
C Uzdotā vērtība
Funkcijai ir šādi mērķi:
• kompensēt spiediena zudumus,
• samazināt enerģijas patēriņu,
• palielināt komfortu lietotājam.
Iestatīšanas diapazons
• Vadības režīma izvēle.
• Korekc.,ja plūsma=0
• Aplēstā plūsma
• Filtra koef..
Iestatīšana, izmantojot vadības pulti
• Iestat. > Prim. vad. ierīce > Proporc. spiediens.
1. Jāizvēlas: Iespēj..
2. Jāizvēlas:
• Adaptācija
• Lineārs / Kvadr..
3. Jāiestata: Korekc.,ja plūsma=0.
4. Jāiestata: Filtra koef..
5. Jāizvēlas: Izmantot sūkņa līkni / Iev. vērt..
6. Jāiestata "Qpmax", ja ir izvēlēts "Iev. vērt."
(ievadīt vērtību).
856
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled).
8.7.10 S sistēmas konfig. (4.1.8)
49. ilustr. S sistēmas konfig.
Apraksts
Funkcija dod iespēju mainīt ar tīkla strāvu darbināmo sūkņu
vadību (MPC-S). Jāveic iestatījums, lai norādītu, vai sūkņi
ieslēdzami vai izslēdzami atkarībā no faktiskās vērtības.
Lai lietotu šo funkciju, jāiestata ieslēgšanas/izslēgšanas
diapazons (start/stop band). Sk. 50. ilustrācijā.
Norm.
Sūknis tiek izslēgts, kad vērtība kļūst lielāka par H
ieslēgšanas/izslēgšanas diapazons. Un sūknis tiek ieslēgts, kad
vērtība kļūst mazāka par H
Invert.
Sūknis tiek ieslēgts, kad vērtība kļūst lielāka par H
ieslēgšanas/izslēgšanas diapazons. Un sūknis tiek izslēgts, kad
vērtība kļūst mazāka par H
Norm.
H [m]
Q
Sūknis izslēdzas
Iesl/izsl diap.
H
set
Sūknis ieslēdzas
Laiks [s]
50. ilustr. Normāla (Normal) un pretēja (Inverse) vadība
Iestatīšanas diapazons
• Konfigurācijas izvēle (normāla vai pretēja vadība).
• Iesl/izsl diap..
Iestatīšana, izmantojot vadības pulti
• Iestat. > Prim. vad. ierīce > S sistēmas konfig..
1. Jāizvēlas: Norm. / Invert..
2. Jāiestata: Iesl/izsl diap..
Izgatavotājuzņēmuma iestatījums
Norm..
+
set
. Sk. 50. ilustrācijā.
set
+
set
. Sk. 50. ilustrācijā.
set
Invert.
H [m]
Sūknis ieslēdzas
Iesl/izsl diap.
H
set
Sūknis izslēdzas
Laiks [s]
