Beskrivelsen af stopfunktionen gælder for alle trykforøgeranlæg
med hastighedsregulerede pumper. MPC-S-anlæg vil have start/
stop-styring af samtlige pumper som beskrevet i afsnit
over styringsvarianter.
H
Start/stop-bånd
H
sæt
Qmin
Start-stop-styring
Normal drift

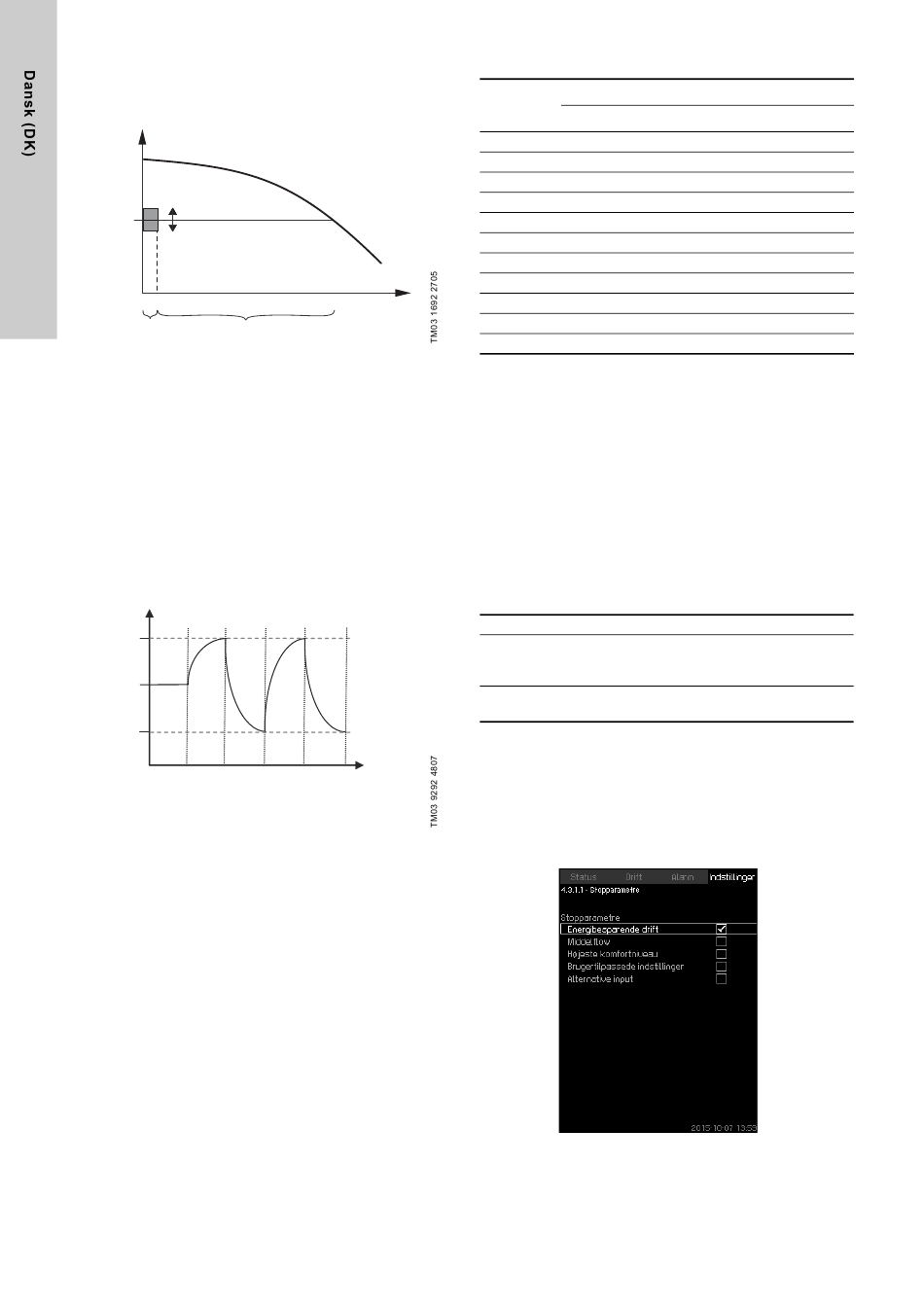

Fig. 65 Start/stop-bånd
Når stopfunktionen er aktiveret, overvåges driften kontinuerligt for
at registrere et lavt flow. Når CU 352 konstaterer at der ikke er
noget flow eller at flowet er lavt (Q < Qmin), skifter den fra kon-
stanttryksdrift til start-stop-styring af den sidste pumpe der er i
drift.
Før pumpen stopper, øger den trykket til en værdi der svarer til
H plus (fordeling over sætpunkt / 100) x start/stop-bånd.
sæt
Pumpen genstartes når trykket er H
sætpunkt) / 100 x start/stop-bånd. Se fig. 66. Start/stop-båndet
kan fordeles omkring sætpunktet.
H [m]
A B C
Stop
Start
Stop: H + 0,5 x start/stop-bånd
sæt
Start: H - 0,5 x start/stop-bånd
sæt
Fig. 66 Start/stop-drift
Flowet estimeres af CU 352 når pumpen er i stopperioden.
Så længe flowet er mindre end Qmin, vil pumpen køre start/stop.
Hvis flowet øges til over Qmin, returnerer pumpen til normal drift,
H . H er lig med det aktuelle sætpunkt.
sæt sæt
Se afsnit 8.4.4 Sætpunkt (1.2.2).
Identifikation af lavt flow
Lavt flow kan registreres på to måder:
• direkte flowmåling i form af en flowmåler eller flowkontakt
• estimering af flow ved måling af tryk og hastighed.
Hvis trykforøgeranlægget ikke er tilsluttet en flowmåler eller flow-
kontakt, vil stopfunktionen bruge estimeringsfunktionen.
Hvis registrering af lavt flow er baseret på flowestimering, skal
der være tilsluttet en membranbeholder med en vis størrelse og
et vist fortryk.
294
5. Oversigt
Q
minus (100-fordeling over
sæt
A: Normal drift
B: Trykforøgning
C: Stop
B C
Tid [sek.]
Membranbeholderstørrelse
Anbefalet membranbeholderstørrelse [liter]
Pumpetype
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Fortryk
Hydro MPC-E og -F: 0,7 x sætpunkt.
Hydro MPC-S: 0,9 x sætpunkt.
Estimeringsfunktionen vil ved hver flowestimering
(ca. hvert 2. minut) give en forstyrrelse i afgangstrykket på ± 10 %
af sætpunktet. Er denne forstyrrelse ikke acceptabel, skal stop-
funktionen baseres på direkte flowmåling med en flowmåler eller
flowkontakt.
Det minimale flow kan indstilles, dvs. det flow hvor trykforøgeran-
lægget skifter til start/stop-styring af den sidste driftspumpe.
Hvis der er tilsluttet både en flowmåler og en flowkontakt, vil over-
gangen til start/stop-styring være bestemt af den enhed som først
viser lavt flow.
Indstillingsområde
Start/stop-bånd: 5-30 %
2-50 % af en af pumpernes nominelle flow
Min. flow (Qnom). (Kan kun indstilles hvis der er
valgt direkte flowmåling med flowmåler).
Fordeling over sæt-
0-100 %.
punkt
Indstilling via betjeningspanel
Anlæg uden flowkontakt eller flowmåler
• Indstillinger > Sekundære funktioner > Stopfunktion.
• Vælg: Aktiveret.
1. Indstil: Start/stop-bånd.
2. Vælg: Gå til indstilling af flowstopparametre.
Billedet nedenfor vises.
Fig. 67 Stopparametre
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
