8.4.2 Sist. (1.2)

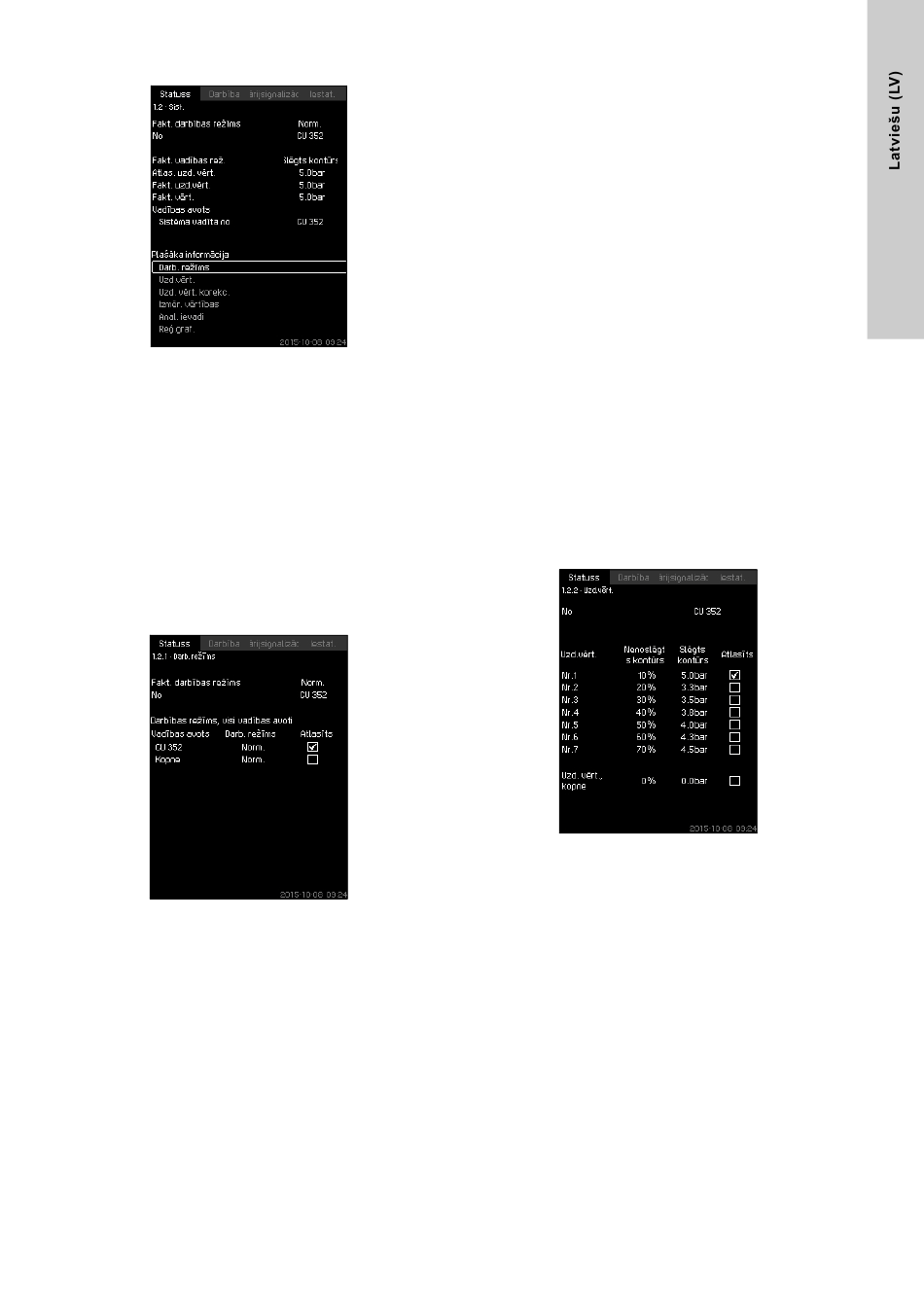

8. ilustr. Sist.
Apraksts
Šajā displejā ir norādīts sistēmas operatīvais stāvoklis.
Ir iespējams pāriet uz apakšdisplejiem, kuros ir redzamas
detaļas.
Displejs dod iespēju atvērt displejus, kuros var redzēt:
• Darb. režīms
• Uzd.vērt.
• Uzd. vērt. korekc.
• Izmēr. vērtības
• Anal. ievadi
• Reģ.graf.
• Akum. statuss.
8.4.3 Darb. režīms (1.2.1)
9. ilustr. Darb. režīms
Apraksts
Šajā displejā ir redzams sistēmas darba režīms, kā arī tas, no
kurienes notiek vadība.
Darba režīmi
Sistēmai ir seši darba režīmi (Operating mode):
1. Norm.
– Sūkņi pielāgo darbību pieprasījumam.
2. Max.
– Sūkņi strādā ar konstantu lielu ātrumu.
Parasti visi sūkņi strādā maksimālajā ātrumā.
3. Liet. def.:
– Sūkņi strādā ar lietotāja iestatītu konstantu ātrumu.
Parasti tas ir ražīgums starp "Max." un "Min.".
4. Min.
– Sūkņi strādā ar konstantu nelielu ātrumu.
Parasti viens sūknis strādā ar ātrumu 70 % apmērā.
5. Izsl.
– Visi sūkņi ir apturēti.
6. Ārkārt. darb.
– Sūkņi strādā saskaņā ar iestatījumu, kas ir veikts displejā
Ārkārt. darb. (4.3.5) (avārijas darbība).
Šajos darba režīmos nepieciešamo ražīgumu var iestatīt izvēlnē
"Iestat." (iestatījumi):
• Max.
• Min.
• Liet. def.
• Ārkārt. darb..
Sk. punktā 8.7.35 Min., max. un liet. def. slodze (4.3.14)
maks. un lietotāja noteikta darbība) un
(avārijas darbība).
Esošo darba režīmu var vadīt no četriem atšķirīgiem avotiem:
• bojājums (Fault),
• ārējais signāls (External signal),
• CU 352
• kopne (Bus).
Vadības avots
Sistēmu var iestatīt attālai vadībai, izmantojot ārējo kopni
(opcija). Šādā gadījumā uzdotā vērtība un darba režīms jāiestata
ar kopnes palīdzību.
Izvēlnē "Iestat." (iestatījumi) ir iespējams izvēlēties, vai vadības
avots būs CU 352 vai ārējā kopne.
Šī iestatījuma stāvoklis ir redzams displejā "Darb. režīms" (darba
režīms).
8.4.4 Uzd.vērt. (1.2.2)
10. ilustr. Uzd.vērt.
Apraksts
Šajā displejā ir redzama izvēlētā uzdotā vērtība, kā arī tas, vai
iestatījums ir veikts ar CU 352 vai ārējo kopni.
Šajā displejā tāpat ir redzamas visas septiņas iespējamās
CU 352 uzdotās vērtības (noslēgtas ķēdes (Closed loop) un
vaļējas ķēdes (Open loop) vadībai). Vienlaicīgi ir parādīta izvēlētā
uzdotā vērtība.
Tā kā šis ir stāvokļa displejs, tajā nevar veikt iestatījumus.
Uzdotās vērtības var mainīt izvēlnē "Darbība" (darbība) vai
"Iestat." (iestatījumi). Sk. punktā
(4.1.2) (alternatīvas uzdotās vērtības).
(min.,
8.7.25 Ārkārt. darb. (4.3.5)
8.7.3 Altern. uzd. vērtības
