8.7.38 User-defined duty (4.3.14.3)

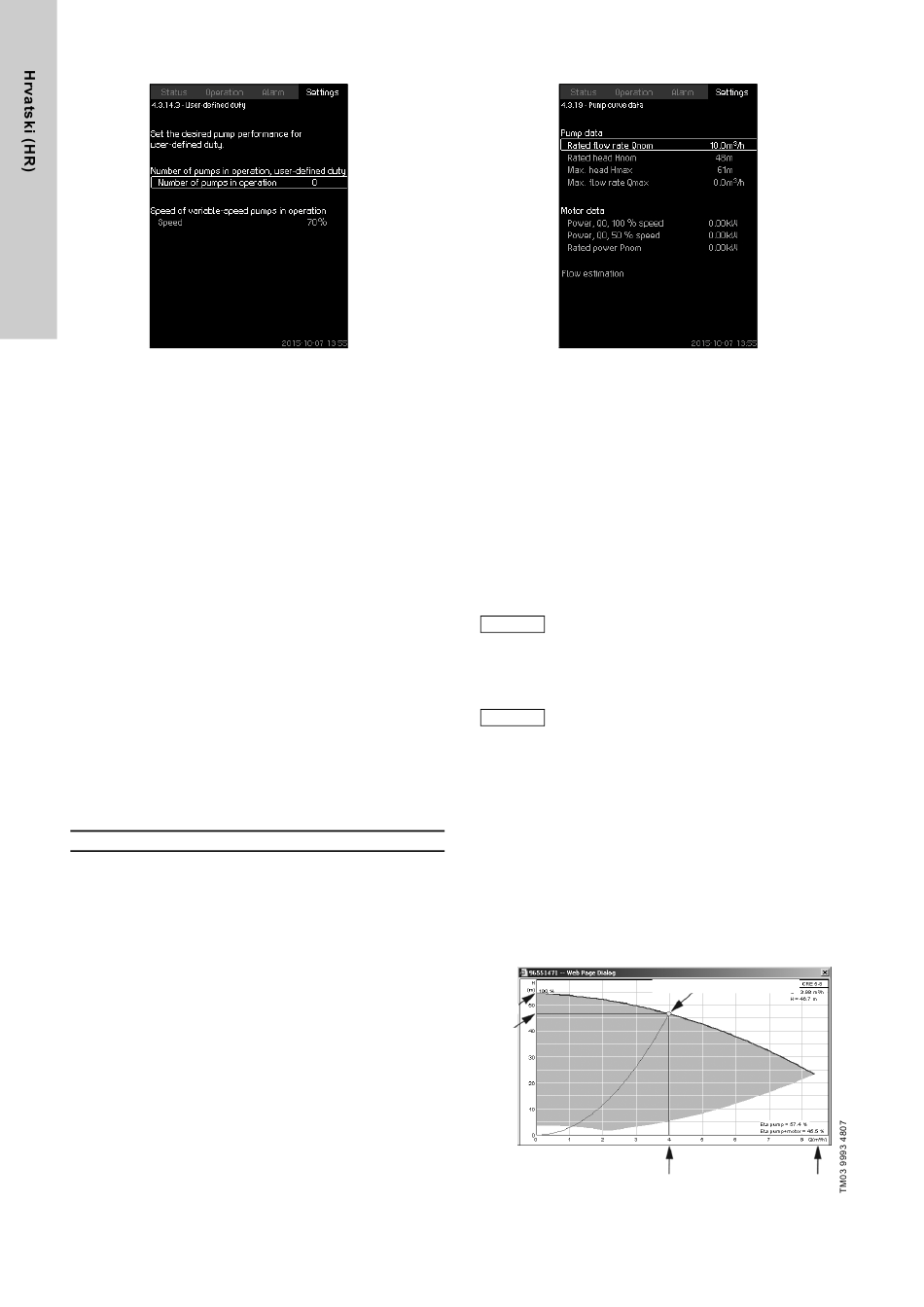

Slika 84 User-defined duty
Opis
Možete postaviti korisnički definirane performanse,
obično performanse između min. i max. rada.
Ova funkcija omogućava postavljanje rada crpke izborom broja
crpki koje trebaju raditi i brzine za crpke s promjenjivom brzinom
vrtnje.
Ova funkcija prvenstveno izabire crpke s promjenjivom brzinom.
Ako broj izabranih crpki prekorači broj crpki s promjenjivom
brzinom, pokrenut će se i mrežno napajane crpke.
Područje podešavanja
• Broj crpki u radu.
• Brzina kao postotak za crpke s promjenjivom brzinom.
Napomena: U sustavima sa crpkama sa promjenjivom
brzinom, brzina se može postaviti između 25 i 100 %;
u sustavima sa crpkama sa promenljivom brzinom i mrežno
napajanim crpkama brzina se može postaviti između 70 i
100 %.
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Min., max. and user-defined duty > User-defined duty.
Odaberite i postavite:
• Number of pumps in operation, user-defined duty.
• Speed.
Tvorničke postavke
Funkcija je onemogućena jer je sljedeće postavljeno:
Broj crpki u radu za vrijeme korisnički definiranog rada:
618
8.7.39 Pump curve data (4.3.19)
Slika 85 Pump curve data
Opis
CU 352 ima određen broj funkcija koje koriste ove podatke crpke:
• Rated flow rate Qnom
• Rated head Hnom
• Max. head Hmax
• Max. flow rate Qmax
• Power, Q0, 100 % speed
• Power, Q0, 50 % speed
• Rated power Pnom
Grundfos može isporučiti hidaruličke podatke za CR,
CRI, CRE i CRIE crpke gdje se GSC datoteke mogu
preuzeti na CU 352.
Uputa
Za sve ostale vrste crpki je potrebno izvršiti ručni
unos hidrauličnih i električkih podataka.
Električni podaci, "Power, Q0, 100 % speed" i
"Power, Q0, 50 % speed" moraju se ručno unijeti za
sve tipove crpki, uključujući CR, CRI, CRE i CRIE.
Uputa
Za Grundfosove E-crpke se mora upisati podatak o
ulaznoj snazi (P1).
Podaci se očitavaju pomoću krivulja rada crpke, koje možete naći
u WebCAPS na Grundfosovoj internetskoj stranici,
www.grundfos.com. Pogledajte primjere na sl.
Ako ne možete pristupiti do WebCAPS, pokušajte dovesti crpku u
tri radne točke:
0
• Power, Q0, 100 % speed
• Power, Q0, 50 % speed
• Rated power Pnom.
Pročitajte vrijednosti snage na zaslonima 1.3 do 1.8, ovisno o
crpki. Pogledajte poglavlje
pump (1.3 - 1.10).
Hmax
Hnom
Slika 86 Očitanja Qnom, Hnom, Hmax i Qmax (WebCAPS)
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
86 do 89.
8.4.10 Pump 1 - 6, Pilot pump, Backup
Nazivna točka rada
Qnom Qmax
