8.7.47 Mittaus, tulopaine (4.4.1.2)

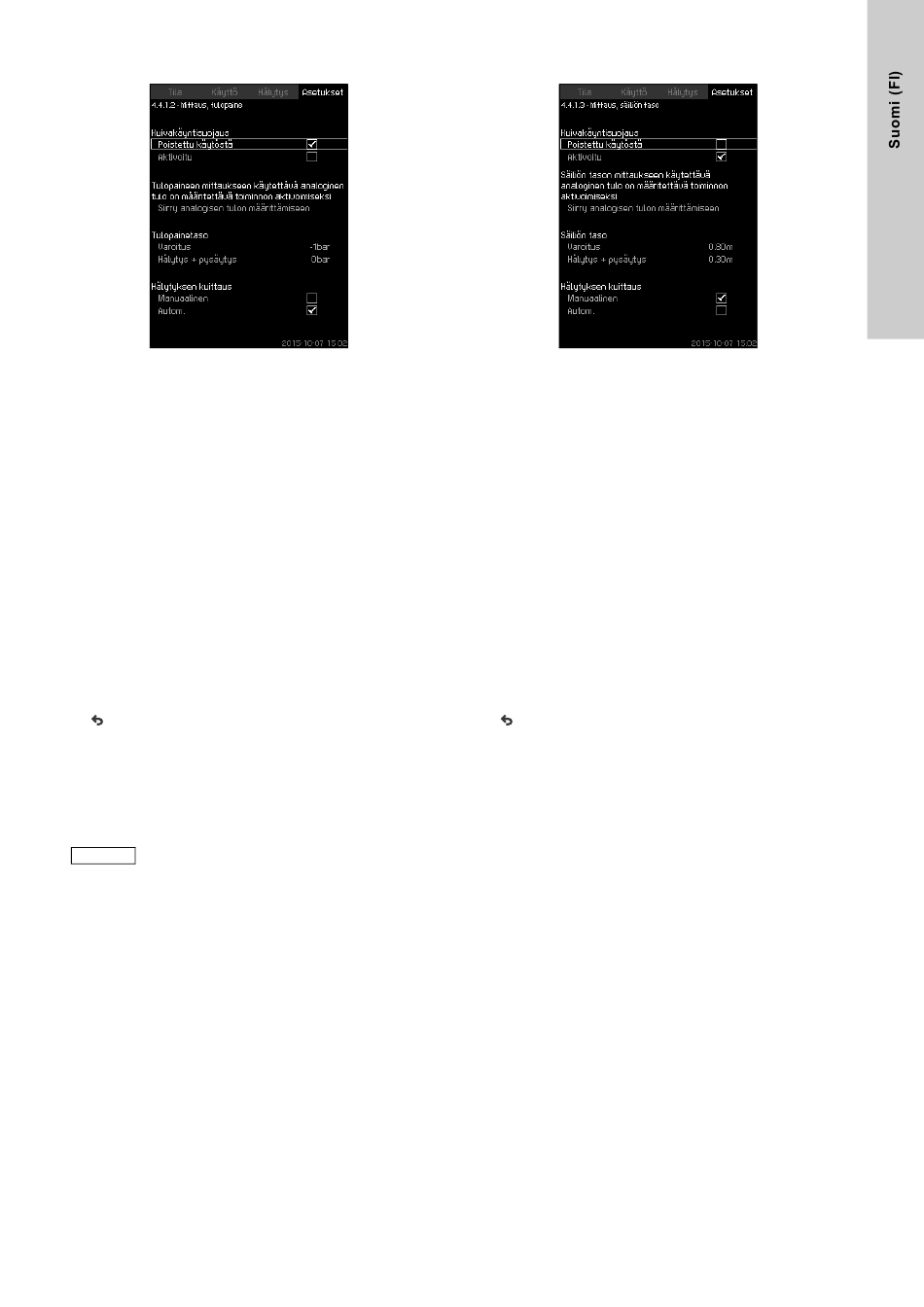

Kuva 97 Mittaus, tulopaine
Kuvaus
Kuivakäyntisuojaus voidaan toteuttaa esipainetta mittaavan pai-
neanturin avulla.
On mahdollista asettaa kaksi tasoa:
• Varoitus
• Hälytys + pysäytys.
Uudelleenkäynnistys ja hälytysten kuittaus voidaan asettaa auto-
maattiseksi tai manuaaliseksi.
Asetusalue
• Analogisen tulon valinta toiminnolle.
• Esipaineen varoitustaso.
• Esipaineen taso hälytykselle + pysäytykselle.
• Uudelleenkäynnistys: Autom. / Manuaalinen.
Asetus ohjauspaneelista
• Asetukset > Valvontatoiminnot > Kuivakäyntisuojaus > Mit-
taus, tulopaine> Siirry analogisen tulon määrittämiseen.
Näyttö Analogiset tulot (4.3.8) tulee näkyviin.
1. Valitse: Tulopaine.
2. .
3. Valitse: Aktivoitu.
4. Valitse ja aseta taso:
• Varoitus.
• Hälytys + pysäytys.
5. Valitse nollaus: Autom. / Manuaalinen.
Jos jotakin pinnankorkeutta ei tarvita, pinnankorkeus-
Huomaa arvon on oltava tulopaineen anturin minimiarvo.
Tämä poistaa toiminnon käytöstä.
Tehdasasetus
Asetus tehdään käyttöönottotoiminnon yhteydessä ja se riippuu
sovelluksesta.
8.7.48 Mittaus, säiliön taso (4.4.1.3)
Kuva 98 Mittaus, säiliön taso
Kuvaus
Kuivakäyntisuojaus voidaan toteuttaa pintakytkimellä, joka mittaa
pinnankorkeutta imupuolen säiliössä.
On mahdollista asettaa kaksi tasoa:
• Varoitus
• Hälytys + pysäytys.
Uudelleenkäynnistys ja hälytysten kuittaus voidaan asettaa auto-
maattiseksi tai manuaaliseksi.
Asetusalue
• Analogisen tulon valinta toiminnolle.
• Säiliön pinnankorkeus varoitukselle.
• Säiliön pinnankorkeus hälytykselle + pysäytykselle.
• Uudelleenkäynnistys: Manuaalinen tai automaattinen.
Asetus ohjauspaneelista
• Asetukset > Valvontatoiminnot > Kuivakäyntisuojaus > Mit-
taus, säiliön taso > Siirry analogisen tulon määrittämiseen.
Näyttö Analogiset tulot (4.3.8) tulee näkyviin.
1. Aseta tulo asetukseen "Säiliön taso, imupuoli".
2. .
3. Valitse: Aktivoitu.
4. Valitse ja aseta taso:
• Varoitus.
• Hälytys + pysäytys.
5. Valitse nollaus: Autom. / Manuaalinen.
Tehdasasetus
Toiminto on poistettu käytöstä.
