8.5.3 Vezérlés módja (2.1.2)

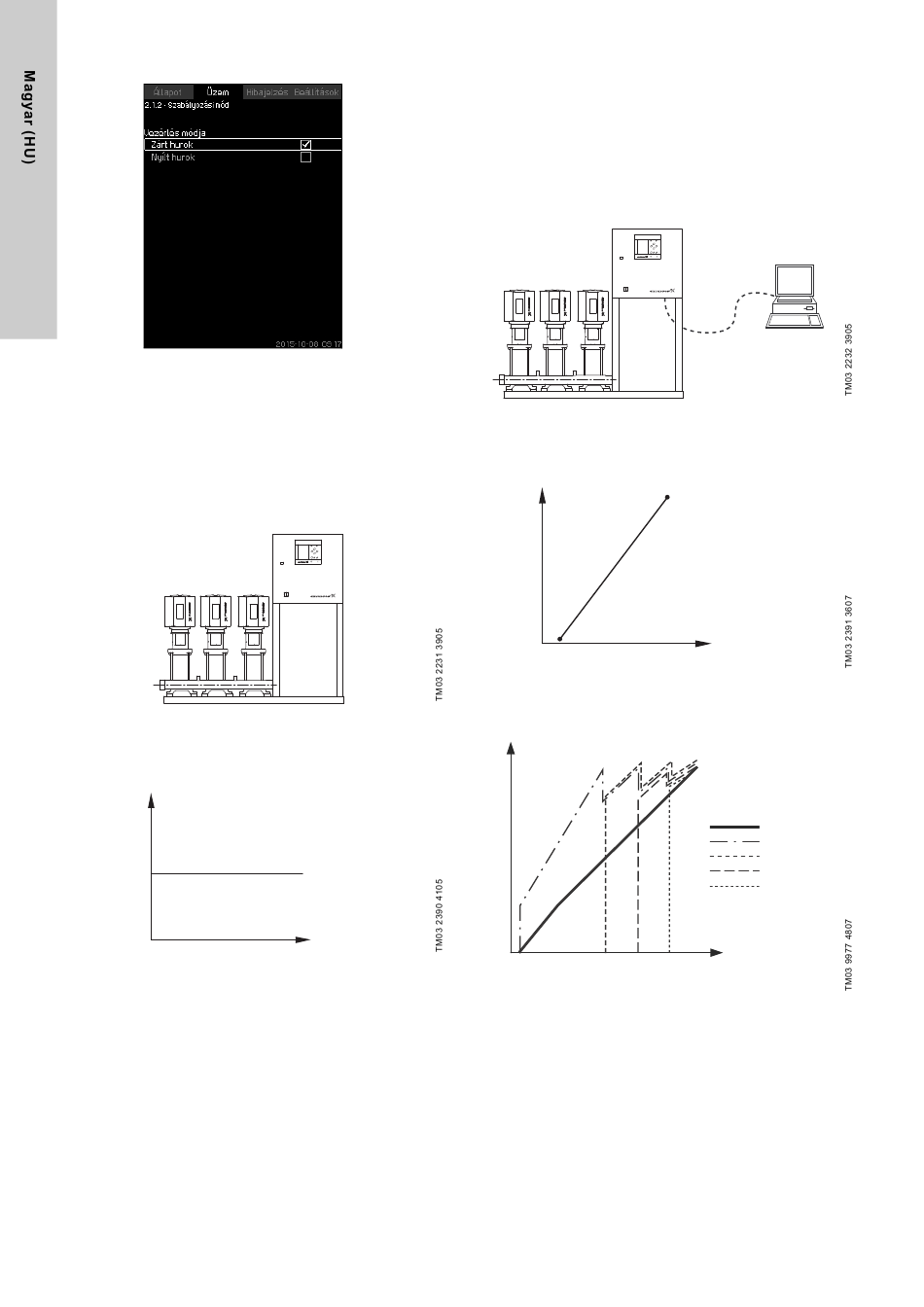

19. ábra Vezérlés módja
Leírás
Kétféle vezérlési mód létezik: zárt hurkú szabályozás és nyílt
hurkú vezérlés.
Zárt hurok
Az általános irányítási mód a zárt hurkú szabályozás, ahol
a beépített PI-szabályozó biztosítja, hogy a szabályozott jellemző
a kívánt értéken legyen. A teljesítmény alapja a zárt hurokban
beállított alapjel. Lásd 20. és 21. ábrák.
20. ábra Nyomásfokozó rendszer beépített PI szabályzóval
vezérelve (zárt hurok)
P [bar]
Alapjel
21. ábra Szabályzási görbe zárt hurok esetén
Beállítás a kezelőpanelen
• Üzem > További beállítások > Vezérlés módja > Zárt hurok.
Állítsa be az alapjelet. Lásd 8.5.4
654
Idő [sec]
és 8.5.1 fejezet.
Nyílt hurok
Nyitott hurkú vezérlés esetén a szivattyúk rögzített
fordulatszámon üzemelnek.
A szivattyú fordulatszáma a felhasználó által beállított
teljesítményen (0-100 %) alapszik. A szivattyúteljesítmény
százalékos értéke arányos a vízmennyiséggel.
Nyílt hurkú üzemmód használatos, amikor a rendszert egy külső
szabályozó irányítja. A külső szabályozó lehet például egy az
MPC-hez csatlakozó épületfelügyeleti rendszer. Ilyen esetekben
az MPC végrehajtóként funkcionál. Lásd 22. és 23. ábra.
22. ábra Nyomásfokozó rendszer külső vezérlővel
(nyílt hurok)
3
Térfogatáram [m /h]
0
5
23. ábra Szabályzási görbe nyílt hurok esetén
3
Térfogatáram [m /h]
100
75
50
25
5 50 70.7
24. ábra MPC-E rendszer szabályozási görbe nyílt hurokban
Bemenet [%] külső
szabályozóról
Térfogatáram
1. szivattyú
2. szivattyú
3. szivattyú
4. szivattyú
Bemenet [%] külső
szabályozóról
86.6 100
