8.7.47 Misurazione, pressione di aspirazione (4.4.1.2)

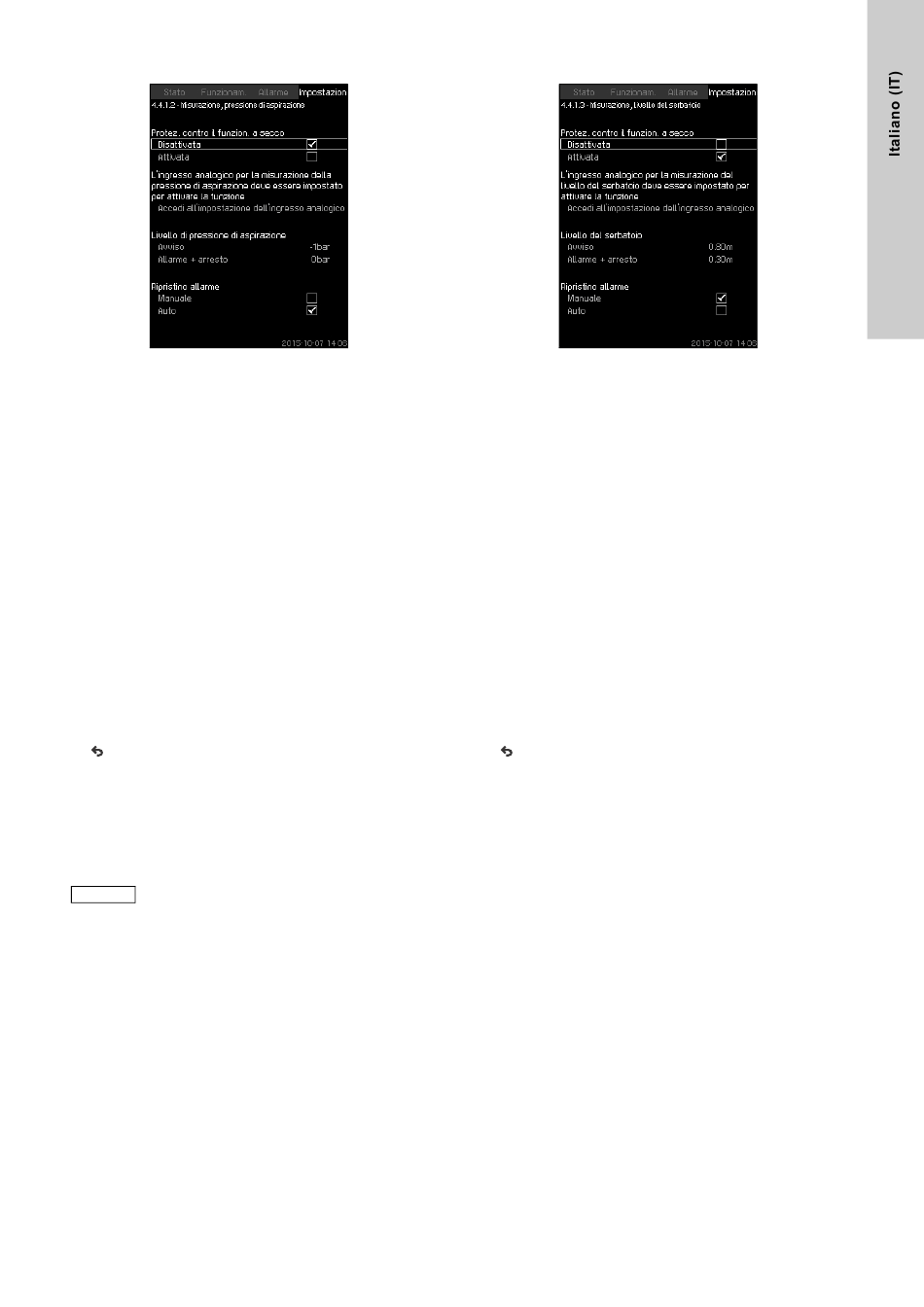

Fig. 97 Misurazione, pressione di aspirazione
Descrizione
La protezione contro il funzionamento a secco può realizzarsi per
mezzo di un trasmettitore di pressione che misura la pressione di
ingresso.
È possibile impostare due livelli:
• Avviso
• Allarme + arresto.
Il riavvio e il reset degli allarmi può essere impostato come auto-
matico o manuale.
Gamma di impostazioni
• Selezione dell'ingresso analogico per la funzione.
• Livello di pressione di aspirazione per l'avviso.
• Livello di pressione di aspirazione per l'allarme + arresto.
• Riavvio: Auto / Manuale.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni di monitoraggio > Protez. contro il
funzion. a secco > Misurazione, pressione di aspirazione >
Accedi all'impostazione dell'ingresso analogico.
Viene visualizzata la schermata Ingressi analogici (4.3.8).
1. Selezionare: Pressione di aspirazione.
2. .
3. Selezionare: Attivata.
4. Selezionare e impostare il livello:
• Avviso.
• Allarme + arresto.
5. Selezionare il ripristino: Auto / Manuale.
Se uno dei livelli non è necessario, il valore del livello
deve corrispondere al valore minimo del trasmetti-
Nota
tore di pressione di aspirazione. Questo disabilita la
funzione.
Impostazioni di fabbrica
L'impostazione viene eseguita nella procedura di avviamento gui-
data e dipende dall'applicazione.
8.7.48 Misurazione, livello del serbatoio (4.4.1.3)
Fig. 98 Misurazione, livello del serbatoio
Descrizione
La protezione contro il funzionamento a secco può realizzarsi per
mezzo di un trasmettitore di livello che misura il livello di un ser-
batoio sul lato aspirazione.
È possibile impostare due livelli:
• Avviso
• Allarme + arresto.
Il riavvio e il ripristino degli allarmi può essere impostato come
automatico o manuale.
Gamma di impostazioni
• Selezione dell'ingresso analogico per la funzione.
• Livello del serbatoio per l'avviso.
• Livello del serbatoio per l'allarme + arresto.
• Riavvio: manuale o automatico.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni di monitoraggio > Protez. contro il
funzion. a secco > Misurazione, livello del serbatoio > Accedi
all'impostazione dell'ingresso analogico.
Viene visualizzata la schermata Ingressi analogici (4.3.8).
1. Impostare l'ingresso su "Livello serbatoio lato aspiraz.".
2. .
3. Selezionare: Attivata.
4. Selezionare e impostare il livello:
• Avviso.
• Allarme + arresto.
5. Selezionare il ripristino: Auto / Manuale.
Impostazioni di fabbrica
La funzione è disabilitata.
