8.5 Käyttö (2)
Tässä valikossa voit asettaa perusparametrit, kuten asetuspiste,
käyttömuoto, säätömuoto ja pumppujen yksittäisohjaus.
8.5.1 Käyttö (2)
A
C

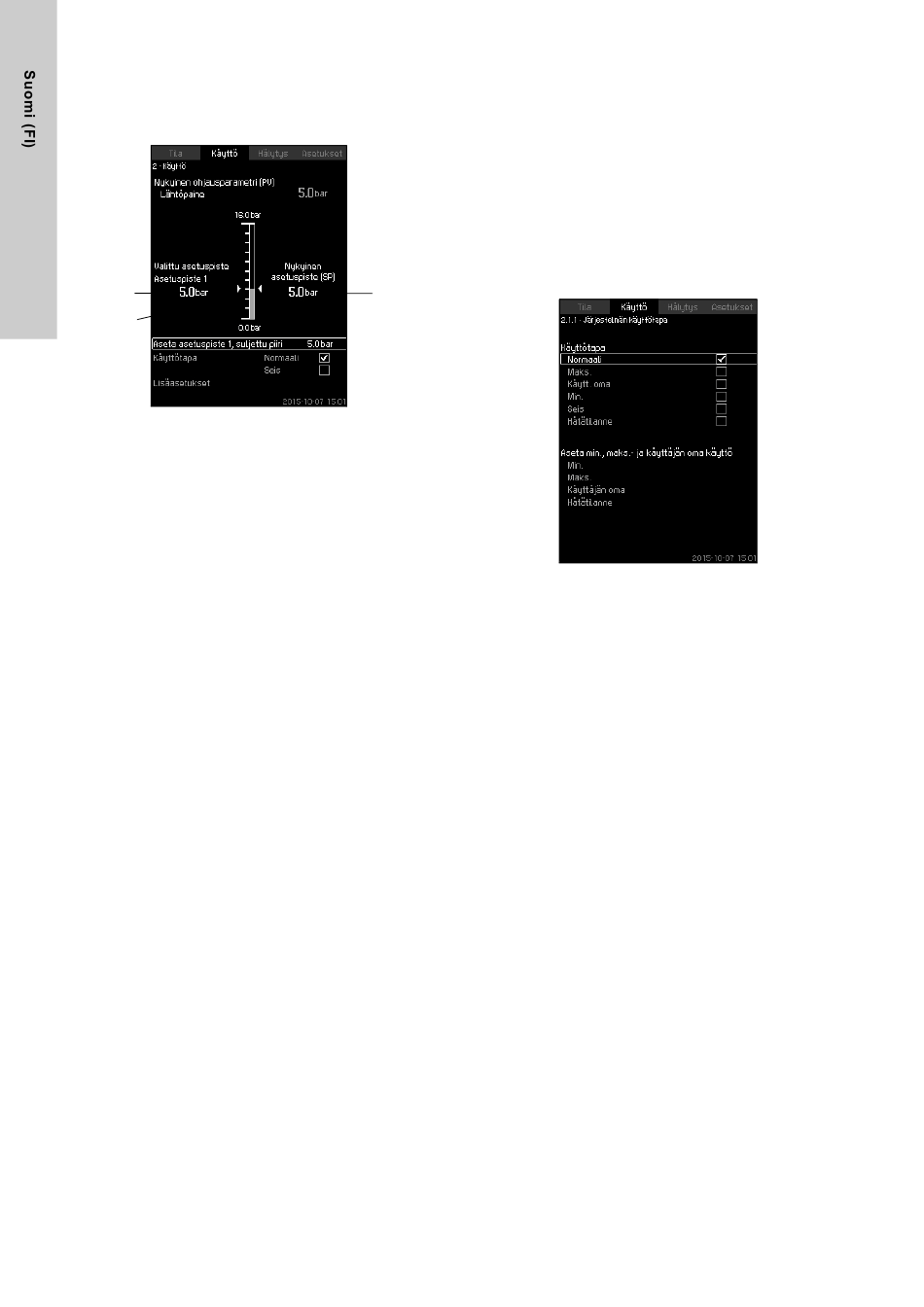

Kuva 17 Käyttö
Kuvaus
Pylväs kertoo asetusalueen. Suljetussa säädössä se vastaa ensi-
sijaisen anturin mittausaluetta, joka on tässä 0-16 bar. Avoimessa
säädössä asetusalue on 0-100 %.
Pylvään vasemmalla puolella näytetään valittu asetuspiste 1 (A),
ts. näytöltä asetettu arvo. Pylvään oikealla puolella näytetään
nykyinen asetuspiste (B), ts. PI-säätimen referenssitasona käy-
tettävä asetuspiste. Jos mitään ulkoista vaikutusta asetuspistee-
seen ei ole valittu, molemmat arvot ovat samat. Mitattu arvo
(lähtöpaine) näkyy pylvään harmaana osana (C). Katso kappaleet
8.7.5 Ulkoisen asetuspisteen vaikutus (4.1.3)
toiminnon asettaminen (4.1.3.2).
Näytön alareunassa on valikkorivi asetuspisteen 1 asettamiseksi
ja käyttömuodon valitsemiseksi, mukaan lukien käyttömuodot
"Normaali" ja "Seis". Lisäksi on mahdollista valita muita asetuk-
sia: järjestelmän käyttömuoto, säätömuoto, asetuspisteet sulje-
tulle ja avoimelle säädölle sekä pumppujen yksittäisohjaus.
Asetusalue
Asetuspiste:
Suljettu säätö: Ensisijaisen anturin mittausalue
Avoin säätö: 0-100 %
Asetus ohjauspaneelista
Asetuspiste
• Käyttö > Aseta asetuspiste 1, avoin piiri / Aseta asetuspiste 1,
suljettu piiri.
Aseta arvo.
Käyttötapa
• Käyttö
Select: Normaali / Seis.
Lisäasetukset
• Käyttö > Lisäasetukset.
400
Valitse jokin seuraavista asetuksista:
• Järjestelmän käyttötapa
(katso kappale 8.5.2).
• Säätötapa
(katso kappale 8.5.3).
• Vaihtoeht. asetuspisteet
(katso kappale 8.5.4).
• Yksittäisen pumpun ohjaus
(katso kappale 8.5.6).
Tehdasasetus
Asetuspiste on kullekin yksittäiselle järjestelmälle sopiva arvo.
Tehdasasetusta on voitu muuttaa käyttöönottovalikosta.
8.5.2 Järjestelmän käyttötapa (2.1.1)
B
Kuva 18 Järjestelmän käyttötapa
Kuvaus
ja 8.7.6 Vaikuttavan
Järjestelmä voidaan asettaa kuudelle eri käyttömuodolle. Tyypilli-
nen asetus on "Normaali". Katso kappale
(1.2.1).
Nopeus näissä käyttömuodoissa voidaan asettaa tässä valikossa:
• Maks.
• Min.
• Käytt. oma
• Hätätilanne.
Asetusalue
• Normaali
• Maks.
• Min.
• Käytt. oma
• Seis
• Hätätilanne.
Asetus ohjauspaneelista
• Käyttö > Lisäasetukset > Järjestelmän käyttötapa > Käyttötapa.
Valitse haluamasi rivi näytön alareunasta nopeuden asettami-
seksi minimi-, maksimi-, käyttäjän määrittelemälle tai hätäkäy-
tölle. Katso kappaleet
käyttö (4.3.14)
Tehdasasetus
Normaali.
8.4.3 Käyttötapa
8.7.35 Min.-, maks.- ja käyttäjän oma
ja 8.7.25 Hätäkäyttö (4.3.5).
