8.7.51 Guasto esterno (4.4.4)

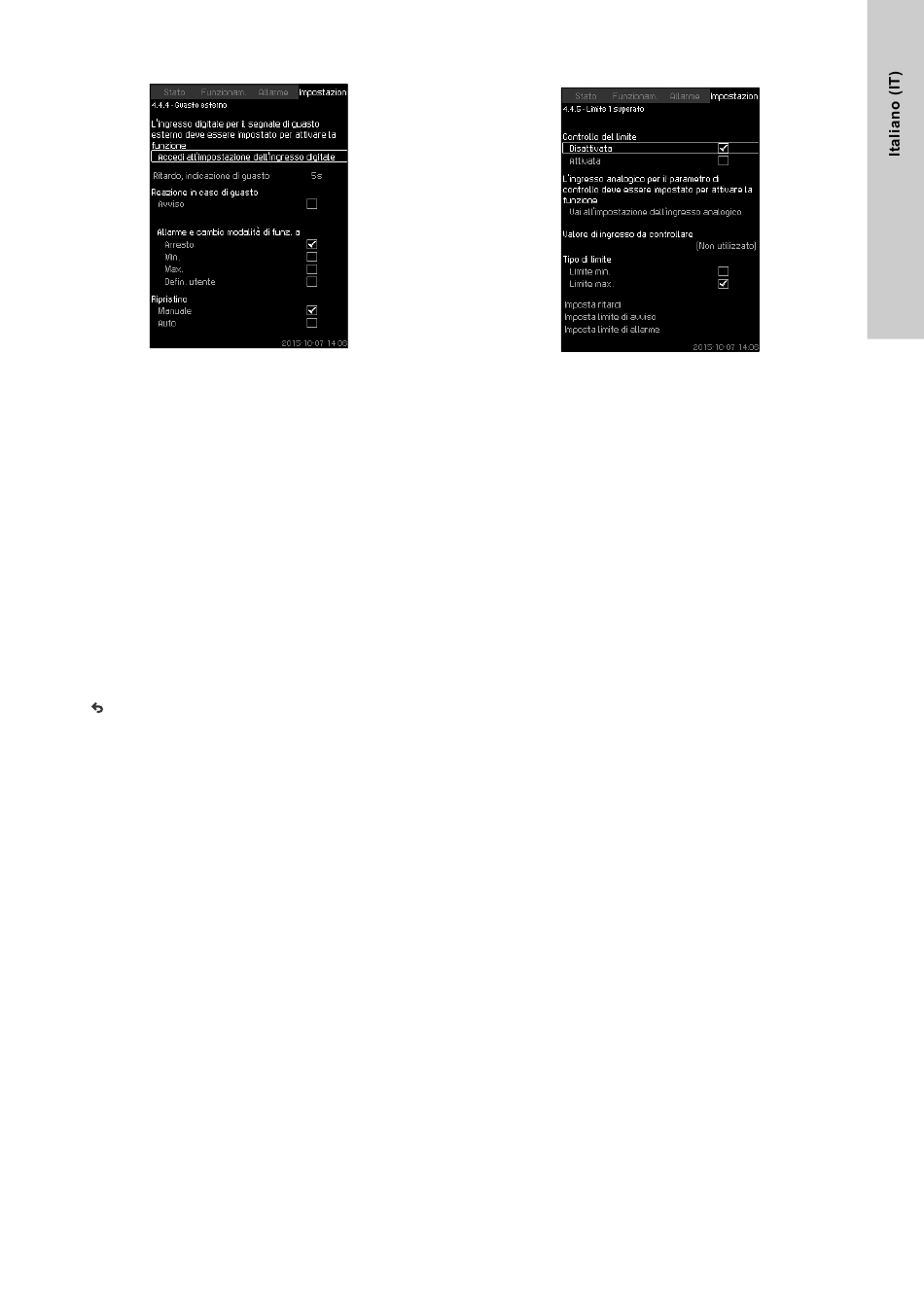

Fig. 101Guasto esterno
Descrizione
Questa funzione viene utilizzata quando si vuole che l'unità CU 352
sia in grado di ricevere un segnale di guasto da un contatto esterno.
In caso di guasto esterno, l'unità CU 352 produce un avviso o un
allarme. In caso di allarme, il sistema passa ad un'altra modalità di
funzionamento manuale, ad esempio "Arresto".
Gamma di impostazioni
• Selezione dell'ingresso digitale per la funzione.
• Impostazione del ritardo dalla chiusura del contatto fino alla
reazione dell'unità CU 352.
• Reazione in caso di guasto esterno: Avviso o allarme e cam-
bio della modalità di funzionamento.
• Riavvio dopo l'allarme: Manuale o automatico.
Impostazione tramite pannello di controllo
• Impostazioni > Funzioni di monitoraggio > Guasto esterno >
Accedi all'impostazione dell'ingresso digitale.
Viene visualizzata la schermata Ingressi digitali (4.3.7).
6. Impostare l'ingresso su "Guasto esterno".
7. .
8. Impostare: Ritardo, indicazione di guasto.
9. Se viene richiesto soltanto un avviso in caso di guasto
esterno, selezionare "Avviso".
Selezionare la modalità di funzionamento "Manuale" o "Auto"
se il sistema deve generare un allarme e cambiare la modalità
di funzionamento in caso di guasto esterno.
Impostazioni di fabbrica
La funzione è disabilitata. Se la funzione è abilitata, in fabbrica
sono stati impostati i seguenti valori:
• Ritardo: 5 secondi.
• Modalità di funzionamento in caso di allarme: Arresto.
• Riavvio: Manuale.
8.7.52 Limite 1 superato (4.4.5 - 4.4.6)
Fig. 102Limite 1 superato
Descrizione
Con questa funzione, l'unità CU 352 è in grado di controllare i
limiti impostati per i valori analogici. Reagirà se i valori superano i
limiti. Ciascun limite può essere impostato come valore massimo
o minimo. Per ciascuno dei valori controllati, è necessario definire
un limite di avviso ed un limite di allarme.
La funzione consente di controllare contemporaneamente due
diversi punti in un sistema di pompaggio. Ad esempio, la pres-
sione in corrispondenza di un'utenza e la pressione di mandata
della pompa. Ciò assicura che la pressione di mandata non rag-
giunga un valore critico.
Se il valore supera il limite di avviso, viene generato un avviso.
Se il valore supera il limite di allarme, le pompe vengono arre-
state.
È possibile impostare un ritardo tra il rilevamento di un limite
superato e l'attivazione di un avviso o di un allarme. È anche pos-
sibile impostare un ritardo per il ripristino di un avviso o un
allarme.
Un avviso può essere ripristinato automaticamente o manual-
mente.
È possibile definire se il sistema deve riavviarsi automaticamente
dopo un allarme oppure se l'allarme deve essere ripristinato
manualmente. Il riavvio può essere ritardato di un tempo regola-
bile. È anche possibile impostare un ritardo nell'avviamento per
far sì che il sistema raggiunga condizioni di regime prima che
venga attivata la funzione.
Gamma di impostazioni
• Selezione dell'ingresso analogico per la funzione.
• valore di ingresso da controllare
• tipo di limite (min./max.)
• limite di avviso
• limite di allarme.
