Indstillingsområde
Pumpehastighed
antal pumper
fyldetryk
maks. fyldetid
advarsel eller alarm + stop
rampetid for trykopbygningsfasen.
Indstilling via betjeningspanel
Indstillinger > Sekundære funktioner > Stopfunktion > Lang-
som trykopbygning.
1. Vælg og indstil:
Hastighed
Antal pumper
Fyldetryk
Maks. tid.
2. Vælg: Advarsel / Alarm + stop.
3. Indstil: Rampetid.
4. Vælg: Aktiveret.
Fabriksindstilling
Funktionen er deaktiveret.
8.7.25 Nøddrift (4.3.5)

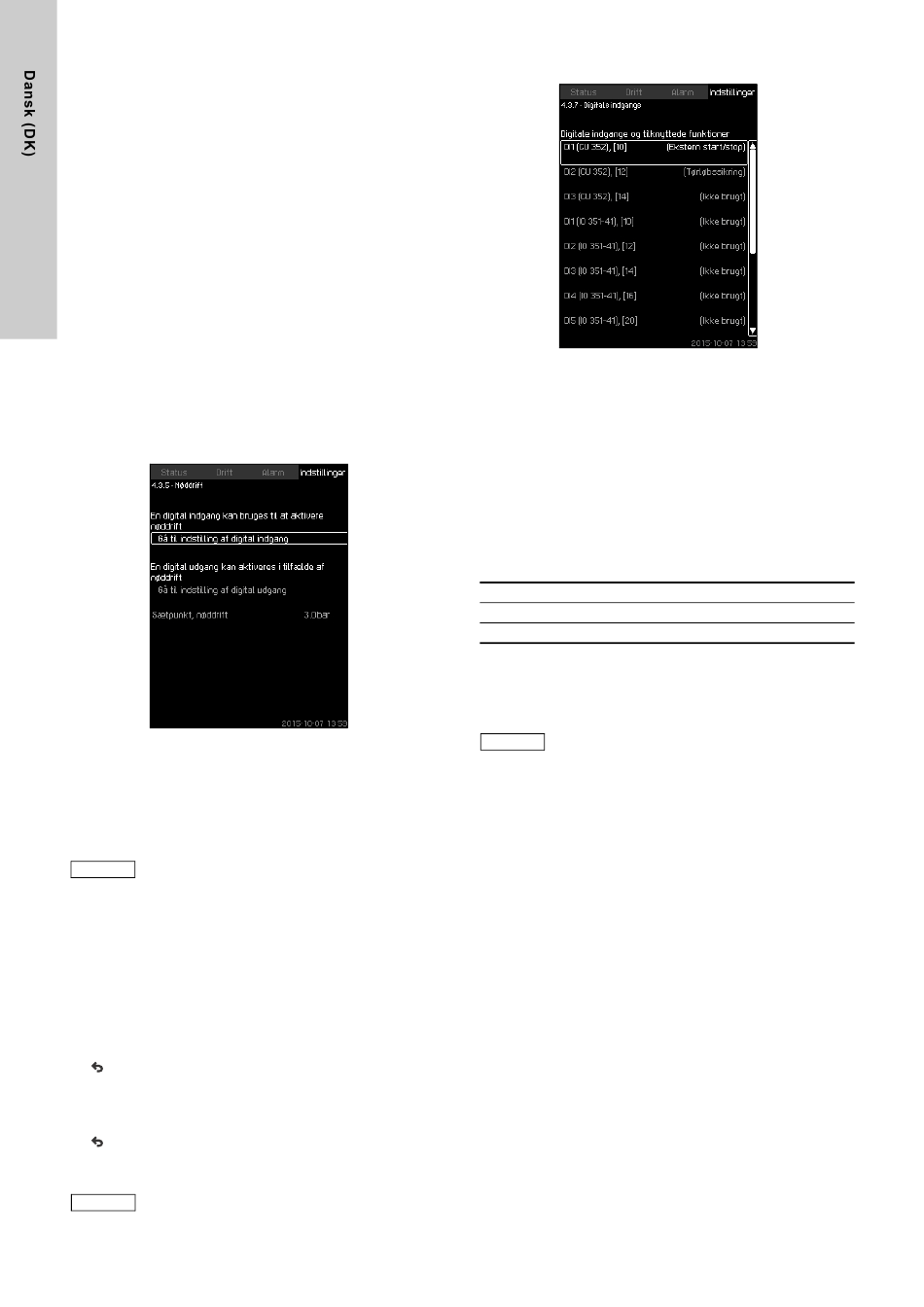

Fig. 71 Nøddrift
Beskrivelse
Denne funktion bruges ved trykforøgning. Når denne funktion er
aktiveret, bliver pumperne ved med at køre trods advarsler eller
alarmer. Pumperne vil køre i henhold til et sætpunkt som er spe-
cielt indstillet for denne funktion.
I tilfælde af sensorfejl vil både hoved- og reserve-
Forsigtig
pumperne køre med 100 % hastighed!
Indstillingsområde
Indstilling af digital indgang
Indstilling af digital udgang
(8.7.31 Digitale udgange
Indstilling af sætpunkt til nøddrift.
Indstilling via betjeningspanel
Indstillinger > Sekundære funktioner > Stopfunktion > Nøddrift
> Gå til indstilling af digital indgang.
1. Vælg digital indgang.
2. Vælg: Nøddrift.
3.
x 2.
4. Vælg: Gå til indstilling af digital udgang.
5. Vælg digital udgang.
6. Vælg: Nøddrift.
7.
x 2.
8. Indstil: Sætpunkt, nøddrift.
Når denne funktion er indstillet som beskrevet oven-
for, kan den også aktiveres via billede Anlægsdrifts-
Bemærk
form (2.1.1).
296
(8.7.26 Digitale indgange
(4.3.7)).
(4.3.9)).
8.7.26 Digitale indgange (4.3.7)
Fig. 72 Digitale indgange
Beskrivelse
Det er muligt at indstille de digitale indgange i CU 352. Hver ind-
gang, undtagen DI1, kan aktiveres og knyttes til en bestemt funk-
tion.
Anlægget har som standard tre digitale indgange. Hvis anlægget
er forsynet med et IO 351B-modul (valgmulighed), er antallet af
digitale indgange 12.
Alle digitale indgange er vist således at deres fysiske placering i
anlægget kan identificeres.
Eksempel
DI1 (IO 351-41), [10]:
DI1:
Digital indgang nr. 1
(IO 351-41):
IO 351, GENIbus-nummer 41
[10]:
Klemme nr. 10
For yderligere information vedrørende tilslutning af diverse digi-
tale indgange, se forbindelsesdiagrammet der er leveret med sty-
reskabet.
Indstillingsområde
Bemærk
DI1 (CU 352) kan ikke vælges.
Indstilling via betjeningspanel
Indstillinger > Sekundære funktioner > Stopfunktion > Digitale
indgange.
