8.8 Datová komunikace
Jednotka CU 352 je vybavena hardwarem umožňujícím
komunikaci s externími jednotkami, jako je počítač,
prostřednictvím externího připojení pomocí protokolu GENIbus
nebo Ethernet.
Brána
jiného
výrobce

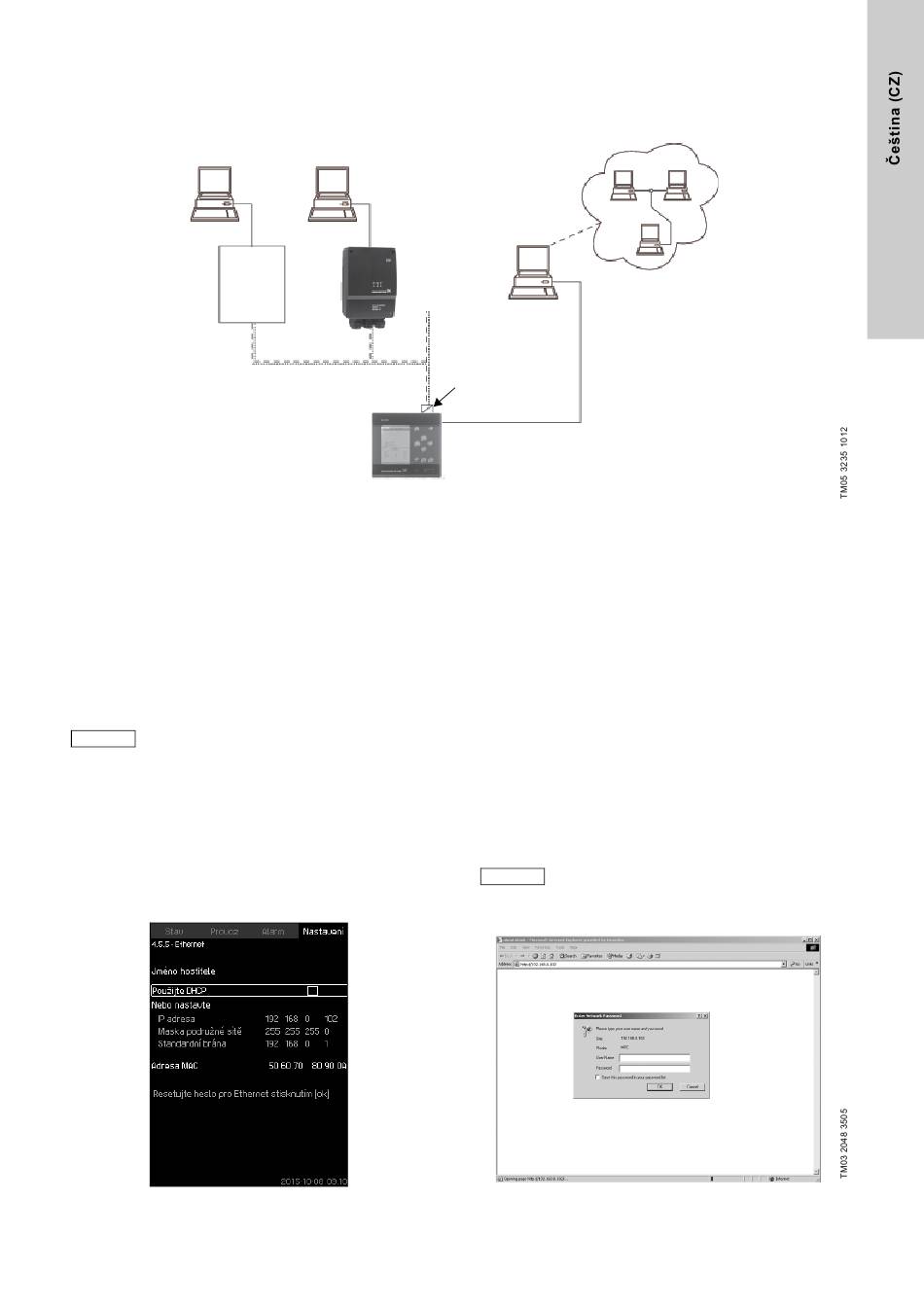

Obr. 117 Datová komunikace prostřednictvím externího připojení pomocí protokolu GENIbus a Ethernet
8.8.1 Ethernet
Ethernet je nejrozšířenější standard pro místní sítě (LAN).
Standardizace této technologie vytvořila jeden z nejsnadnějších a
nejlevnějších způsobů navázání komunikace mezi elektrickými
zařízeními, např. mezi počítači, nebo mezi počítači a řídícími
jednotkami.
Webový server jednotky CU 352 umožňuje připojit k jednotce
počítač pomocí Ethernetu. Uživatelské rozhraní tedy může bý
exportováno z jednotky CU 352 do počítače a tak může být
CU 352 a následně celý systém sledovaný a řízený externě.
Grundfos doporučuje realizaci ochrany připojení k
jednotce CU 352 po dohodě se správcem sítě a v
Pokyn
souladu s platnými bezpečnostní předpisy.
Abyste mohli používat webový server, musíte znát adresu IP
jednotky CU 352. Všechna zařízení v síti musí mít jedinečnou
adresu IP, aby spolu mohla vzájemně komunikovat. Adresa IP
jednotky CU 352 nastavená v továrně je 192.168.0.102.
Vedle adresy IP nastavené ve výrobním závodě je možné použít
dynamické přiřazování adres IP. To je možné aktivací protokolu
DHCP (Dynamic Host Configuration Protocol) bud přímo v
jednotce CU 352 nebo prostřednictvím webového serveru.
Viz příklad na obr. 118.
Obr. 118 Příklad nastavení Ethernetu
Komunikační
rozhraní
Grundfos CIU
Externí připojení GENIbus
Internet
Intranet
Externí
Modul GENIbus
(volitelné)
Přípojka pro Ethernet
Dynamické přiřazování adresy IP jednotce CU 352 vyžaduje, aby
byl v síti server DHCP. Server DHCP přiřazuje elektrickým
zařízením řadu adres IP a zajišťuje, aby dvě zařízení nikdy
neobdržela stejnou adresu IP.
Pro připojení k webovému serveru jednotky CU 352 se používá
tradiční internetový prohlížeč.
Pokud chcete použít továrně nastavenou adresu IP, nemusíte
provádět na displeji žádné změny. Spusťte internetový prohlížeč
a zadejte adresu IP jednotky CU 362.
Pokud chcete použít dynamické přidělování, musíte aktivovat
funkci volbou ''Použijte DHCP"a kliknutím na tlačítko [ok].
Objeví se kontrolní značka ukazující, že funkce byla povolena.
Otevřete prohlížeč internetu a místo adresy IP zadejte název
hostitele jednotky CU 352. Internetový prohlížeč se nyní pokusí
připojit k jednotce CU 352. Na displeji se zobrazí název hostitele,
ale změnit ho lze pouze pomocí souboru GSC (konfiguračního
souboru), nebo pomocí webového serveru. Viz Změna nastavení
sítě na straně 190.
Pro název hostitele je nutno použít DHCP.
Pokyn
Toto je první displej, který se zobrazí při připojování k jednotce
CU 352.
Obr. 119 Připojení k CU 352
