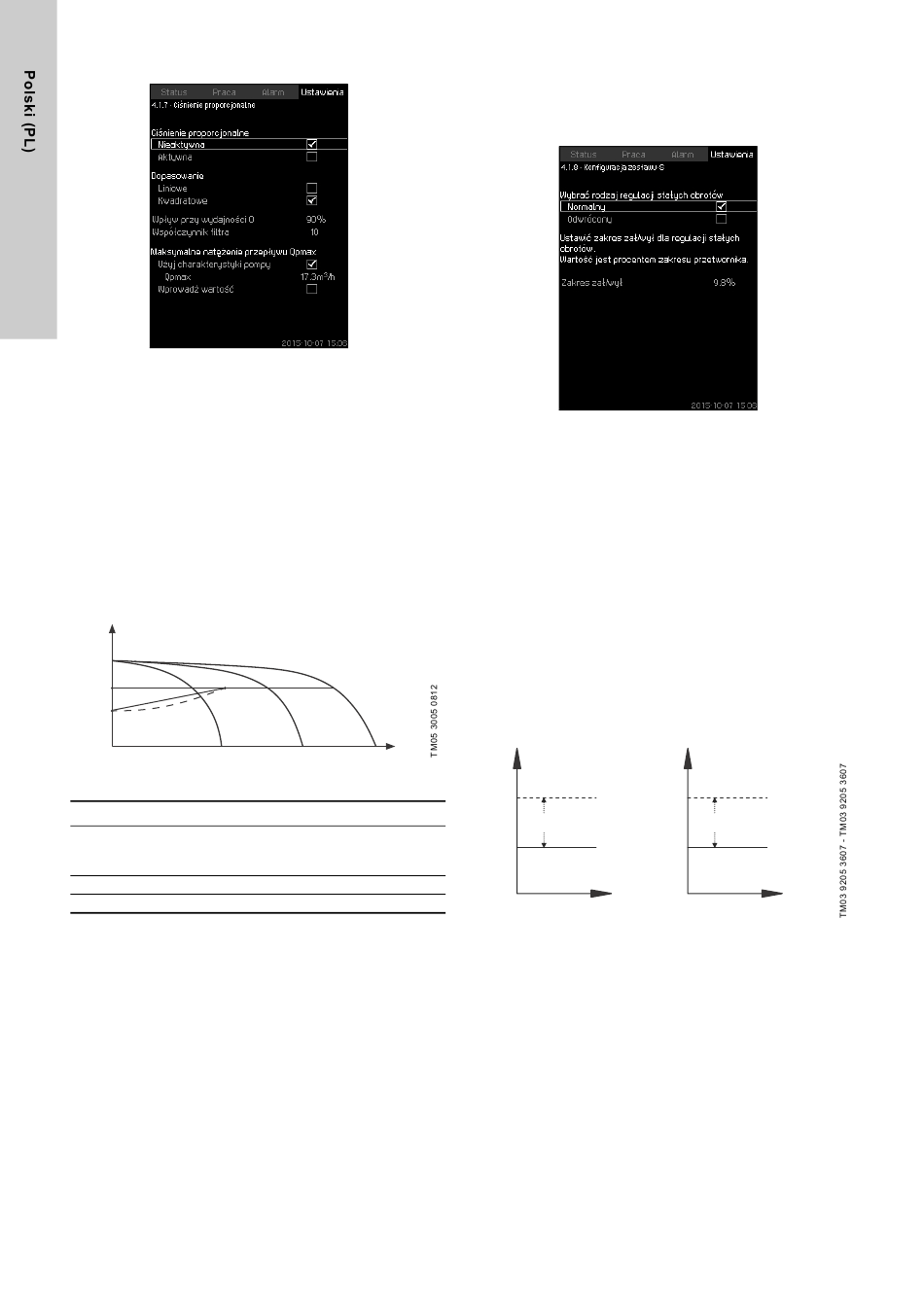

8.7.9 Ciśnienie proporcjonalne (4.1.7)
Rys. 47 Ciśnienie proporcjonalne
Opis
Funkcja może być aktywowana tylko w systemach regulowanych
ciśnieniem i automatycznie dopasowujących wartość zadaną do
aktualnego przepływu w celu wyrównania dynamicznych strat
zależnych od przpływu. Jako że niektóre typy systemów są
zaprojektowane na znacznie większe wydajności, maksymalną
wydajność (Qpmaks) może zostać w takim przypadku
wprowadzona ręcznie. W instalacjach z pompami CR,
charakterystyki pomp mogą zostać użyte do skalkulowania
maksymalnego natężenia przepływu przy wybranej wartości
zadanej. W celu uniknięcia fluktuacji można ustawić
współczynnik filtra.
Dostosowanie się może mieć przebieg liniowy lub kwadratowy.
Patrz rys. 47.
H
C B
A
Rys. 48 Ciśnienie proporcjonalne
Poz. Opis
Ciśnienie przy 0 przeływie. Punkt wyjściowy sterowania
A ciśnieniem proporcjonalnym
(wpływ przy wydajności 0 = x % wartości zadanej)
B Qpmax
C Wartość zadana (nastawa)
Zadaniem tej funkcji jest:
• kompensacja strat ciśnienia
• zmniejszenie zużycia energii
• zwiększenie komfortu użytkownika.
Zakres nastaw
• Wybór trybu regulacji.
• Wpływ przy wydajności 0
• Obliczenie przepływu
• Współczynnik filtra.
Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Ciśnienie proporcjonalne.
1. Wybrać: Aktywna.
2. Wybrać:
• Dopasowanie
• Liniowe / Kwadratowe.
3. Ustawić: Wpływ przy wydajności 0.
4. Ustawić: Współczynnik filtra.
5. Wybrać: Użyj charakterystyki pompy / Wprowadź wartość.
982
6. Ustawić "Qpmax" jeśli został wybrany "Wprowadź wartość".
(ustawienie fabryczne)
Funkcja jest wyłączona.
8.7.10 Konfiguracja zestawu-S (4.1.8)
Rys. 49 Konfiguracja zestawu-S
Opis
Funkcja umożliwia odwrócenie regulacji pomp pracujących
w trybie zał/wył (MPC-S). Dotyczy to ustawienia czy pompa ma
być załączana lub wyłączana w zależności od aktualnej wartości.
W celu zastosowania tej funkcji należy ustawić zakres zał/wył.
Patrz rys. 50.
Normalny
Pompa zostanie wyłączona, kiedy aktualna wartość będzie
większa od H
zad
kiedy wartość aktualna będzie mniejsza od H
Odwrócony
Pompa zostanie załączona kiedy wartość będzie większa od H
+ zakres zał/wył. Pompa zostanie wyłączona kiedy wartość
będzie mniejsza od H
Normalny
H [m]
Q
Pompa wyłączona
Zakres zał/wył
H
zad.
Pompa załączona
Rys. 50 Regulacja normalna i odwrotna
Zakres nastaw
• Wybór konfiguracji (normalna lub odwrotna).
• Zakres zał/wył.
Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Konfiguracja zestawu-S.
1. Wybrać: Normalny / Odwrócony.
2. Ustawić: Zakres zał/wył.
(ustawienie fabryczne)
Normalny.
+ zakres zał/wył. Pompa zostanie załączona
. Patrz rys. 50.
zad
Odwrócony
H [m]
Pompa załączona
Zakres zał/wył
H
zad.
Pompa wyłączona
Czas [s] Czas [s]
. Patrz rys. 50.
zad
zad
