8.7.26 Ψηφιακές είσοδοι (4.3.7)

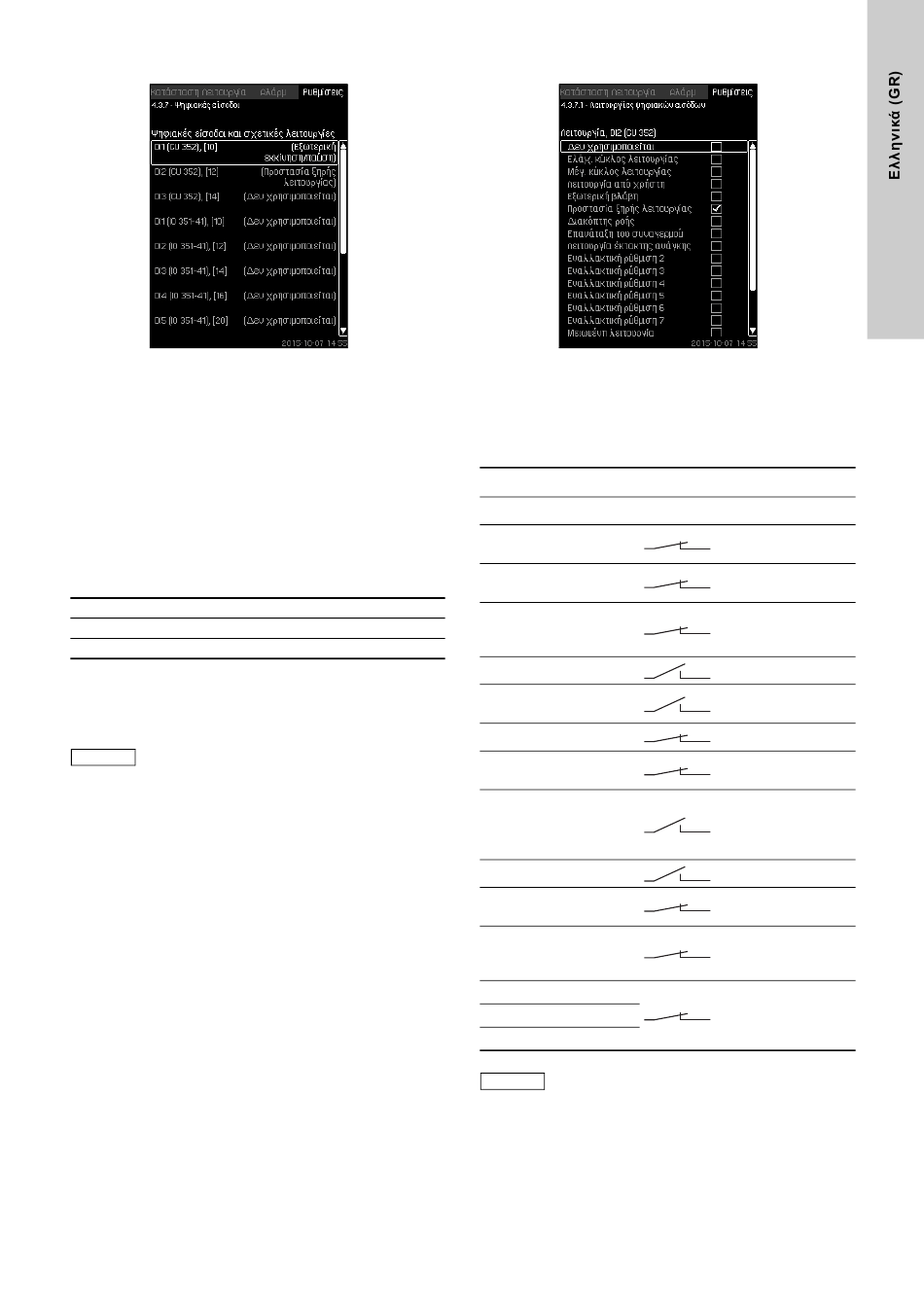

Σχ. 72 Ψηφιακές είσοδοι
Περιγραφή
Είναι δυνατόν να ορίσετε τις ψηφιακές εισόδους της CU 352.
Κάθε είσοδος, εκτός της DI1, μπορεί να ενεργοποιηθεί και να
συσχετιστεί με μία λειτουργία.
Στον στάνταρ εξοπλισμό, το σύστημα MPC διαθέτει τρεις
ψηφιακές εισόδους. Εάν το σύστημα MPC διαθέτει μία μονάδα
ΙΟ 351Β (προαιρετικά), ο αριθμός των ψηφιακών εισόδων
ανέρχεται στις 12.
Όλες οι ψηφιακές είσοδοι απεικονίζονται έτσι ώστε να μπορεί να
ταυτοποιηθεί η φυσική τους θέση στο σύστημα.
Παράδειγμα
DI1 (IO 351-41), [10]:
DI1: Ψηφιακή είσοδος 1
(IO 351-41): IO 351, αριθμός GENIbus 41
[10]: Ακροδέκτης 10
Για περισσότερες πληροφορίες σχετικά με τη σύνδεση των
διαφόρων ψηφιακών εισόδων, βλέπε το διάγραμμα καλωδίωσης
που προμηθεύεται με τον πίνακα ελέγχου.
Περιοχή ρύθμισης
Σημείωση Η DΙ1 (CU 352) δεν μπορεί να επιλεχθεί.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Ψηφιακές είσοδοι.
8.7.27 Λειτουργίες ψηφιακών εισόδων (4.3.7.1)
Σχ. 73 Λειτουργίες ψηφιακών εισόδων
Περιγραφή
Μία λειτουργία μπορεί να συνδεθεί με τις ψηφιακές εισόδους.
Περιοχή ρύθμισης
Είναι δυνατή η επιλογή μίας λειτουργίας σε κάθε οθόνη:
Λειτουργία Ενεργοποιημένη επαφή
∆εν χρησιμοποιείται
Ελάχ. κύκλος λειτουργίας
Μέγ. κύκλος λειτουργίας
Λειτουργία από χρήστη
Εξωτερική βλάβη
Προστασία ξηρής
λειτουργίας
∆ιακόπτης ροής
Επανάταξη του
συναγερμού
Λειτουργία έκτακτης
ανάγκης
Βλάβη, πιλοτική αντλία
Εναλλακτική ρύθμιση 2 - 7
Μειωμένη λειτουργία
Πάυση αντλίας 1 - 6
Παύση πιλοτικής αντλίας
Παύση εφεδρικής αντλίας
Μόνο αντλίες που έχουν οριστεί στο σύστημα
Σημείωση
μπορούν να επιλεχθούν στην οθόνη.
Βλέπε τα σχετικά κεφάλαια για περισσότερες πληροφορίες
σχετικά με τις λειτουργίες.
Κατά κανόνα, μία κλειστή επαφή ενεργοποιεί την επιλεγμένη
λειτουργία.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Ψηφιακές είσοδοι.
Πρόγραμμα
=
λειτουργίας "Ελάχ."
Πρόγραμμα
=
λειτουργίας "Μέγ."
Πρόγραμμα
= λειτουργίας "Από
χρήστη"
= Εξωτερική βλάβη
= Έλλειψη νερού
= Παροχή
Οι συναγερμοί έχουν
=
επαναταχθεί
Πρόγραμμα
λειτουργίας
=
"Λειτουργία έκτακτης
ανάγκης"
= Βλάβη
Το σημείο ρύθμισης
=
έχει επιλεχθεί
Ενεργοποίηση της
= "Μειωμένη
λειτουργία"
Αναγκάζει την αντλία
=
να σταματήσει
