6. Instalace
Před instalací zkontrolujte, zda je systém dodaný podle
objednávky a zda nejsou viditelné části poškozeny.
6.1 Mechanická instalace
MPC musí být instalováno v dobře větrané místnosti, aby bylo
zabezpečeno dostatečné chlazení řídící skříně.
Čerpadla instalujte v souladu s instalačními a provozními
předpisy dodanými k čerpadlům.
Stanice Control MPC není určena pro instalaci venku
Pozor
a nesmí být vystavena přímému slunečnímu svitu.
6.2 Elektrická instalace
Varování
Elektrické připojení smí provést pouze povolaný
odborník v souladu s platnými místními předpisy a
příslušným schématem zapojení.
• Elektrická instalace systému musí vyhovovat třídě krytí IP54.
• Ujistěte se, že systém je vhodný pro napájecí napětí, ke
kterému bude připojen.
• Zkontrolujte, zda průřez připojovacích vodičů odpovídá
údajům uvedeným ve schématu zapojení.
6.3 Spuštění
1. Zapněte napájecí napětí.
2. Vyčkejte, než se na displeji objeví první zobrazení.
3. Nejprve se zapne CU 352 a spustí se průvodce,
který uživatele bude provázet základními nastaveními.
4. Postupujte podle pokynů na každém displeji.
5. Jestliže je průvodce nastavením na konci, zkontrolujte, zda
jsou všechna čerpadla nastavena na "Automaticky" v menu
"Stav".
6. Přejděte do menu "Provoz".
7. Zvolte provozní režim ''Normální" a stiskněte [ok].
8. Nyní je systém připraven k provozu.
Grundfos může dodat hydraulické parametry
čerpadel CR, CRI, CRE a CRIE, v jejichž rámci si
můžete stáhnout soubory GSC přímo do řídící
jednotky CU 352. Elektrické parametry výkonu
Pokyn
zadejte ručně.
U všech ostatních typů čerpadel je potřeba zadat
hydraulické a elektrické údaje o čerpadle ručně. Viz
část 8.7.39 Údaje křivky čerpadla

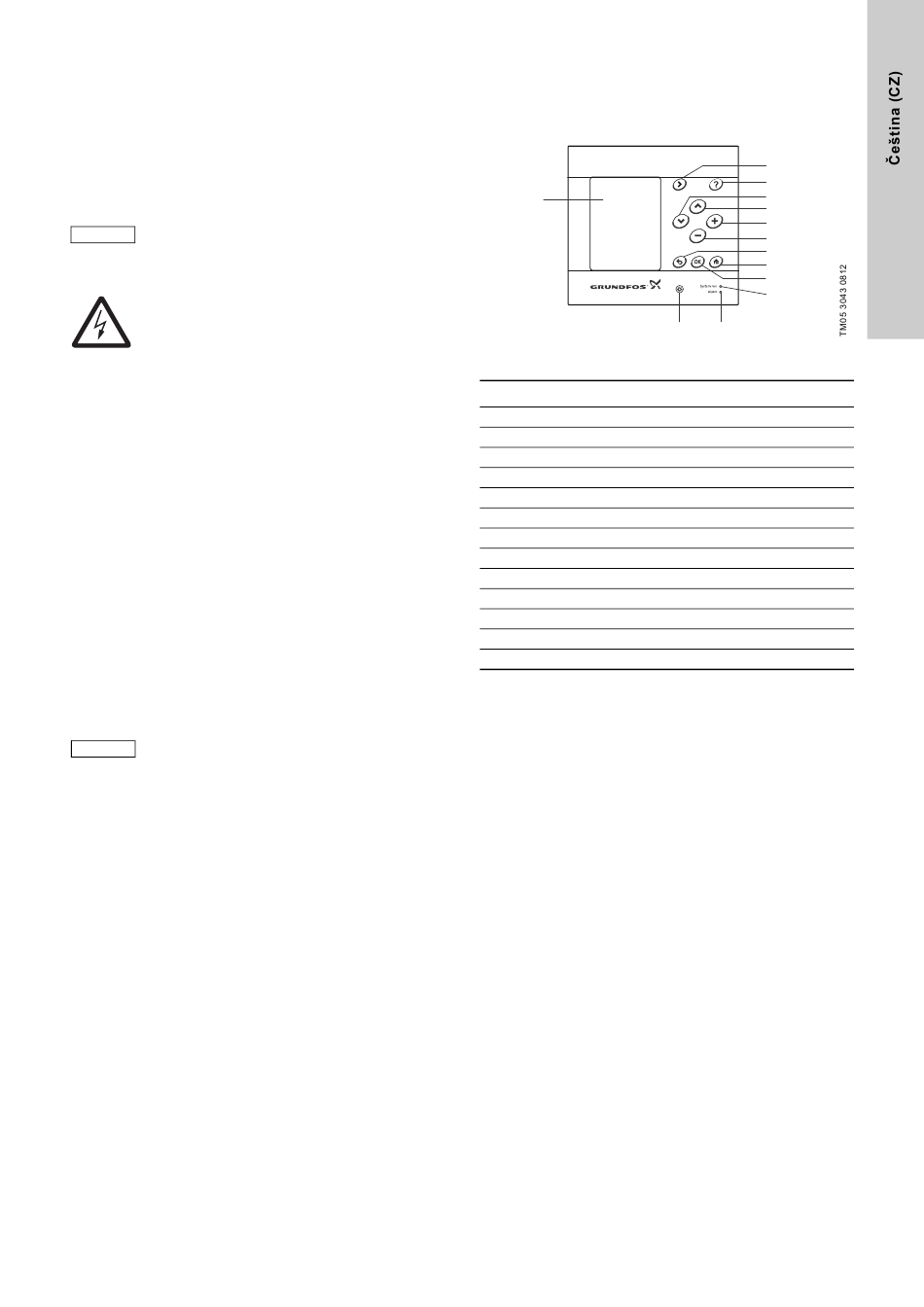

7. Ovládací panel
Ovládací panel na přední straně řídící jednotky obsahuje displej,
řadu tlačítek a dvě světelné signálky. Ovládací panel umožňuje
ruční nastavení a sledování výkonu stanice.
Obr. 4
Pol.
1
2
3
4
5
6
7
8
9
10
11
12
13
(4.3.19).
CU 352
1
13
Ovládací panel
Popis
Displej
Šipka vpravo
Pomoc
Nahoru
Dolů
Plus
Minus
Zpět
Zpět na začátek
OK
Světelná signálka, provoz (zelená)
Světelná signálka, porucha (červená)
Jas
2
3
5
4
6
7
8
9
10
11
12
