3
Plūsmas ātrums [m /h]
100
75
50
25
5 50 70.7

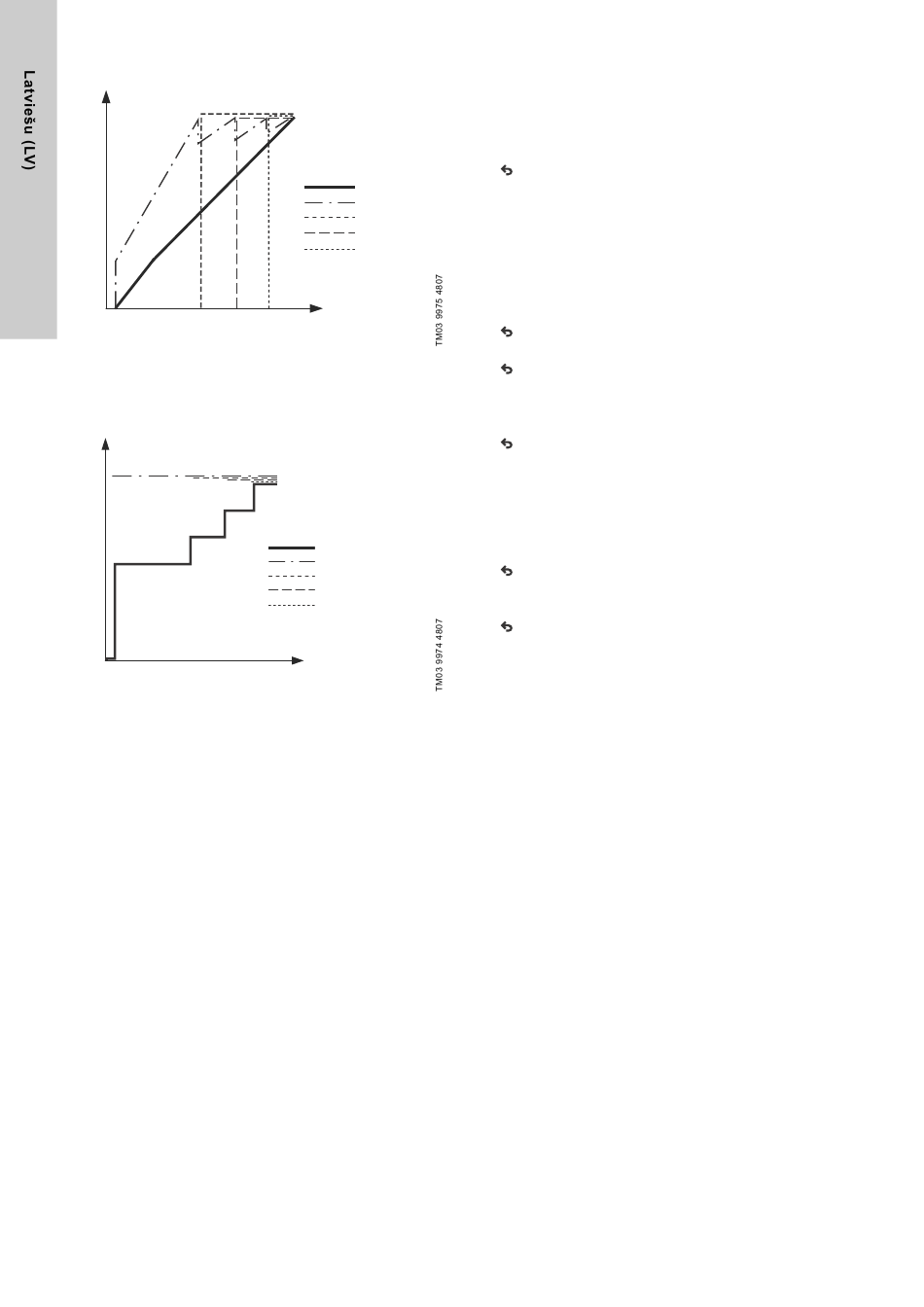

25. ilustr. Sistēmas MPC-F vaļējas ķēdes regulēšanas
raksturlīkne
3
Plūsmas ātrums [m /h]
100
75
50
25
5 50 70.7 86.6
26. ilustr. Sistēmas MPC-S vaļējas ķēdes regulēšanas
raksturlīkne
Iestatīšanas diapazons
Saistībā ar vaļēju ķēdi jāveic šādi iestatījumi:
• Nenoslēgts kontūrs
• Iestatīt 1. uzd. vērt., nenoslēgts kontūrs
• Ārēja uzd. vērtības korekc.
• Norm..
844
Plūsmas
ātrums
Sūknis 1
Sūknis 2
Sūknis 3
Sūknis 4
Ievade [%]
no ārējā
86.6 100 regulatora
Plūsmas
ātrums
Sūknis 1
Sūknis 2
Sūknis 3
Sūknis 4
Ievade [%]
no ārējā
100 regulatora
Iestatīšana, izmantojot vadības pulti
Lai iestatītu ārēju vadības avotu sistēmas vadīšanai, jārīkojas
šādi.
• Darbība > Citi iestatījumi > Vad. režīms.
• Jāizvēlas: Nenoslēgts kontūrs.
• Jāizvēlas: Izsl.
1. x 2.
2. Jāiestata uz 100 %. Iestatīt 1. uzd. vērt., nenoslēgts kontūrs.
3. Iestat. > Prim. vad. ierīce > Ārēja uzd. vērtības korekc. > Uz
analogā ievada iestīšanu.
4. Jāizvēlas analogais ievads un diapazons.
5. Jāizvēlas:
• Izmēr. ieejas vērt..
Parādās displejs 4.3.8.1.1.
• Jāizvēlas: 0-100 % sign..
6. .
7. Jāiestata sensora minimālā un maksimālā vērtība.
8. x 2.
9. Jāizvēlas:
• Ievada vērtību koriģē
• 0-100 % sign..
10. .
11. Jāizvēlas: Iestatīt korekc. f-ciju.
(Sk. arī punktā 8.7.6.)
12. Jāiestata punktu skaits.
13. Jāiestata: Ārējā ievada vērtība. (Punkts 1.)
14. Jāiestata kā procenti: Samaz. uzd. vērt. līdz. (Punkts 1.)
15. Jāatkārto darbība 13 un 14 visiem izvēlētajiem punktiem.
16. .
17. Jāiestata kā sekundes: Filtr.laiks.
18. Jāizvēlas: Iespēj..
19. x 2.
20. Jāizvēlas:
• Darbība
• Norm..
Tagad spiediena paaugstināšanas sistēmu var vadīt ārējs
regulators.
Izgatavotājuzņēmuma iestatījums
Noslēgtas ķēdes (Closed loop) vadība.
