8.4.2 Systema (1.2)

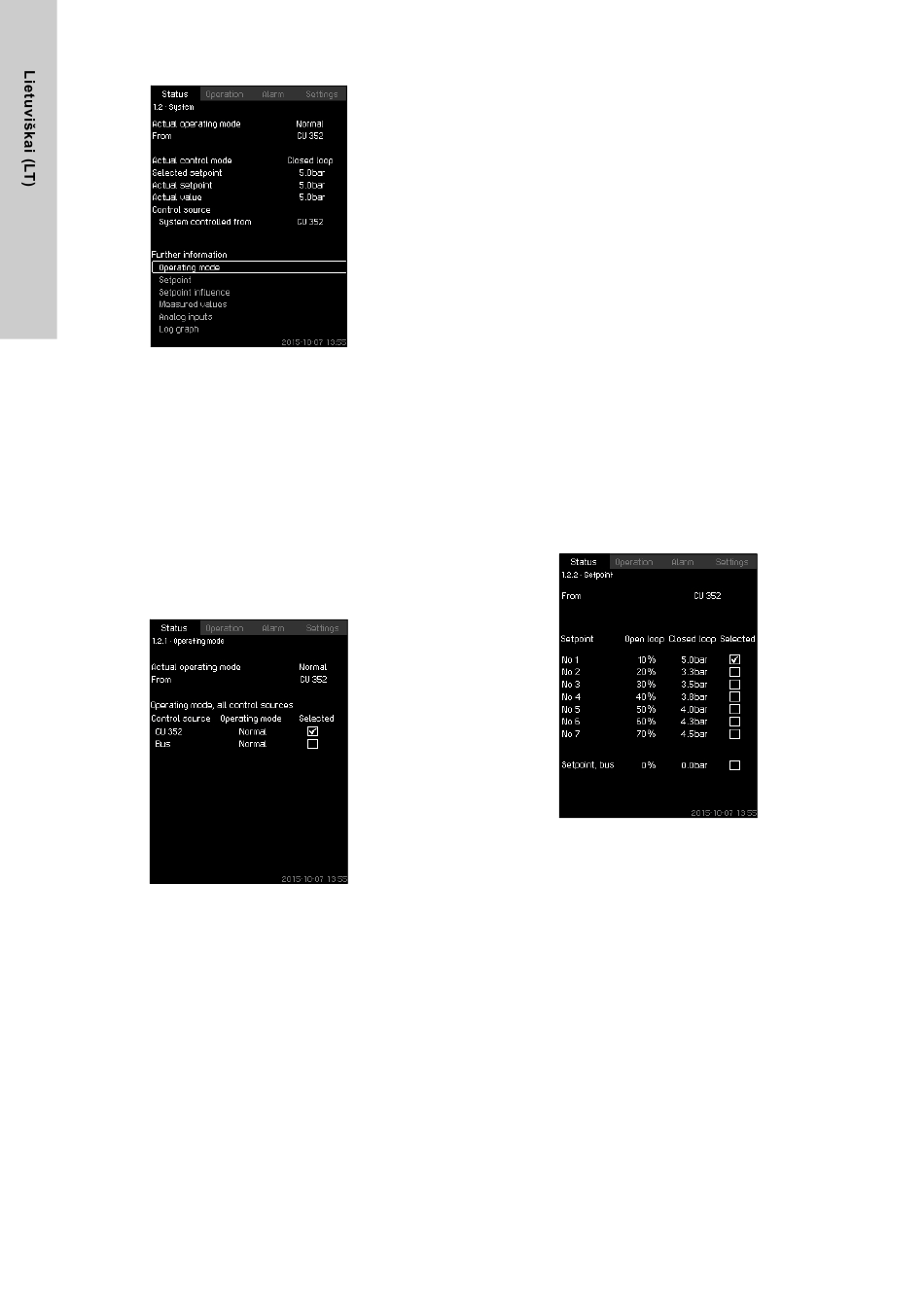

8. pav. Systema
Aprašymas
Šiame ekrane rodoma darbinė sistemos būsena. Iš čia galima
atsidaryti papildomus ekranus, rodančius išsamesnę informaciją.
Per šį ekraną galima atsidaryti ekranus, rodančius:
• Operating mode
• Setpoint
• Setpoint influence
• Measured values
• Analog inputs
• Log graph
• Battery status.
8.4.3 Operating mode (1.2.1)
9. pav. Operating mode
Aprašymas
Šiame ekrane rodomas sistemos darbo režimas ir per ką ji yra
valdoma.
Darbo režimai
Sistema turi šešis darbo režimus:
1. Normalus
– Siurblių našumas reguliuojamas pagal poreikius.
2. Maks.
– Siurbliai dirba pastoviomis didelėmis apsukomis.
Paprastai visi siurbliai dirba maksimaliomis apsukomis.
3. Vartotojo nustatymai
– Siurbliai dirba pastoviomis vartotojo nustatytomis
apsukomis. Paprastai nustatomos apsukos tarp "Max." ir
"Min.".
4. Min.
– Siurbliai dirba pastoviomis mažomis apsukomis. Paprastai
vienas siurblys dirba 70 % apsukų.
776
5. Stop
– Visi siurbliai sustabdyti.
6. Emergency run
– Siurbliai dirba pagal ekrane Emergency run (4.3.5)
padarytus nustatymus.
Našumas, reikalingas šiuose darbo režimuose, gali būti
nustatytas meniu "Nustatymai":
• Maks.
• Min.
• User-defined
• Emergency run.
Žr. skyrius 8.7.35 Min., max. and user-defined duty (4.3.14)
8.7.25 Emergency run (4.3.5).
Esamas darbo režimas gali būti valdomas iš keturių skirtingų
šaltinių:
• sutrikimas
• išorinis signalas
• CU 352
• tinklas
Control source
Sistema gali būti nustatyta nuotoliniam valdymui per išorinį tinklą
(pasirenkamas variantas). Šiuo atveju kontrolinė vertė ir darbo
režimas turi būti nustatyti per tinklą.
Per meniu "Nustatymai" galima pasirinkti, ar valdymo šaltinis bus
CU 352, ar išorinis tinklas.
Šis nustatymas rodomas ekrane "Operating mode".
8.4.4 Setpoint (1.2.2)
10. pav. Setpoint
Aprašymas
Šiame ekrane rodoma pasirinkta kontrolinė vertė, ir ar ji nustatyta
per CU 352, ar per išorinį tinklą.
Ekrane taip pat rodomos visos septynios kontrolinės vertės,
kurias galima pasirinkti per CU 352 (uždaros kilpos ir atviros
kilpos valdymui). Taip pat rodoma, kuri kontrolinė vertė yra
pasirinkta.
Kadangi čia rodoma būsena, šiame ekrane jokių pakeitimų
padaryti neįmanoma.
Kontrolines vertes galima keisti per meniu "Darbas" arba
"Nustatymai". Žr. skyrių 8.7.3 Alternative setpoints
ir
(4.1.2).
