8.7.38 Uživatelem definovaný výkon (4.3.14.3)

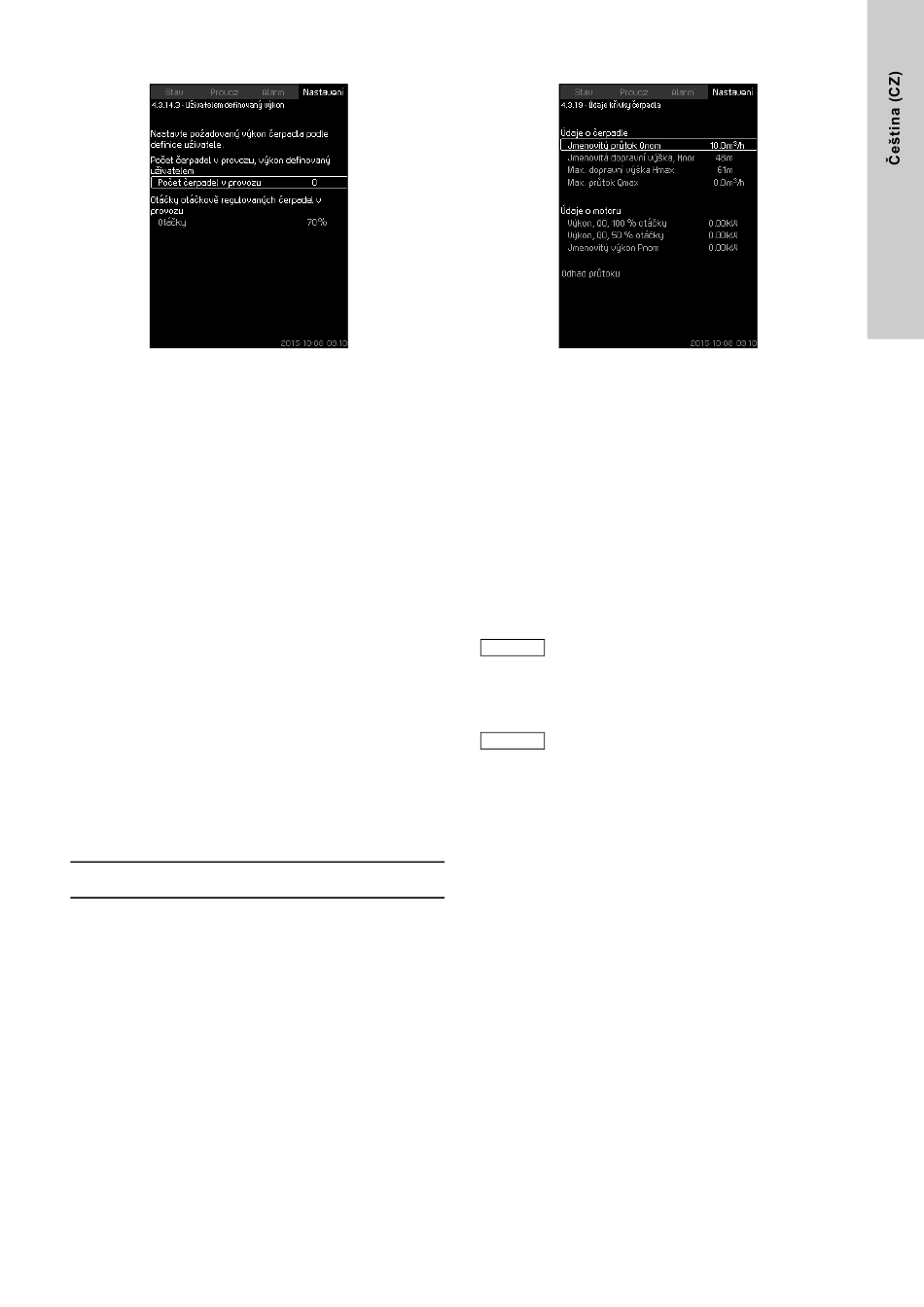

Obr. 84 Uživatelem definovaný výkon
Popis
Můžete nastavit uživatelem definovaný výkon, typicky výkon mezi
min. a max. výkonem.
Funkce umožňuje nastavit výkon čerpadla zvolením počtu
čerpadel, která budou v provozu a nastavení otáček čerpadel s
proměnnými otáčkami.
Tato funkce nejdříve vybírá čerpadla s proměnnými otáčkami.
Pokud počet vybraných čerpadel překročí počet čerpadel s
proměnnými otáčkami, budou spuštěna rovněž čerpadla
napájená ze sítě.
Rozsah nastavení
• Počet čerpadel v provozu.
• Otáčky jako procentní hodnota pro čerpadla s proměnnými
otáčkami.
Poznámka: V systémech obsahujících jen čerpadla s
proměnnými otáčkami je možno nastavit otáčky mezi 25 a
100 %; u systémů obsahujících také čerpadla s proměnnými
otáčkami a čerpadla napájené ze sítě, je možno otáčky
nastavit mezi 70 a 100 %.
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop > Min., max. a
uživatelem definovaný výkon > Uživatelem definovaný výkon.
Zvolte a nastavte:
• Počet čerpadel v provozu, výkon definovaný uživatelem.
• Otáčky.
Tovární nastavení
Funkce je blokovaná, tak bylo nastaveno následující:
Počet čerpadel v provozu během výkonu definovaného
uživatelem:
8.7.39 Údaje křivky čerpadla (4.3.19)
Obr. 85 Údaje křivky čerpadla
Popis
Řídící jednotka CU 352 má určitý počet funkcí, které využívají
následující parametry čerpadla:
• Jmenovitý průtok Qnom
• Jmenovitá dopravní výška, Hnom [m]
• Max. dopravní výška Hmax
• Max. průtok Qmax
• Výkon, Q0, 100 % otáčky
• Výkon, Q0, 50 % otáčky
• Jmenovitý výkon Pnom
Grundfos může dodat hydraulické parametry
čerpadel CR, CRI, CRE a CRIE, v jejichž rámci si
můžete stáhnout soubory GSC přímo do řídící
Pokyn
jednotky CU 352.
U všech ostatních typů čerpadel je potřeba zadat
hydraulické údaje čerpadla ručně.
Elektrické údaje "Výkon, Q0, 100 % otáčky" a
"Výkon, Q0, 50 % otáčky" sa zadávají ručně u všech
Pokyn
typů čerpadel, včetně CR, CRI, CRE a CRIE.
Pro E-čerpadla Grundfos je třeba zadat příkon (P1).
Údaje se čtou prostřednictvím výkonových křivek čerpadla, které
najdete v programu WebCAPS na domovské stránce firmy
Grundfos www.grundfos.com. Viz příklady na obr.
Pokud nemáte program WebCAPS k dispozici, zkuste na
čerpadlo aplikovat tři provozní body:
• Výkon, Q0, 100 % otáčky
0
• Výkon, Q0, 50 % otáčky
• Jmenovitý výkon Pnom.
3
[m /h]
[m]
3
[m /h]
[kW]
[kW]
[kW]
86 až 89.
