8.4.2 Zestaw (1.2)

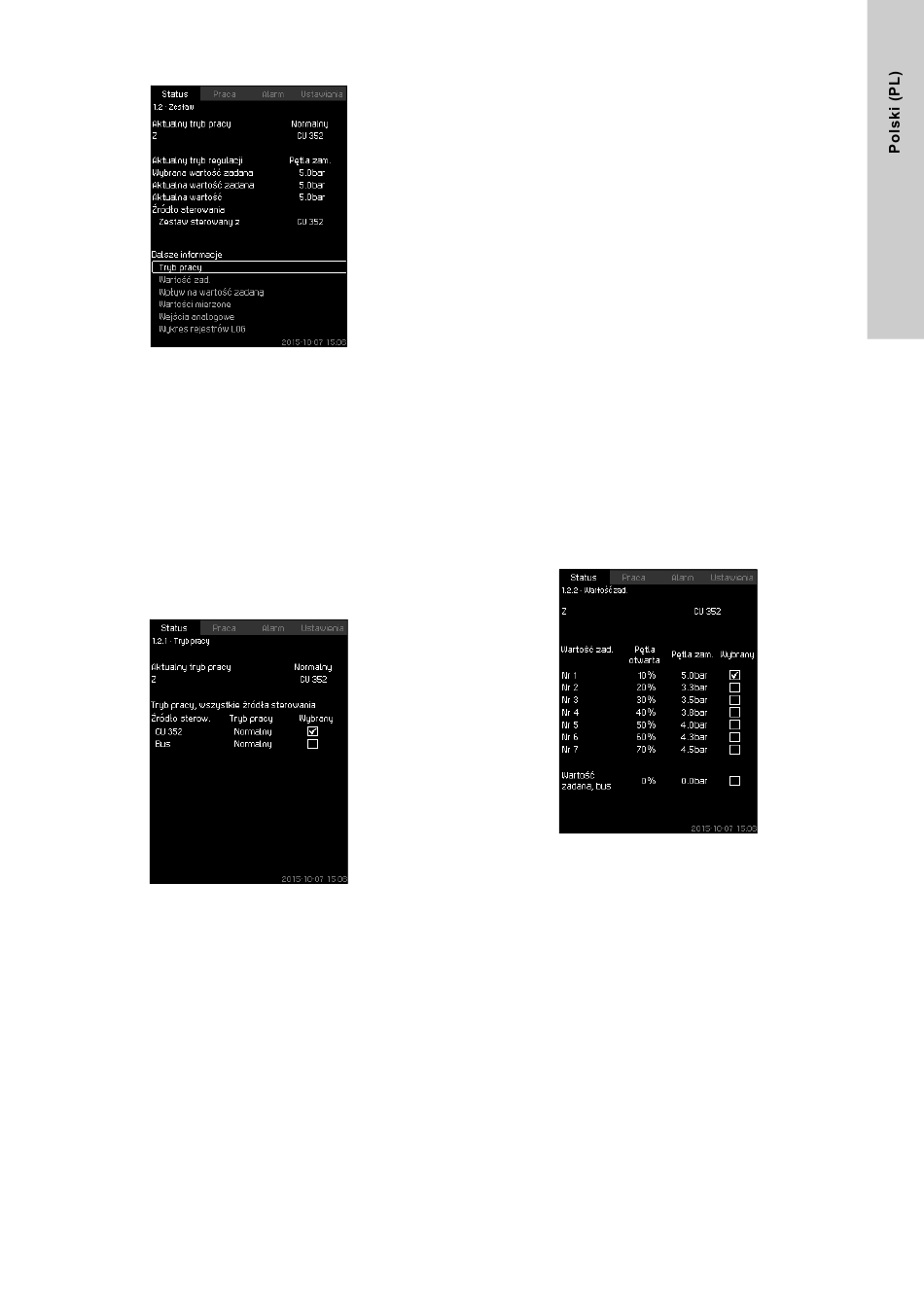

Rys. 8 Zestaw
Opis
Obraz pokazuje stany pracy systemu. Możliwe jest przejście do
dalszych obrazów pokazujących informacje szczegółowe.
Obraz umożliwia otwarcie określonych obrazów dotyczących:
• Tryb pracy
• Wartość zad.
• Wpływ na wartość zadaną
• Wartości mierzone
• Wejścia analogowe
• Wykres rejestrów LOG
• Status baterii.
8.4.3 Tryb pracy (1.2.1)
Rys. 9 Tryb pracy
Opis
Obraz pokazuje tryb pracy zestawu, a także z jakiego źródła jest
sterowany.
Tryby pracy
Zestaw posiada sześć trybów pracy:
1. Normalny
– Pompy dopasowują swoje osiągi do aktualnych potrzeb.
2. Maks.
– Pompy pracują ze stałą wysoką prędkością obrotową.
Normalnie wszystkie pompy pracują z maksymalną
prędkością obrotową.
3. Użytkownika
– Pompy pracują ze stałą predkością obrotową ustawioną
przez użytkownika. Zazwyczaj są to osiągi pomiędzy
"Maks." i "Min.".
4. Min.
– Pompy pracują ze stałą niską prędkością obrotową.
Normalnie pompy pracują z prędkością obrotową 70 %.
5. Stop
– Wszystkie pompy zostały wyłączone.
6. Praca awaryjna
– Pompy pracują zgodnie z ustawieniami wykonanymi na
obrazie Praca awaryjna (4.3.5) .
Osiągi wymagane w tych trybach pracy można ustawić w menu
"Ustawienia":
• Maks.
• Min.
• Użytkownika
• Praca awaryjna.
Patrz rozdz. 8.7.35 Obciążenie min., maks. i użytkownika (4.3.14)
i 8.7.25 Praca awaryjna (4.3.5).
Aktualny tryb pracy może być sterowany z czterech różnych
źródeł:
• zakłócenie
• sygnał zewnętrzny
• CU 352
• Bus.
Źródło sterowania
Zestaw może zostać ustawiony na sterowanie zdalne poprzez
zewnętrzną szynę komunikacyjną bus (opcja). W takim
przypadku należy ustawić wartość zadaną i tryb pracy poprzez
szynę komunikacyjną bus.
W menu "Ustawienia" możliwy jest wybór źródła sterowania
pomiędzy CU 352, a zewnętrzną szyną komunikacyjną bus.
Status tych ustawień jest pokazany na obrazie "Tryb pracy".
8.4.4 Wartość zad. (1.2.2)
Rys. 10 Wartość zad.
Opis
Obraz pokazuje wybraną wartość zadaną oraz gdzie została
ustawiona czy na CU 352 czy poprzez szynę komunikacyjną bus.
Obraz pokazuje również wszystkie siedem możliwych wartości
zadanych pochodzących z CU 352 (dla sterowania w pętli
zamkniętej lub otwartej). Jednocześnie wyświetlana jest wybrana
wartość zadana.
Ponieważ jest to obraz statusu nie ma możliwości wykonania
ustawień.
Wartość zadana może być zmieniona w menu "Praca" lub
"Ustawienia". Patrz rozdz. 8.7.3 Alternatywne wartości zadane
(4.1.2).
