8.7.6 Nastavení funkce ovlivnění (4.1.3.2)

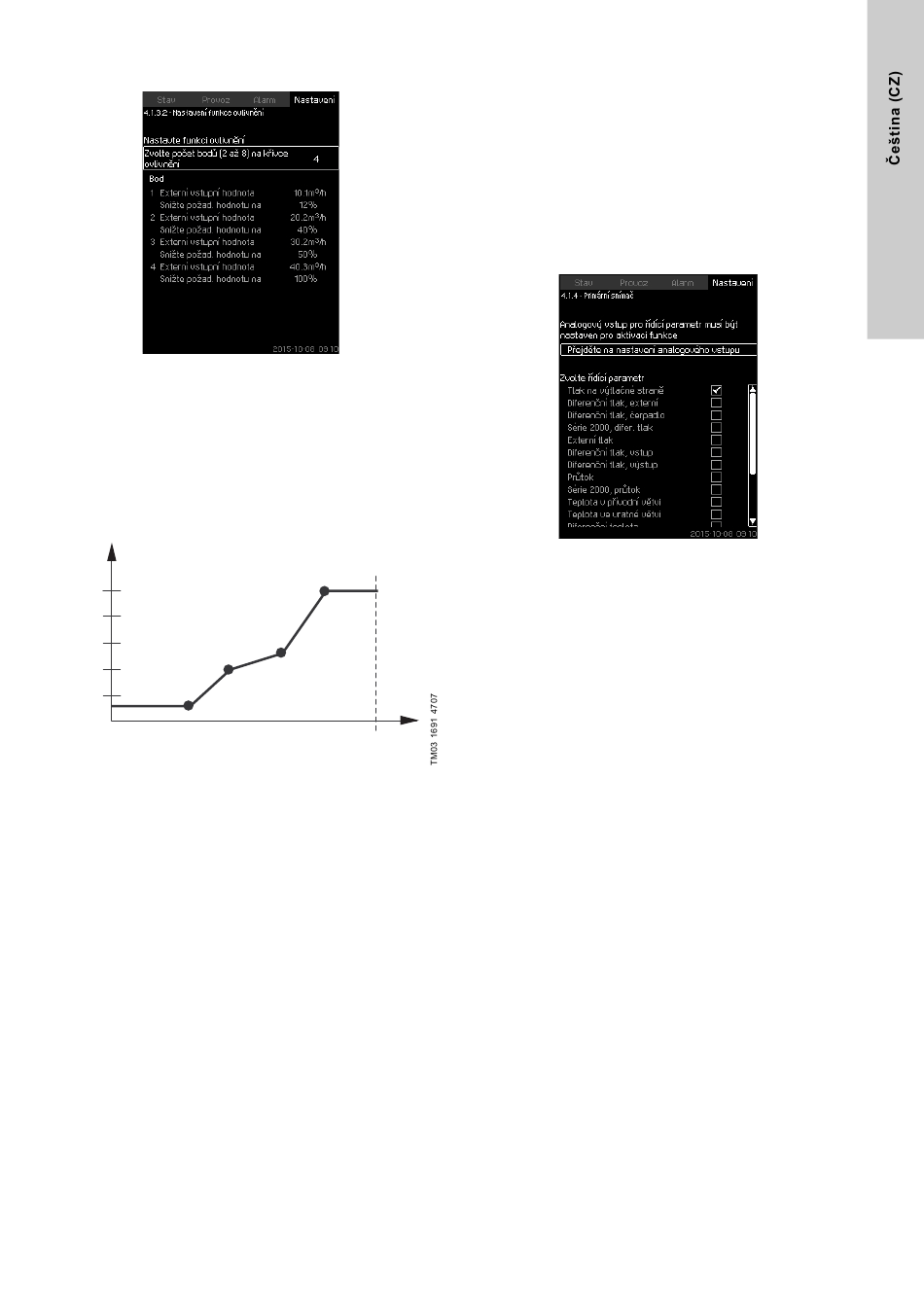

Obr. 42 Nastavení funkce ovlivnění
Popis
Můžete zvolit vztah mezi měřicím parametrem který bude
ovlivňovat požadovanou hodnotu a požadovanou míru ovlivnění v
procentech.
Tento vztah nastavíte zadáním hodnot z tabulky zadáním max.
osmi bodů na ovládacím panelu.
Příklad:
Vliv požadované hodnoty [%]
100
80
60
2
40
1
20
Obr. 43 Vztah mezi ovlivněním požadované hodnoty a
průtokem
Řídící jednotka tlakové stanice kreslí přímky mezi body.
Od minimální hodnoty příslušného snímače (v příkladu 0 m
prvnímu bodu vede horizontální čára. Stejně tak je tomu v
případě čáry od posledního bodu k maximální hodnotě snímače
3
(v příkladu 50 m /h).
Rozsah nastavení
Lze vybrat dva až osm bodů. Každý bod obsahuje vztah mezi
hodnotou parametru, který ovlivňuje požadovanou hodnotu a
ovlivněním hodnoty.
4
3
50
3
Jmenovitý průtok [m /h]
3
/h) k
Nastavení pomocí ovládacího panelu
• Nastavení > Primární regulátor > Ovlivnění externí
požadované hodnoty.
1. Nastavte funkci ovlivnění.
2. Nastavte počet bodů.
3. Nastavte: Externí vstupní hodnota. (Bod 1.)
4. Nastavte jako procenta: Snižte požad. hodnotu na. (Bod 1.)
5. Opakujte kroky 2 až 4 pro všechny požadované parametry.
Tovární nastavení
Funkce není povolena.
8.7.7 Primární snímač (4.1.4)
Obr. 44 Primární snímač
Popis
Můžete zvolit řídící parametr systému a nastavit snímač k měření
hodnoty.
Rozsah nastavení
• Tlak na výtlačné straně
• Diferenční tlak, externí
• Diferenční tlak, čerpadlo
• Série 2000, difer. tlak
• Externí tlak
• Diferenční tlak, vstup
• Diferenční tlak, výstup
• Průtok
• Série 2000, průtok
• Teplota v přívodní větvi
• Teplota ve vratné větvi
• Diferenční teplota
• Okolní teplota
• Teplota ve vratné větvi, externí
• Signál 0-100 %
• Nepoužito.
