8.3 Opis funkcji
Opis funkcji podzielony jest na o cztery główne menu jednostki
sterowania CU 352:
• Status
• Praca
• Alarm
• Ustawienia.
Jeżeli nie podano inaczej, funkcje dotyczą wszystkich wariantów
sterowania.
8.4 Status (1)

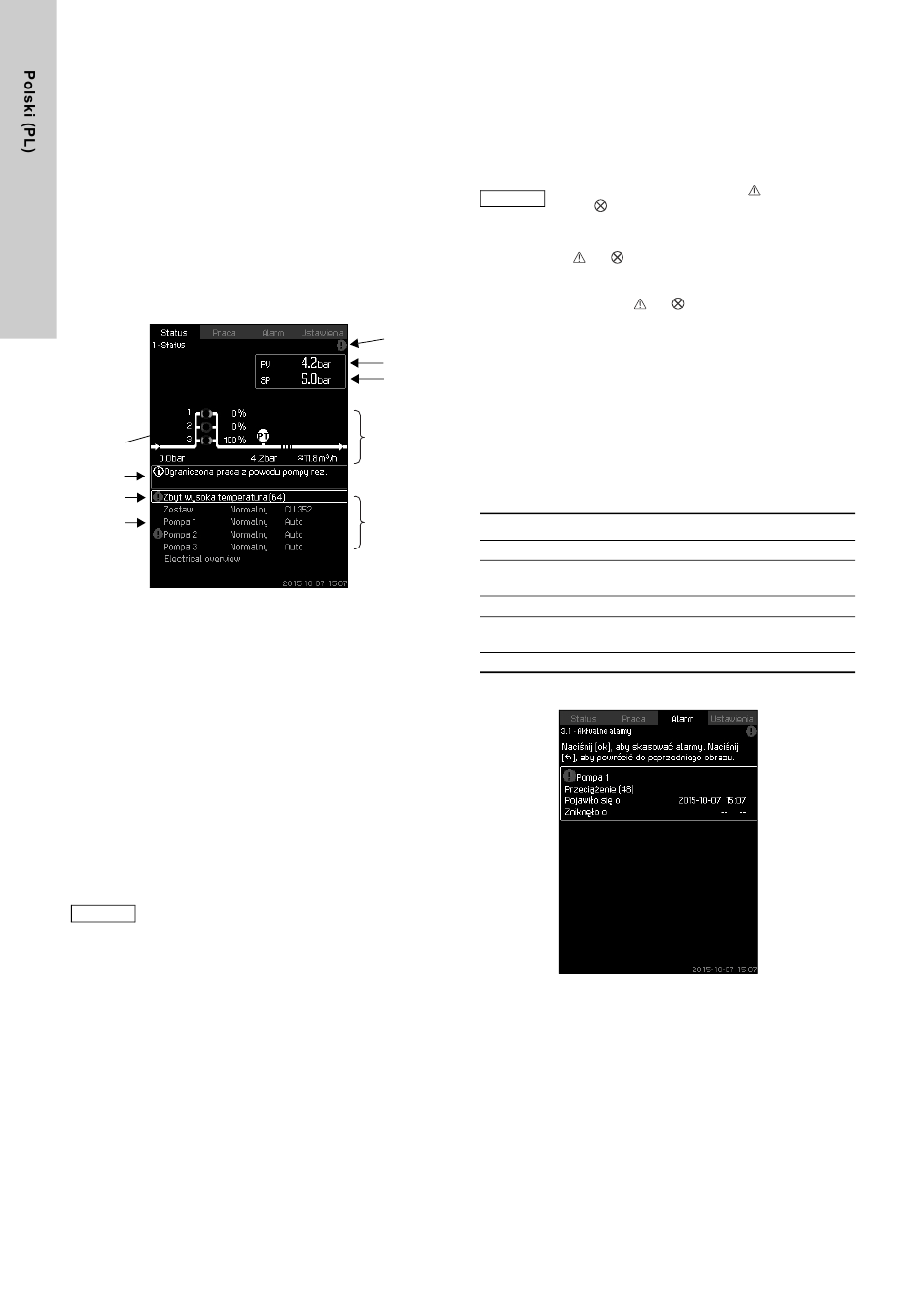

Pierwszy obraz statusu pokazano poniżej. Ten obraz pokazuje
się kiedy zasilanie zostało włączone oraz pojawi się jeżeli
przyciski na panelu sterowania nie były używane przez ponad
15 minut.
E
I
C
D
Rys. 6 Status
Opis
W menu nie można dokonywać żadnych ustawień.
Aktualna wartość (wartość procesowa, PV) parametru regulacji,
przeważnie ciśnienie tłoczenia, jest pokane w górnym prawym
rogu (G) razem z wybraną wartością zadaną (SP) (H).
W górnej połowie wyświetlacza (A) pokazany jest schemat
graficzny systemu pompowego. Wybrane parametry mierzone
pokazane są w postaci symbolu czujnika wraz z aktualną
wartością mierzoną.
W systemach Hydro MPC-E w których różnica ciśnienia pomp
oraz dane charakterystyki pomp są znane, wyświetlacz będzie
pokazywać obliczony przepływ, kiedy wydajność i prędkość pomp
znajdują się w zakresie przedziału w którym możliwe jest
oszacowanie natężenia przepływu.
≈ : Wskazuje, że obliczenie przepływu jest wartością
szacunkową.
Obliczenie przepływu może różnić się od wartości
RADA
mierzonej.
W środkowej części obrazu pojawi się pole informacyjne (I)
w przypadku wystąpienia jakiegokolwiek z poniższych zdarzeń:
• Ograniczona praca z powodu pompy rez.
• Wpływ ciśn. proporcjonalnego aktywny
• Zew. wpływ na wartość zadaną aktywny
• Alternatywna wartość zadana aktywna
• Zwiększenie małego przepływu aktywne
• Ciśnienie upustowe aktywne
• Program czasowy aktywny
• Zdalne sterowanie przez Ethernet
• Zdalne sterowanie przez GENI (RS-485)
• Ograniczenie z powodu pracy zredukowanej
• Wyłączenie z powodu małego przepływu.
964
Dolna połowa wyświetlacza (B) pokazuje:
• ostatni aktualny alarm, jeśli zaistniał, oraz przyczynę
zakłócenia wraz z jego kodem w nawiasie
• status zestawu wraz z aktualnym trybem pracy i bieżącą
wartością parametru regulacji
• status pompy wraz z aktualnym trybem pracy.
W przypadku pojawienia się zakłócenia, w wierszu
(C) pojawi się symbol ostrzeżenia
RADA
alarmu
przykład "Zbyt wysoka temperatura (64)".
W przypadku pojawienia się zakłócenia związanego z jedną
z pomp, symbol
statusu (D) danej pompy. Jednocześnie, wskaźnik stanu pompy
(E) zmieni kolor na żółty lub czerwony w sposób opisany
w poniższej tabeli. Symbol
rogu (F) na wyświetlaczu. Symbol będzie wyświetlany w wierszu
górnym wszystkich obrazów tak długo, jak zakłócenie będzie
F
aktualne.
G
Aby otworzyć pasek menu, należy wybrać go przy pomocy
H
przycisku [ ∨ ] lub [ ∧ ] i nacisnąć [ok].
Wyświetlacz umożliwia otwarcie obrazów statusu pokazujących
następująco:
A
• aktualne alarmy
• status zestawu
• status każdej pompy.
Opis statusu pomp
B
Wskaźnik stanu pompy Opis
Zielona, obracająca się
Świeci zielona
Żółta, obracająca się
Świeci żółta
Świeci czerwona.
8.4.1 Aktualne alarmy (3.1)
Rys. 7 Aktualne alarmy
Opis
Ten ekran przedstawia wszystkie aktualne nieskasowane alarmy
w systemie.
Dalsze informacje, patrz rozdziały
i 8.6.3 Alarm log
wraz z przyczyną i kodem alarmu, na
lub pojawi się również na początku wiersza
lub pojawi się w prawym górnym
Praca pompy.
Pompa gotowa do pracy
(nie pracuje).
Ostrzeżenie. Praca pompy.
Ostrzeżenie. Pompa gotowa do pracy
(nie pracuje).
Alarm. Pompa zatrzymana.
8.6.2 Aktualne alarmy (3.1)
(3.2).
lub symbol
