8.7.51 Ulkoinen vika (4.4.4)

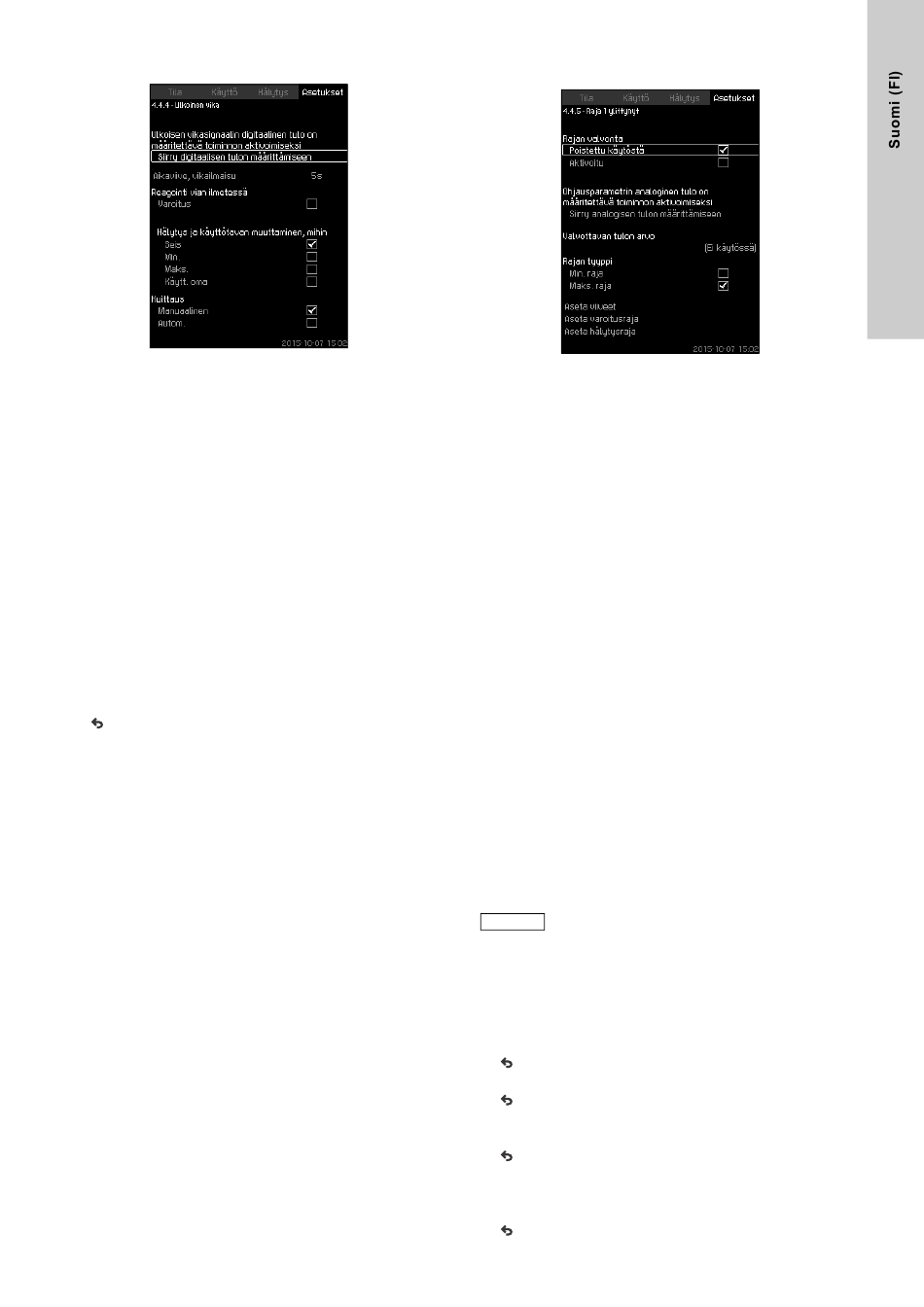

Kuva 101Ulkoinen vika
Kuvaus
Tätä toimintoa käytetään, kun CU 352 pystyy vastaanottamaan
vikasignaalin ulkoiselta koskettimelta. Ulkoisen vian tapauksessa
CU 352 ilmaisee varoituksen tai hälytyksen. Hälytyksen ilmetessä
järjestelmä siirtyy toiseen manuaaliseen käyttömuotoon, esimer-
kiksi "Seis".
Asetusalue
• Digitaalisen tulon valinta toiminnolle.
• Aikaviiveen asetus koskettimen sulkeutumisesta CU 352:n
reagointiin.
• Reagointi ulkoisen vian ilmetessä: Varoitus tai hälytys ja käyt-
tömuodon vaihto.
• Uudelleenkäynnistys hälytyksen jälkeen: Manuaalinen tai
automaattinen.
Asetus ohjauspaneelista
• Asetukset > Valvontatoiminnot > Ulkoinen vika > Siirry digitaal-
isen tulon määrittämiseen.
Näyttö Digitaaliset tulot (4.3.7) tulee näkyviin.
6. Aseta tulo asetukseen "Ulkoinen vika".
7. .
8. Aseta: Aikaviive, vikailmaisu.
9. Jos vain varoitus on tarpeen ulkoisen vian ilmetessä, valitse
"Varoitus".
Jos järjestelmän halutaan antavan hälytyksen ja vaihtavan
käyttömuotoa ulkoisen vian ilmetessä, valitse käyttömuoto
"Manuaalinen" tai "Autom.".
Tehdasasetus
Toiminto on poistettu käytöstä. Jos toiminto otetaan käyttöön,
seuraavat tehdasasetukset ovat voimassa:
• Aikaviive: 5 sekuntia.
• Käyttömuoto hälytystilanteessa: Seis.
• Uudelleenkäynnistys: Manuaalinen.
8.7.52 Raja 1 ylittynyt (4.4.5 - 4.4.6)
Kuva 102Raja 1 ylittynyt
Kuvaus
Tällä toiminnolla CU 352 voi valvoa asetettuja analogisten arvo-
jen rajoja. Se reagoi, jos arvot ylittävät asetetut rajat.
Jokainen raja voidaan asettaa maksimi- tai minimiarvona.
Lisäksi jokaiselle valvotulle arvolle on määriteltävä varoitus- ja
hälytysraja.
Tämä toiminto mahdollistaa kahden paikan samanaikaisen val-
vonnan pumppujärjestelmässä. Esimerkiksi kuluttajan saaman
paineen ja pumpun painepuoleen paineen. Tämä varmistaa, ettei
lähtöpaine saavuta kriittistä arvoa.
Jos arvo ylittää varoitusrajan, annetaan varoitus. Jos arvo ylittää
hälytysrajan, pumput pysähtyvät.
Rajan ylityksen havaitsemisen ja varoituksen tai hälytyksen akti-
voitumisen välille voidaan asettaa viive. Myös varoituksen tai
hälytyksen kuittaukselle voidaan asettaa viive.
Varoitus voidaan kuitata automaattisesti tai manuaalisesti.
On myös mahdollista määritellä, käynnistyykö järjestelmä auto-
maattisesti hälytyksen jälkeen vai onko hälytys kuitattava manu-
aalisesti. Uudelleenkäynnistystä voidaan viivästää asetettavan
ajan verran. On myös mahdollista asettaa käynnistysviive varmis-
tamaan, että järjestelmä saavuttaa vakaan tilan ennen kuin toi-
minto aktivoituu.
Asetusalue
• analogisen tulon valinta toiminnolle
• valvottava tulon arvo
• rajan tyyppi (min./maks.)
• varoitusraja
• hälytysraja.
Asetus ohjauspaneelista
Analogiset tulot on asetettava oikein ennen kuin toi-
Huomaa minto otetaan käyttöön.
Katso kappale 8.7.28 Analogiset tulot
• Asetukset > Valvontatoiminnot > Raja 1 ylittynyt / Raja 2 ylit-
tynyt > Siirry analogisen tulon määrittämiseen.
1. Valitse analoginen tulo.
2. Valitse: Valvottavan tulon arvo.
Näyttö 4.3.8.1.1 tulee näkyviin.
3. Valitse tuloliitäntä.
4. .
5. Aseta anturin minimi- ja maksimiarvo.
6. x 2.
7. Valitse: Valvottavan tulon arvo.
8. Valitse tuloliitäntä.
9. .
10. Valitse:
• Min. raja / Maks. raja.
• Aseta viiveet.
11. .
(4.3.8).
