8.5 Funzionam. (2)
In questo menu è possibile impostare dei parametri di base, come
setpoint, modalità di funzionamento, modalità di regolazione e il
controllo individuale delle pompe.
8.5.1 Funzionam. (2)
A
C

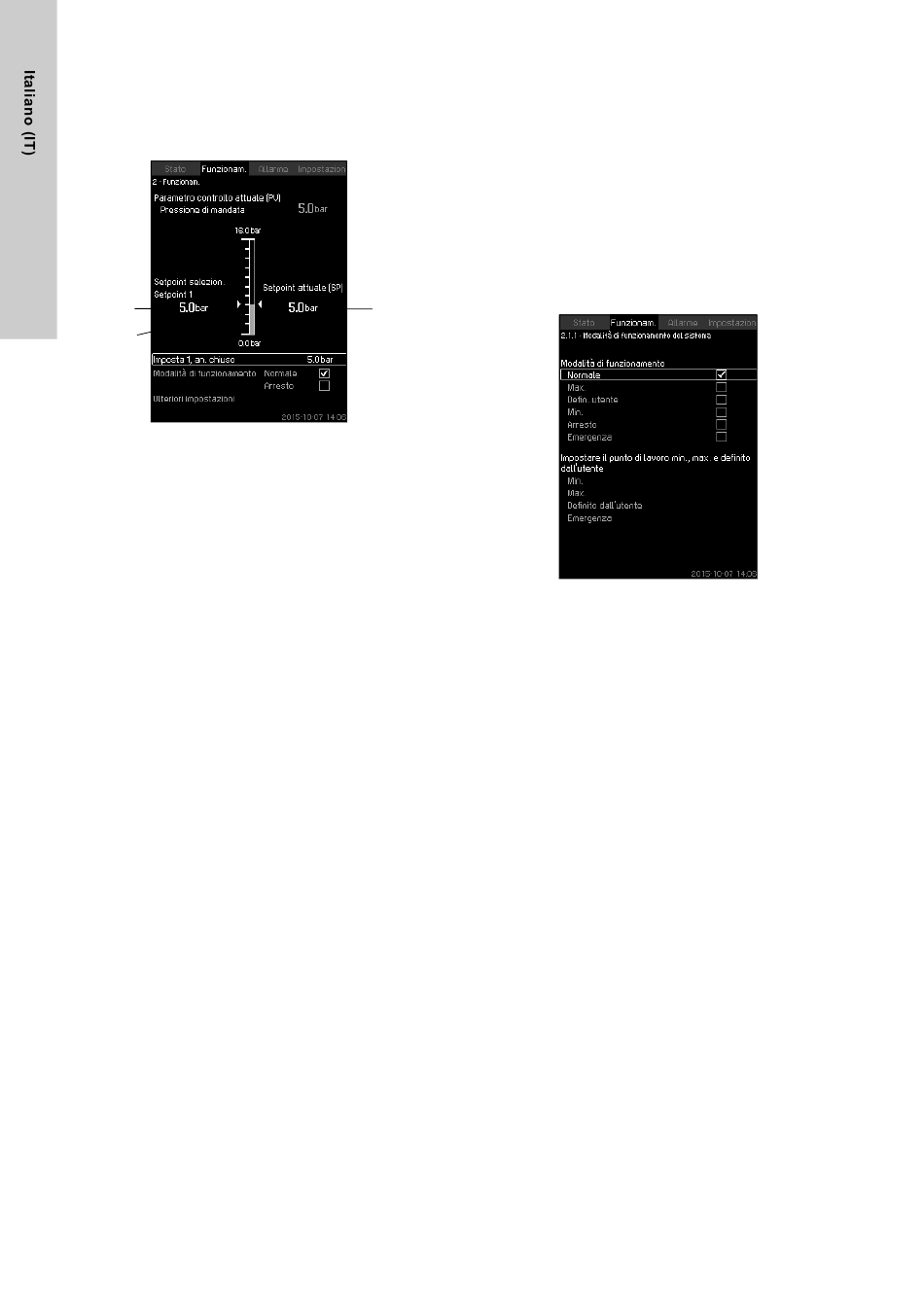

Fig. 17 Funzionam.
Descrizione
La colonna indica la gamma di impostazione. Nelle regolazione
ad anello chiuso, corrisponde alla gamma del sensore primario,
qui 0-16 bar. Nella regolazione ad anello aperto, la gamma di
impostazione è 0-100 %.
A sinistra della colonna viene visualizzato il setpoint selezionato
1 (A), cioè il valore impostato nella schermata. A destra della
colonna viene visualizzato il setpoint (B) effettivo, cioè il setpoint
che funge da riferimento per il regolatore PI. Se non è stato sele-
zionato alcun tipo di influenza del setpoint esterno, i due valori
saranno identici. Il valore misurato (pressione di mandata) viene
visualizzato come parte in grigio della colonna (C).
Vedere sezioni 8.7.5 Influenza del setpoint esterno (4.1.3)
8.7.6 Impostazione della funzione di influenza
Sotto la schermata è presente una riga di menu per l'imposta-
zione del setpoint 1 e la selezione della modalità di funziona-
mento, incluse le modalità di funzionamento "Normale" e "Arre-
sto". È possibile selezionare altre impostazioni: modalità di
funzionamento del sistema, modalità di regolazione, setpoint per
l'anello aperto e chiuso e controllo delle pompe singole.
Gamma di impostazioni
Setpoint:
Regolazione ad
Gamma di misurazione del sensore primario
anello chiuso:
Regolazione ad
0-100 %
anello aperto:
Impostazione tramite pannello di controllo
Setpoint
• Funzionam. > Imposta setpoint 1, an. aperto / Imposta 1, an.
chiuso.
Impostare il valore.
Mod. di funz.
• Funzionam.
Select: Normale / Arresto.
Ulteriori impostazioni
• Funzionam. > Ulteriori impostazioni.
716
Selezionare una delle impostazioni riportate di seguito:
• Modalità di funzionamento del sistema
(vedere sezione 8.5.2).
• Modalità di regolazione
(vedere sezione 8.5.3).
• Setpoint alternativi
(vedere sezione 8.5.4).
• Controllo individuale delle pompe
(vedere sezione 8.5.6).
Impostazioni di fabbrica
Il setpoint è un valore adatto all'impianto in questione.
L'impostazione di fabbrica può essere stata modificata nel menu
di avviamento.
8.5.2 Modalità di funzionamento del sistema (2.1.1)
B
Fig. 18 Modalità di funzionamento del sistema
Descrizione
Il sistema può essere impostato su sei diverse modalità di funzio-
namento. "Normale" è l'impostazione tipica. Vedere sezione
e
8.4.3 Mod. di funz.
(4.1.3.2).
Le prestazioni di queste modalità di funzionamento possono
essere impostate in questo menu:
• Max.
• Min.
• Defin. utente
• Emergenza.
Gamma di impostazioni
• Normale
• Max.
• Min.
• Defin. utente
• Arresto
• Emergenza.
Impostazione tramite pannello di controllo
• Funzionam. > Ulteriori impostazioni > Modalità di funziona-
mento del sistema > Modalità di funzionamento.
Selezionare la riga desiderata nella parte inferiore della scher-
mata per impostare le prestazioni di funzionamento min., max.,
definito dall'utente o di emergenza. Vedere sezioni
di lavoro min., max. e defin. utente (4.3.14)
8.7.25 Funzionamento di emergenza
Impostazioni di fabbrica
Normale.
(1.2.1).
e
(4.3.5).
8.7.35 Punto
