8.7.38 Λειτουργία χρήστη (4.3.14.3)

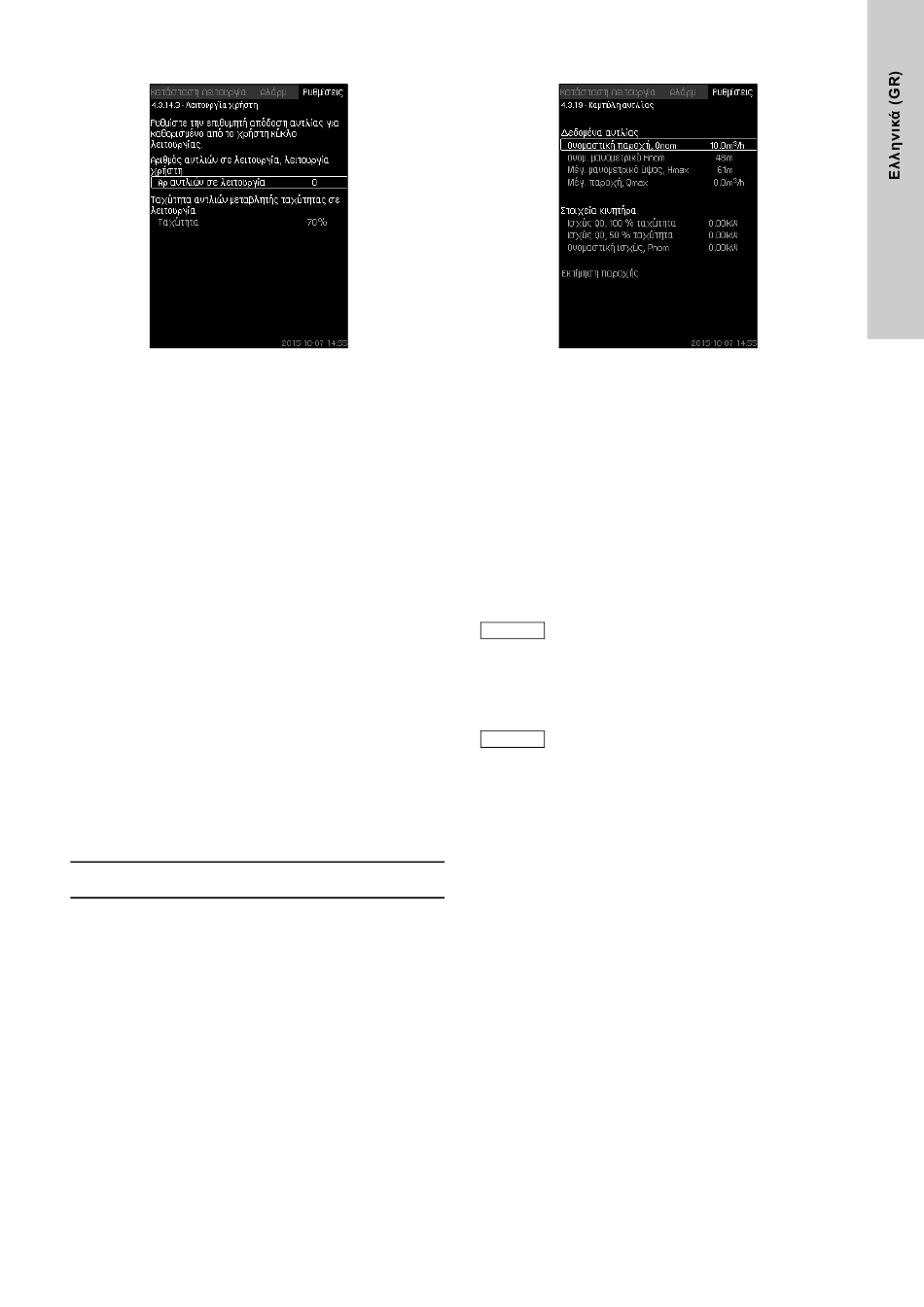

Σχ. 84 Λειτουργία χρήστη
Περιγραφή
Η καθορισμένη από το χρήστη απόδοση, συνήθως μία απόδοση
μεταξύ ελάχ. και μέγ. λειτουργίας, μπορεί να ρυθμιστεί εδώ.
Η λειτουργία προσφέρει τη δυνατότητα ορισμού μίας απόδοσης
αντλίας επιλέγοντας τον αριθμό των αντλιών που λειτουργούν και
την ταχύτητα των αντλιών μεταβλητής ταχύτητας.
Αυτή η λειτουργία αρχικά επιλέγει τις αντλίες μεταβλητής
ταχύτητας. Εάν ο αριθμός των επιλεγμένων αντλιών υπερβαίνει
τον αριθμό αντλιών μεταβλητής ταχύτητας, οι αντλίες που είναι
απευθείας συνδεδεμένες στο δίκτυο εκκινούνται, επίσης.
Περιοχή ρύθμισης
• Αριθμός αντλιών που λειτουργούν.
• Ταχύτητα ως ποσοστό για αντλίες μεταβλητής ταχύτητας.
Σημείωση: Στα συστήματα μόνο με αντλίες μεταβλητής
ταχύτητας, η ταχύτητα μπορεί να οριστεί μεταξύ 25 και 100 %.
Σε συστήματα τόσο με αντλίες μεταβλητής ταχύτητας όσο και
με αντλίες απευθείας συνδεδεμένες στο δίκτυο, η ταχύτητα
μπορεί να οριστεί μεταξύ του 70 και του 100 %.
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης
> Ελάχ., Μέγ. και λειτουργία χρήστη > Λειτουργία χρήστη.
Επιλέξτε και ορίστε:
• Αριθμός αντλιών σε λειτουργία, λειτουργία χρήστη.
• Ταχύτητα.
Εργοστασιακή ρύθμιση
Η λειτουργία δεν είναι ενεργοποιημένη, καθώς έχουν οριστεί τα
παρακάτω:
Αριθμός αντλιών σε λειτουργία κατά τη διάρκεια της
καθορισμένης από το χρήστη λειτουργίας:
8.7.39 Καμπύλη αντλίας (4.3.19)
Σχ. 85 Καμπύλη αντλίας
Περιγραφή
Η CU 352 διαθέτει διάφορες λειτουργίες που χρησιμοποιούν αυτά
τα δεδομένα αντλίας:
• Ονομαστική παροχή, Qnom
• Ονομ. μανομετρικό Hnom
• Μέγ. μανομετρικό ύψος, Hmax [m]
• Μέγ. παροχή, Qmax
• Ισχύς Q0, 100 % ταχύτητα
• Ισχύς Q0, 50 % ταχύτητα
• Ονομαστική ισχύς, Pnom
Η Grundfos μπορεί να διαθέσει υδραυλικά στοιχεία
για τις αντλίες CR, CRI, CRE και CRIE απ' όπου
μπορείτε να κατεβάσετε απευθείας τα αρχεία GSC
Σημείωση
στη CU 352.
Όλοι οι άλλοι τύποι αντλίας απαιτούν χειροκίνητη
εισαγωγή των υδραυλικών στοιχείων.
Τα ηλεκτρικά στοιχεία, "Ισχύς Q0, 100 % ταχύτητα"
και "Ισχύς Q0, 50 % ταχύτητα" πρέπει να εισαχθούν
χειροκίνητα για όλους τους τύπους αντλίας,
Σημείωση
περιλαμβανομένων και των CR, CRI, CRE και CRIE.
Για τις E-αντλίες της Grundfos, πρέπει να εισαχθούν
τα στοιχεία της ισχύος εισόδου (Ρ1).
Τα στοιχεία διαβάζονται μέσω των καμπύλων απόδοσης της
αντλίας, τα οποία μπορούν να βρεθούν στο WebCAPS στη σελίδα
της Grundfos, www.grundfos.com. Βλέπε παραδείγματα στο
σχήμα 86 ως 89.
Εάν το WebCAPS δεν είναι προσβάσιμο, τότε προσπαθήστε να
0 φέρετε την αντλία στα τρία σημεία λειτουργίας:
• Ισχύς Q0, 100 % ταχύτητα
• Ισχύς Q0, 50 % ταχύτητα
• Ονομαστική ισχύς, Pnom.
3
[m /h]
[m]
3
[m /h]
[kW]
[kW]
[kW]
