8.7.27 Digitális bemenetek funkciói (4.3.7.1)

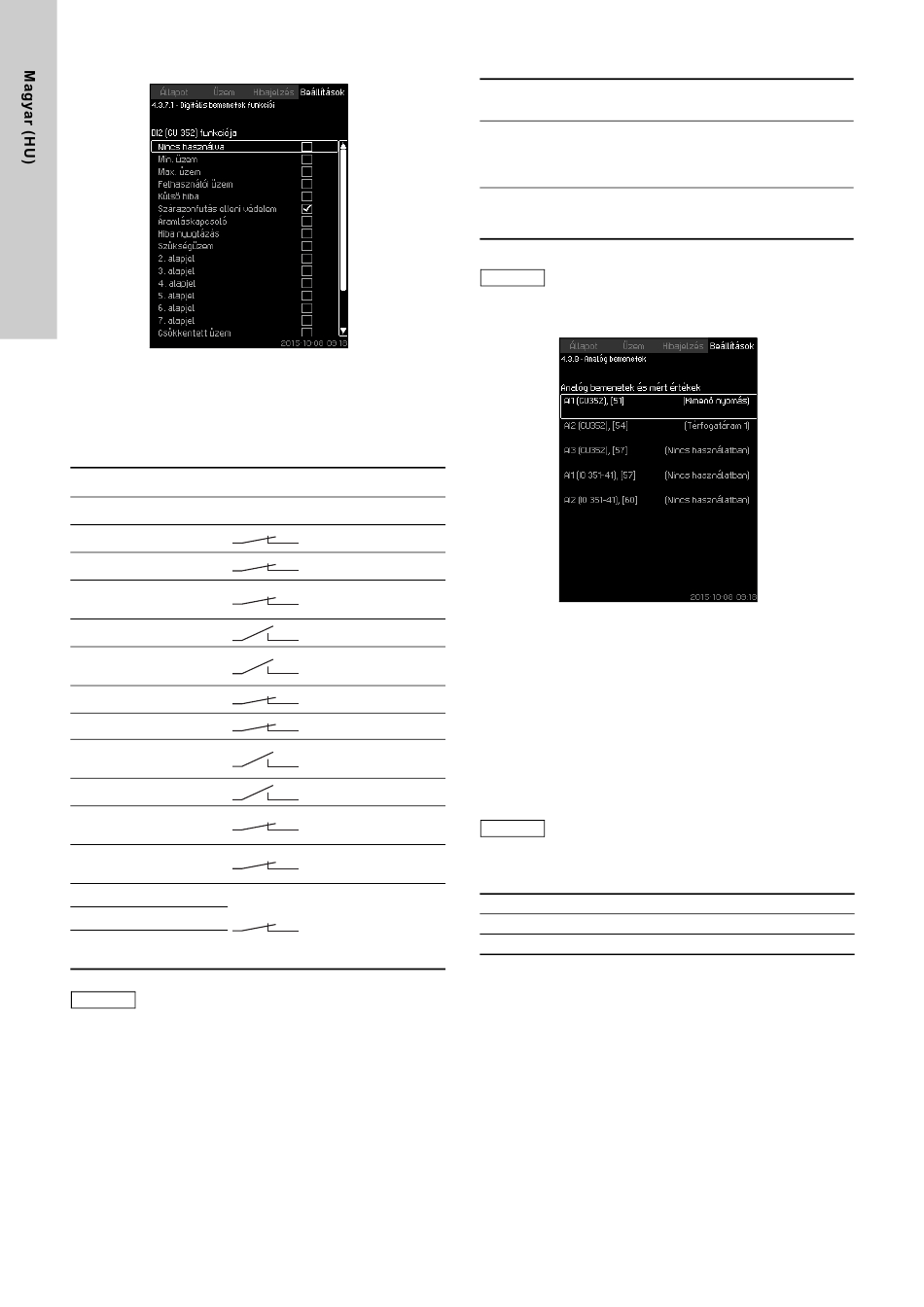

73. ábra Digitális bemenetek funkciói
Leírás
Funkciók rendelhetők az egyes digitális bemenetekhez.
Beállítási tartomány
Minden képernyőn egy funkció választható ki:
Funkció Aktiváló érintkező
Nincs használva
Min. üzem
Max. üzem
Felhasználói üzem
Külső hiba
Szárazonfutás elleni
védelem
Áramláskapcsoló
Hiba nyugtázás
Szükségüzem
Hiba, segédszivattyú
2. alapjel - 7
Csökkentett üzem
Stop 1. szivattyú - 6
Segédszivattyú leállítása
Tartalék segédszivattyú
leállítása
A képernyőn csak a rendszerben meghatározott
Megjegyz.
szivattyúkat lehet kiválasztani.
A funkciókkal kapcsolatos további tudnivalókat lásd a vonatkozó
fejezetben.
Általánosságban érvényes, hogy a zárt érintkező kapcsolja be a
kiválasztott funkciót.
Beállítás a kezelőpanelen
• Beállítások > Másodlagos funkciók > Stop funkció > Digitális
bemenetek.
676
= Üzemmód "Min."
= Üzemmód "Max."
Üzemmód
=
"Felhasználói"
= Külső hiba
= Vízhiány
= Mennyiség
= Hibanyugtázás
Üzemmód
=
"Szükségüzem"
= Hibajelenség
Az alapjel ki van
=
választva.
A "Csökkentett üzem"
=
aktiválása
A szivattyú
= kényszerített
leállítása
Gyári beállítás
Digitális
Funkció
bemenet
Külső indítás/leállítás.
Nyitott kontaktus = stop.
DI1 (CU 352) [10]
Megjegyzés: A 1. bemenet nem
változtatható.
Vízhiány felügyelet (szárazonfutás-
DI2 (CU 352) [12] védelem). Nyitott kontaktus = vízhiány
(ha a rendszer rendelkezik ezen opcióval).
A vízhiány felügyeletéhez a rendszerhez
csatlakoztatott szintkapcsoló vagy nyomáskapcsoló
Megjegyz.
szükséges.
8.7.28 Analóg bemenetek (4.3.8)
74. ábra Analóg bemenetek
Leírás
Minden analóg bemenet aktiválható és hozzárendelhető
valamilyen funkcióhoz.
Alapkivitelben a rendszer három analóg bemenettel rendelkezik.
Ha a rendszer egy IO 351B modullal (opció) van felszerelve,
akkor az analóg bemenetek száma 5.
Minden analóg bemenet megjelenik, így meghatározható azok
fizikai helyzete. Egy redundáns elsődleges érzékelő is
beépíthető, mint tartalék, ezáltal nő a megbízhatóság és
megelőzhető a működés leállása.
Két tartalék érzékelő esetén mindegyik külön analóg
Megjegyz.
bemenettel rendelkezik.
Példa
AI1 (CU 352) [51]:
AI1: 1. bemenet
(CU 352): CU 352
[51]: 51. számú sorkapocs pont
Beállítás a kezelőpanelen
• Beállítások > Másodlagos funkciók > Stop funkció > Analóg
bemenetek.
