5. Valdymo variantų apžvalga

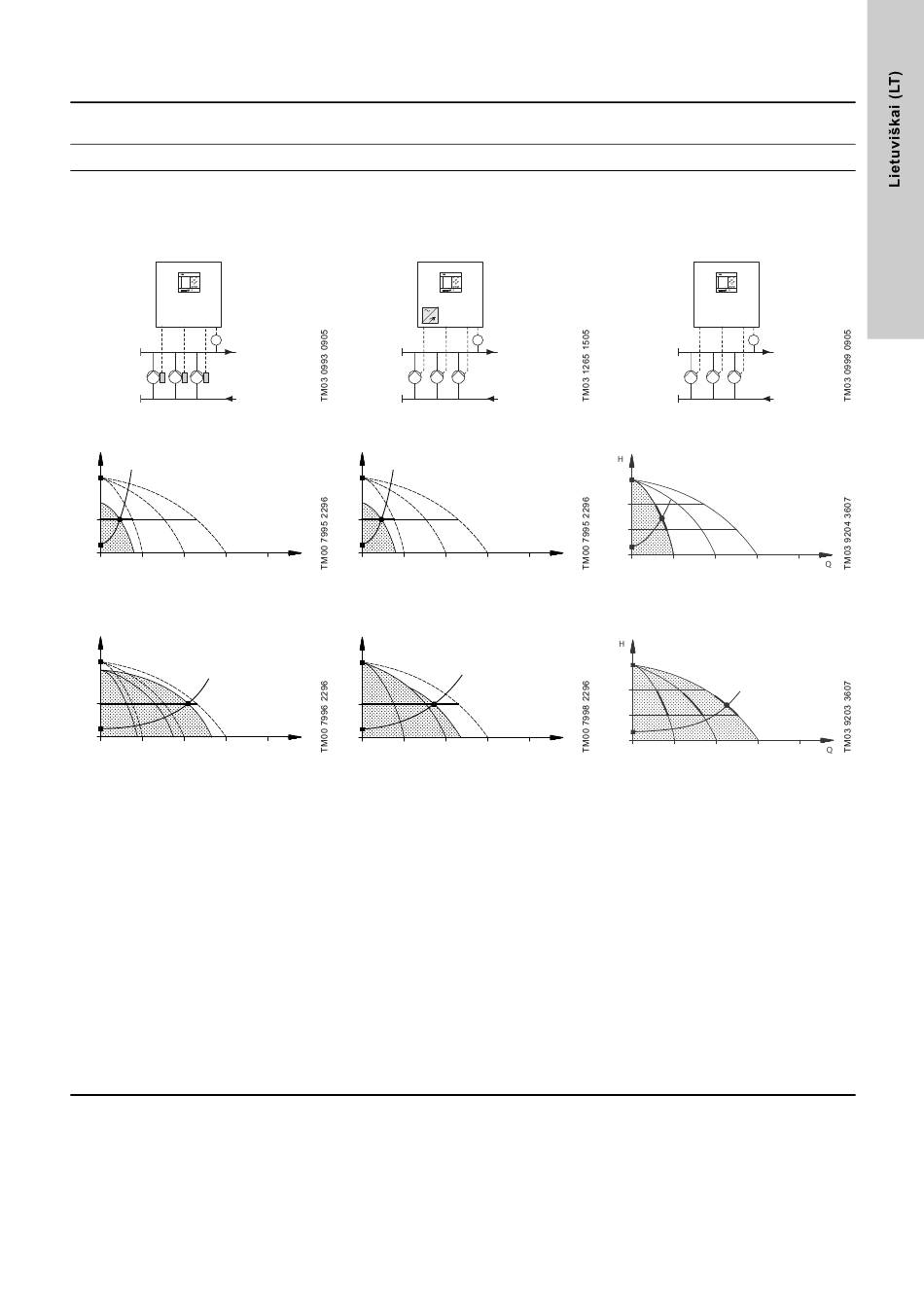

Žemiau pateikti slėgio kėlimo sistemų pavyzdžiai.
Sistemos su valdomų apsukų
siurbliais
Control MPC-E/-EC
E: "Control MPC " su trimis
elektroniniais siurbliais.
EC: "Control MPC " su trimis siurbliais,
kiekvienas yra prijungtas prie
"Grundfos" CUE dažnio keitiklio.
PT
Dirba vienas elektroninis siurblys.
H
H
nus
Dirba trys elektroniniai siurbliai.
H
H
nus
• "Control MPC-E/EC" palaiko pastovų
slėgį nuolat reguliuodamas siurblių
apsukas.
• Sistemos našumas reguliuojamas pagal
poreikius paleidžiant ir sustabdant
reikiamą skaičių siurblių ir lygiagrečiai
valdant dirbančius siurblius.
• Siurblių perjungimas vyksta automatiškai
ir priklauso nuo apkrovos, konkretaus
siurblio dirbto laiko ir sutrikimų.
• Visi dirbantys siurbliai dirba vienodomis
apsukomis.
• Dirbančių siurblių skaičius taip pat
priklauso nuo siurblių vartojamos
energijos. Jei pakanka tik vieno siurblio
darbo, kiti du dirbs mažesnėmis
apsukomis, jei taip gaunamas mažesnis
energijos suvartojimas. Tam reikia, kad
būtų matuojamas siurblio diferencialinis
slėgis ir valdiklyje būtų siurblio kreivės
duomenys.
Sistemos su siurbliais, prijungtais
prie vieno CUE dažnio keitiklio
Control MPC-F
"Control MPC " su trimis siurbliais,
prijungtais prie vieno "Grundfos" CUE
dažnio keitiklio. Apsukos valdomos vis
kito siurblio.
Dirba vienas prie "Grundfos" CUE
dažnio keitiklio prijungtas siurblys.
H
H
nus
Q
Dirba vienas prie "Grundfos" CUE
dažnio keitiklio prijungtas siurblys ir du
per maitinimą valdomi siurbliai.
H
H
nus
Q
• "Control MPC-F" palaiko pastovų slėgį
nuolat reguliuodamas prie "Grundfos"
CUE dažnio keitiklio prijungto siurblio
apsukas. Apsukos valdomos vis kito
siurblio.
• Iš pradžių visada paleidžiamas prie
"Grundfos" CUE dažnio keitiklio
prijungtas siurblys. Jei šis siurblys negali
palaikyti reikiamo slėgio, paleidžiamas
vienas arba du per maitinimą valdomi
siurbliai.
• Siurblių perjungimas vyksta automatiškai
ir priklauso nuo apkrovos, konkretaus
siurblio dirbto laiko ir sutrikimų.
Sistemos su per maitinimą valdomais
"Control MPC " su trimis per maitinimą
valdomais siurbliais.
PT
Dirba vienas per maitinimą valdomas
siurblys.
H
stop
H
nust.
Q
Dirba trys per maitinimą valdomi
siurbliai.
H
stop
H
nust.
Q
• "Control MPC-F" palaiko beveik pastovų
slėgį paleisdamas ir sustabdydamas
reikalingą skaičių siurblių.
• Siurblių darbo diapazonas yra tarp H
ir H
stop
• Siurblių perjungimas vyksta automatiškai
ir priklauso nuo apkrovos, konkretaus
siurblio dirbto laiko ir sutrikimų.
siurbliais
Control MPC-S
PT
nust.
(išjungimo slėgio).
