8.7.5 Zew. wpływ na wartość zad. (4.1.3)

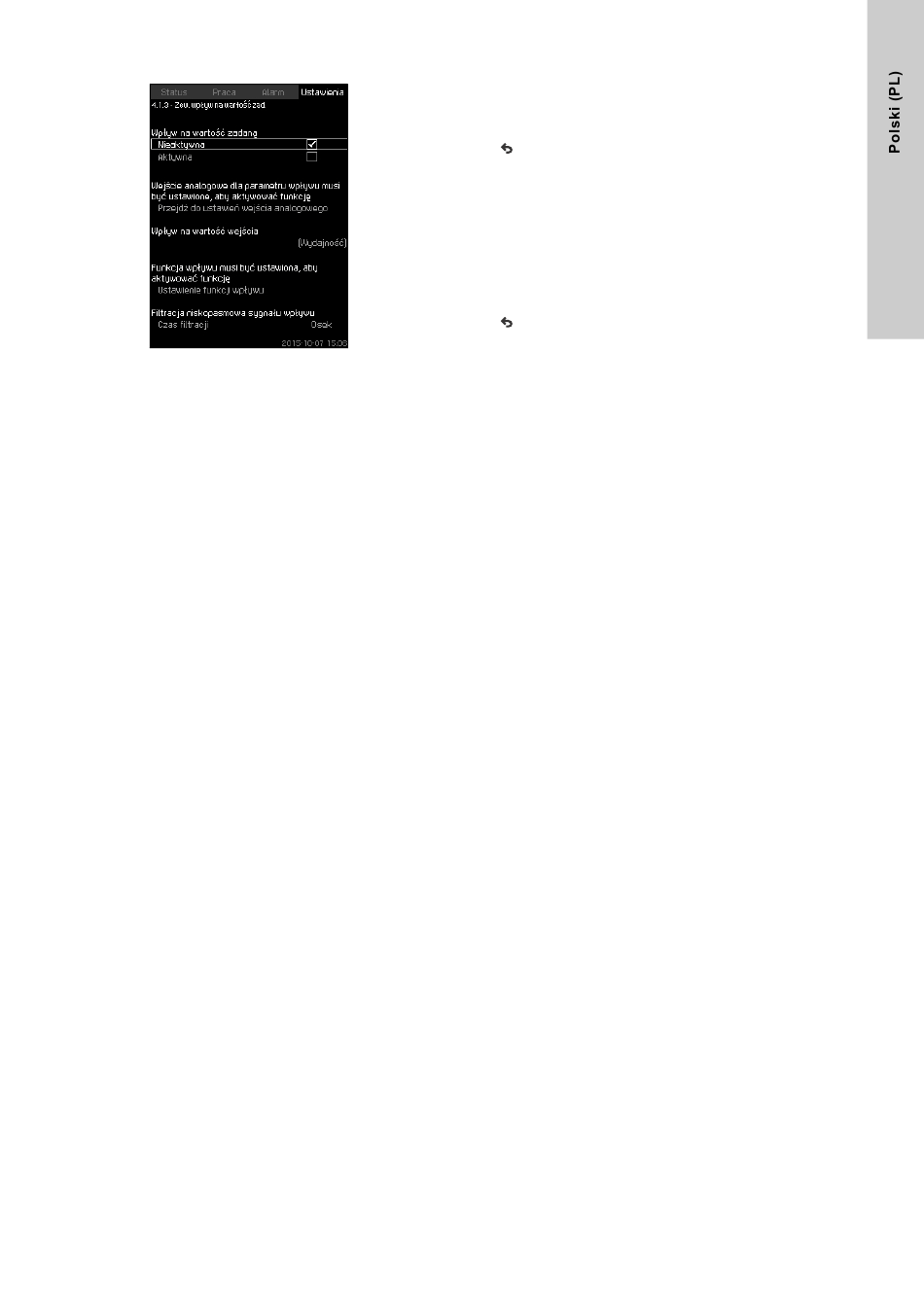

Rys. 41 Zew. wpływ na wartość zad.
Opis
Funkcja umożliwia ustawienie parametrów mierzonych tak, aby
wpływały na wartość zadaną. Typowo sygnał analogowy
z przetwornika przepływu lub temperatury, lub podobnego
przetwornika. Rozdział 9. Parametry pomiarowe
przegląd rodzajów nadajników oraz możliwość ich montażu.
Przykładowo, wartość zadana dostosowana jest do parametrów,
które mogą wpływać na ciśnienie tłoczenia lub temperaturę
zestawu. Parametry mające wpływ na osiągi systemu
wyświetlane są w procentach od 0 do 100 %. Mogą one
wyłącznie zredukować wartość zadaną ponieważ wpływ podany
w procentach podzielonych przez 100 mnożony jest przez
wybraną wartość zadaną:
Aktualna wartość zadana (SP) =
wybrana wartość zadana x wpływ (1) x wpływ (2) x ...
Wartości wpływów mogą być ustawiane indywidualnie.
Filtr dolnoprzepustowy zapewnia wygładzenie wartości
mierzonych, ktróre wpływają na wartość zadaną.
W rezultacie zmiany wartości zadanej są stabilne.
Zakres nastaw
• Sygnał 0-100 %
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Różnica ciśnień, zewnętrzna
• Różnica ciśnień, pompa
• Wydajność
• Poziom zbior., strona tłoczna
• Poziom zbior., strona ssawna
• Temp. powrotu, zew.
• Temperatura zasilania
• Temperatura powrotu
• Różnica temperatur
• Temperatura otoczenia
• Różnica temperatur.
Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Zew. wpływ na wartość zad.
> Wpływ na wartość wejścia.
Pojawi się lista dostępnych parametrów.
1. Wybrać parametr, który ma wpływać na wartość zadaną.
2. .
3. Ustawić funkcję wpływu.
(Patrz rozdz. 8.7.6).
4. Ustawić liczbę punktów.
5. Ustawić: Wartość wejścia zew..
(Punkt 1.)
6. Ustawić w procentach: Zredukuj wartość zadaną do.
(Punkt 1.)
7. Powtórz kroki od 4 do 6 dla wszystkich pożądanych
parametrów.
8. .
9. Ustawić w sekundach: Czas filtracji.
10. Wybrać: Aktywna.
(ustawienie fabryczne)
Funkcja jest wyłączona.
przedstawia
