8.5 Üzem (2)
Ebben a menüben állíthatók be a legalapvetőbb paraméterek,
például az alapjel, az üzemmód, a vezérlési mód és az egyedi
szivattyú vezérlés.
8.5.1 Üzem (2)
A
C

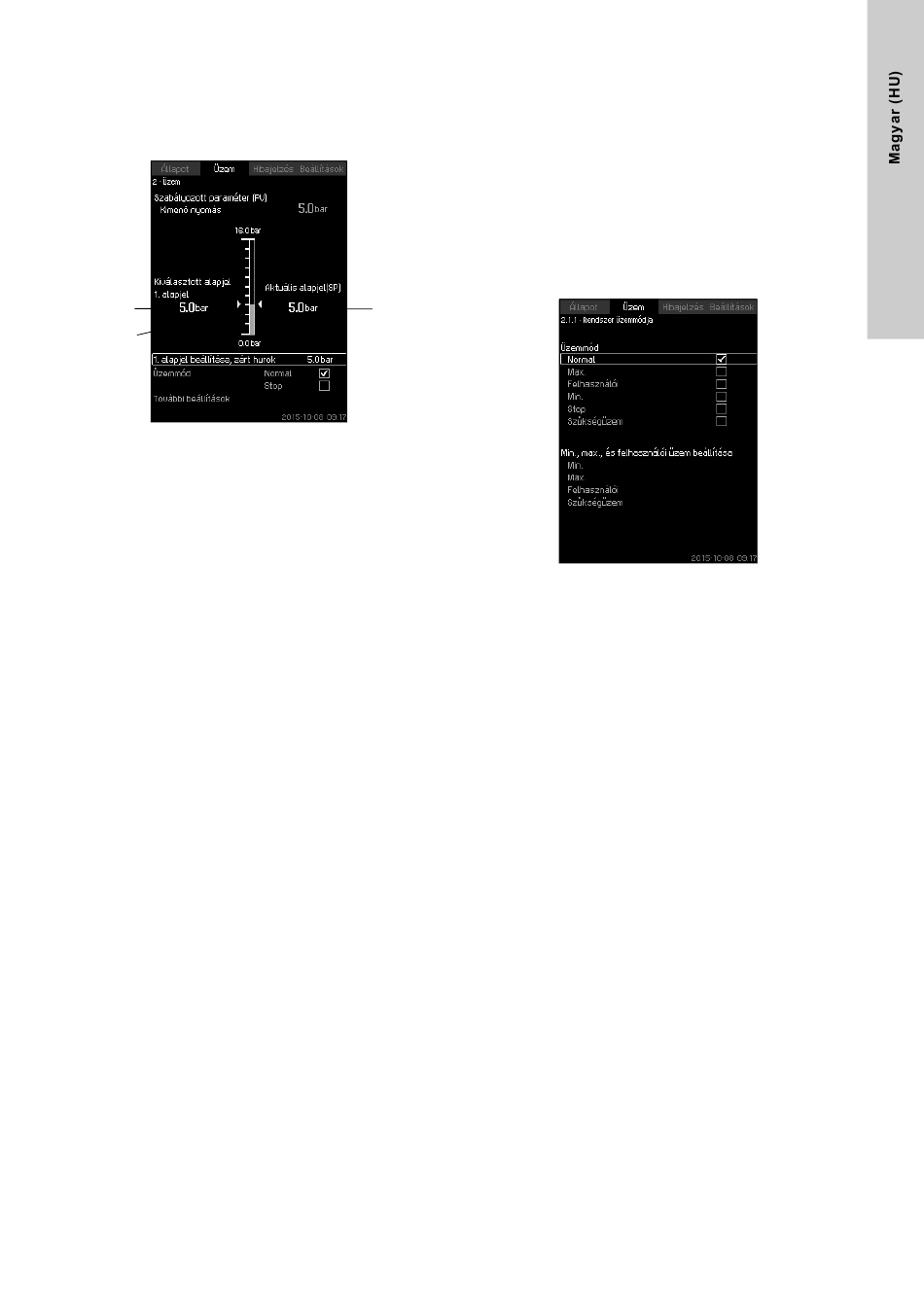

17. ábra Üzem
Leírás
Az oszlop jeleníti meg a beállítás tartományát. Zárt hurkú
szabályozás esetén ez megfelel az elsődleges érzékelő
tartományának, itt 0-16 bar. Nyitott hurkú vezérlésnél a beállítás
tartománya 0-100 %.
Az oszloptól balra látható az 1-es, elsődleges alapjel (A), azaz
a kijelzőn beállított érték. Az oszloptól jobbra látható az aktuális
alapjel (B), vagyis a PI-szabályzó referenciájaként működő
alapjel. Ha semmilyen alapjel-befolyásolás nincs kiválasztva,
akkor a két érték megegyezik. A mért értéket (kimenő nyomás) az
oszlop szürke része (C) mutatja. Lásd
befolyásolás (4.1.3) és 8.7.6 A befolyásolás funkció beállítása
(4.1.3.2) fejezet.
A kijelző alján található egy menü sor, az 1. alapjel és az
üzemmód beállításához, beleértve a "Normal" és a "Stop"
üzemmódot. További beállítások is lehetésgesek: rendszer
üzemmód, szabályozási mód, alapjelek zárt és nyílt hurokban,
valamint egyedi szivattyú irányítás.
Beállítási tartomány
Alapjel:
Az elsődleges érzékelő mérési
Zárt hurkú szabályozás:
tartománya
Nyílt hurkú vezérlés: 0-100 %
Beállítás a kezelőpanelen
Alapjel
• Üzem > 1. alapjel beállítása, nyílt hurok / 1. alapjel beállítása,
zárt hurok.
Állítsa be az értéket.
Üzemmód
• Üzem
Select: Normal / Stop.
További beállítások
• Üzem > További beállítások.
B
8.7.5 Külső alapjel
Válassza az alábbi beállítások egyikét:
• Rendszer üzemmódja
(Lásd 8.5.2 fejezet).
• Vezérlés módja
(Lásd 8.5.3 fejezet).
• Alternatív alapjelek
(Lásd 8.5.4 fejezet).
• Egyéni vezérlési mód
(Lásd 8.5.6 fejezet).
Gyári beállítás
Az adott rendszerhez illeszkedő alapjel. A gyári beállítás lehet,
hogy meg lett változtatva az üzembehelyezés menüben.
8.5.2 Rendszer üzemmódja (2.1.1)
18. ábra Rendszer üzemmódja
Leírás
A rendszer hat különböző üzemmódba állítható. A "Normal"
a jellemző beállítási mód. Lásd
Ebben a menüben lehet beállítani az alábbi üzemmódokhoz
tartozó teljesítményeket:
• Max.
• Min.
• Felhasználói
• Szükségüzem.
Beállítási tartomány
• Normal
• Max.
• Min.
• Felhasználói
• Stop
• Szükségüzem.
Beállítás a kezelőpanelen
• Üzem > További beállítások > Rendszer üzemmódja >
Üzemmód.
A min., max., felhasználói üzem vagy a szükségüzem
teljesítményének beállításához a kijelző alján jelölje ki a kívánt
sort. Lásd 8.7.35 Min., max., és felhasználói üzem (4.3.14)
8.7.25 Szükségüzem (4.3.5) fejezet.
Gyári beállítás
Normal.
8.4.3 Üzemmód (1.2.1) fejezet.
és
