8.7 Ustawienia (4)

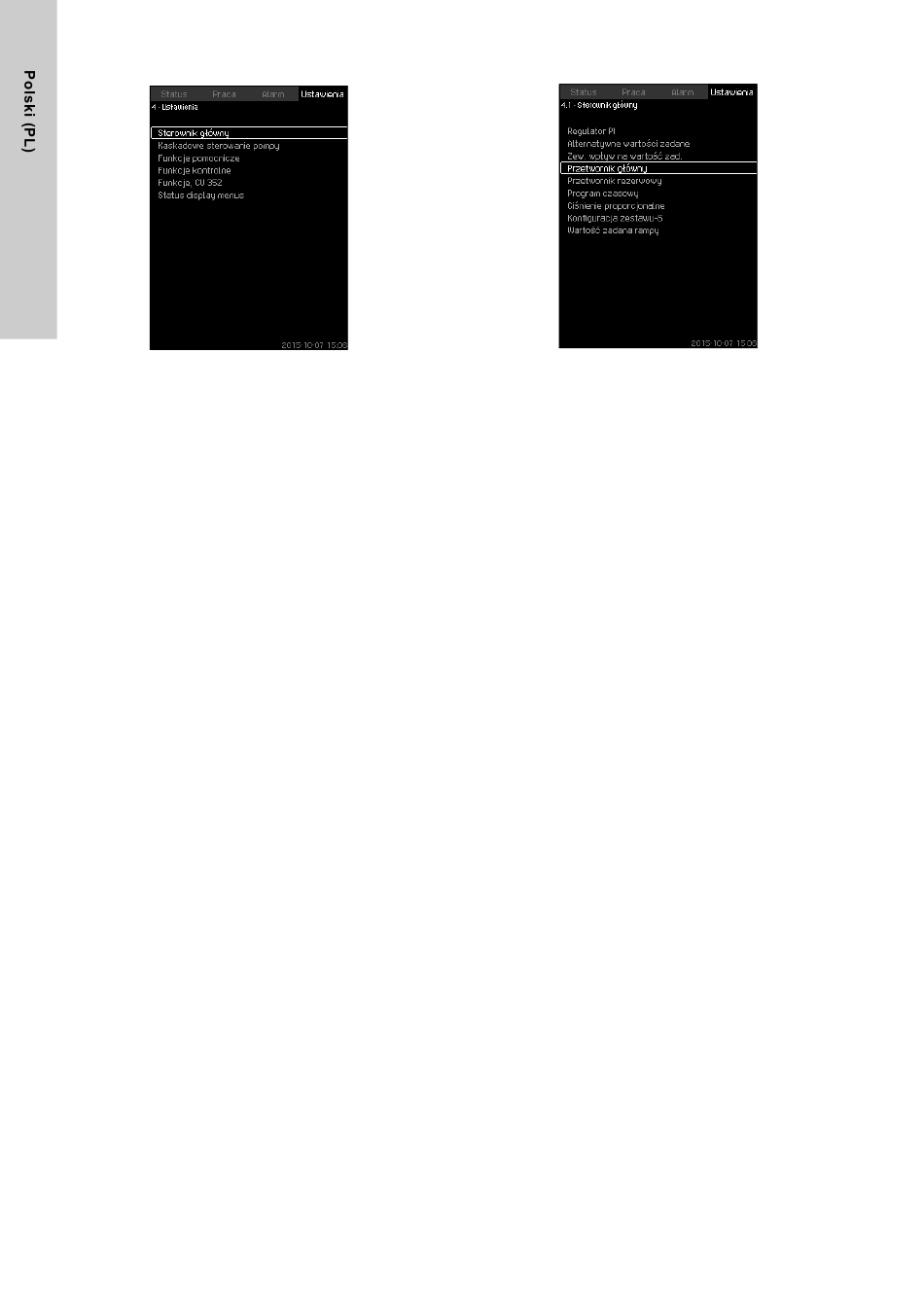

Rys. 36 Ustawienia
W tym menu można ustawić następujące funkcje:
• Sterownik główny
Regulator PI, Alternatywne wartości zadane, Zew. wpływ na
wartość zad., Przetwornik główny, Program czasowy, Ciśnienie
proporcjonalne, Konfiguracja zestawu-S, Wartość zadana
rampy.
• Kaskadowe sterowanie pompy
Min. czas pomiędzy zał/wył, Maks. liczba zał/godzinę, Liczba
pomp rezerwowych, Wymuszona automatyczna zamiana
pomp, Uruchomienie testowe pompy, Próba wyłączenia
pompy, Prędkość załączenia i wyłączenia pompy, Osiągi min.,
Kompensacja czasu uruchomienia pompy.
• Funkcje pomocnicze
Funkcja stop, Łagodny wzrost ciśnienia, Wejścia cyfrowe,
Wejścia analogowe, Wyjścia cyfrowe, Wyjścia analogowe,
Praca awaryjna, Obciążenie min., maks. i użytkownika, Dane
charakt. pompy, Źródło sterowania, Stałe ciśnienie wlotowe,
Obliczenie przepływu, Praca zredukowana.
• Funkcje kontrolne
Zab. przed suchobiegiem, Min. ciśnienie, Maks. ciśnienie,
Zakłócenie zewnętrzne, Przekroczenie ograniczenia 1,
Przekroczenie ograniczenia 2, Pompy poza zakresem
obciążenia, Ciśnienie upustowe, Wartości rejestrowane Log,
Zakłócenie, przetwornik główny.
• Funkcje, CU 352
Język wyświetlacza, Jednostki, Data i czas, Hasło, Ethernet,
Numer GENIbus, Status oprogramowania. Język serwisowy,
Brytyjski-Angielski, można uaktywnić dla celów serwisowych.
Wszystkie te funkcje są zwykle ustawione poprawnie, gdy
system jest włączony.
976
8.7.1 Sterownik główny (4.1)
Rys. 37 Sterownik główny
Opis
Możliwe jest ustawienie funkcji związanych ze sterownikiem
głównym. Dokonanie ustawień w omawianym menu jest
niezbędne wyłącznie wtedy, gdy dana funkcjonalność ma zostać
rozszerzona, na przykład o alternatywne wartości zadane, wpływ
na wartość zadaną, program czasowy lub ciśnienie
proporcjonalne.
Można wybrać następujące menu:
• Regulator PI
• Alternatywne wartości zadane
• Zew. wpływ na wartość zad.
• Przetwornik główny
• Program czasowy
• Ciśnienie proporcjonalne
• Konfiguracja zestawu-S.
