8.5.6 1. szivattyú - 6 (2.1.4.1 - 2.1.4.6)

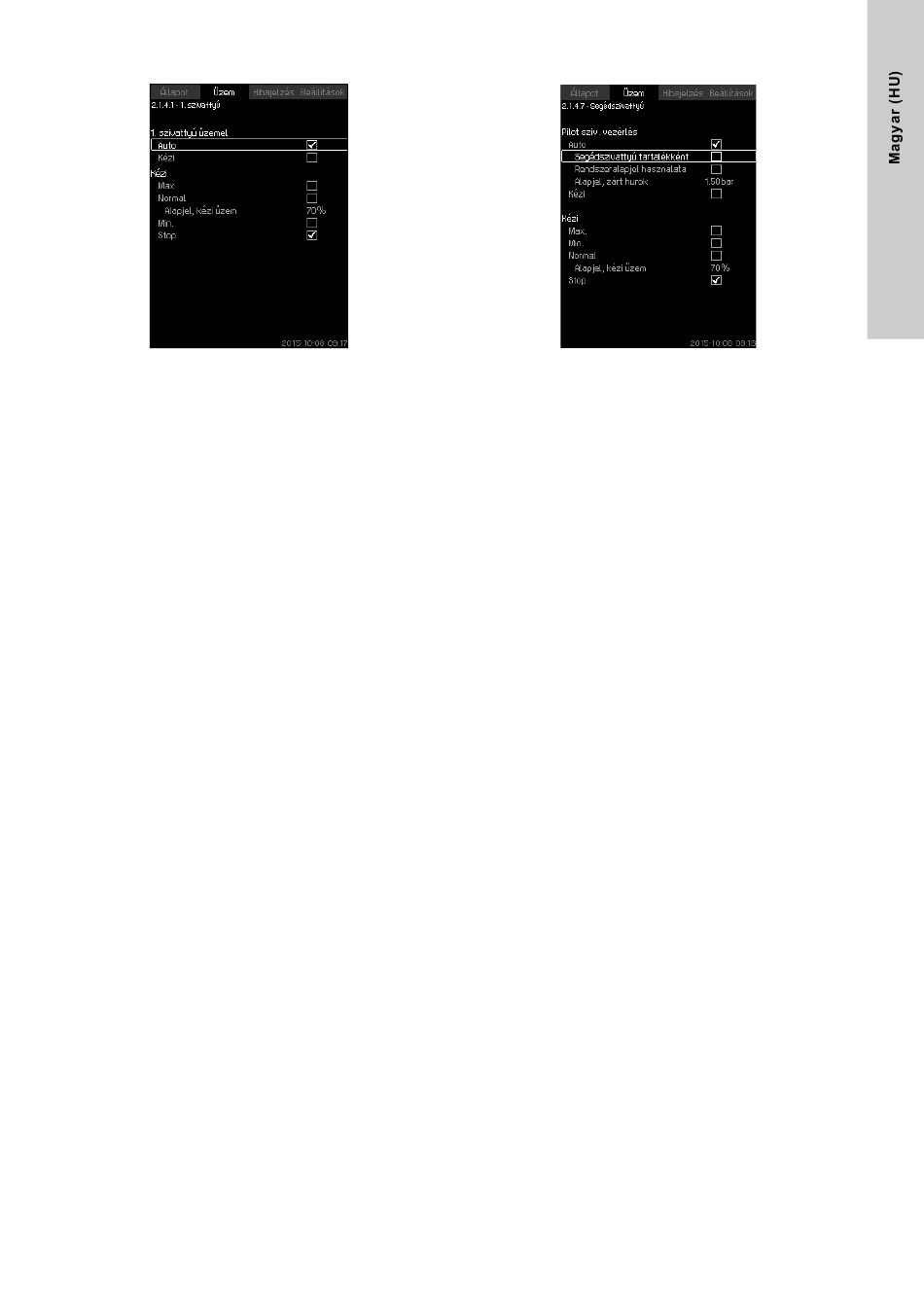

29. ábra 1. szivattyú - 6
Leírás
Ebben az ablakban állíthatók be a szivattyúk egyedi üzemmódjai.
Beállítási tartomány
Lehetőség van "Auto" vagy "Kézi" üzemmód beállítására, illetve
a szivattyú üzemmódját "Kézi" esetén "Max.", "Normal", "Min."
vagy "Stop" állapotba állítani. Közvetlenül a hálózatról üzemelő
szivattyúknál csak "Normal" és "Stop" választható.
Beállítás a kezelőpanelen
• Üzem > További beállítások > Egyéni vezérlési mód.
1. Szivattyú kiválasztása.
2. Kiválasztás visszaállítása: Auto / Kézi.
3. Kézi: Válasszon üzemmódot.
Normal: Állítsa be az alapjelet.
Gyári beállítás
Auto.
8.5.7 Pilot sziv. vezérlés (2.1.4.7)
30. ábra Pilot sziv. vezérlés
Leírás
Ez a képernyő csak a segédszivattyús rendszerekben látható.
Megadható a segédszivattyú üzemmódja és alapjele.
Beállítási tartomány
Auto
Akkor választható ki, ha a segédszivattyút tartalékként
használják. Ha a segédszivattyút tartaléknak választják, akkor
abban az esetben fog indulni, ha a fő szivattyúk 100 %-on futnak
és nem képesek elérni, vagy fenntartani az alapjel értéket.
A segédszivattyú alapjelét be lehet állítani a fő szivattyúkéval
megegyező alapjelre a "Rendszeralapjel használata"
kiválasztásával, vagy megadható egyéb értékre is.
Kézi
Max., Normal, Min., Stop.
Beállítás a kezelőpanelen
• Üzem > További beállítások > Egyéni vezérlési mód > Segéd
sziv.
Kiválasztás visszaállítása: Auto / Kézi.
Auto
1. Válassza ki, ha a szivattyú tartalék segédszivattyúként is
használható (csak akkor lehetséges, ha a rendszerben még
nincs tartalék szivattyú).
2. Válassza ki a "Rendszeralapjel használata" vagy adja meg az
alapjelet.
Kézi
1. Válasszon üzemmódot.
2. Normal: Állítsa be az alapjelet.
Gyári beállítás
Auto.
Rendszeralapjel használata.
