3
Дебит [m /h]
100
75
50
25
5 50 70.7

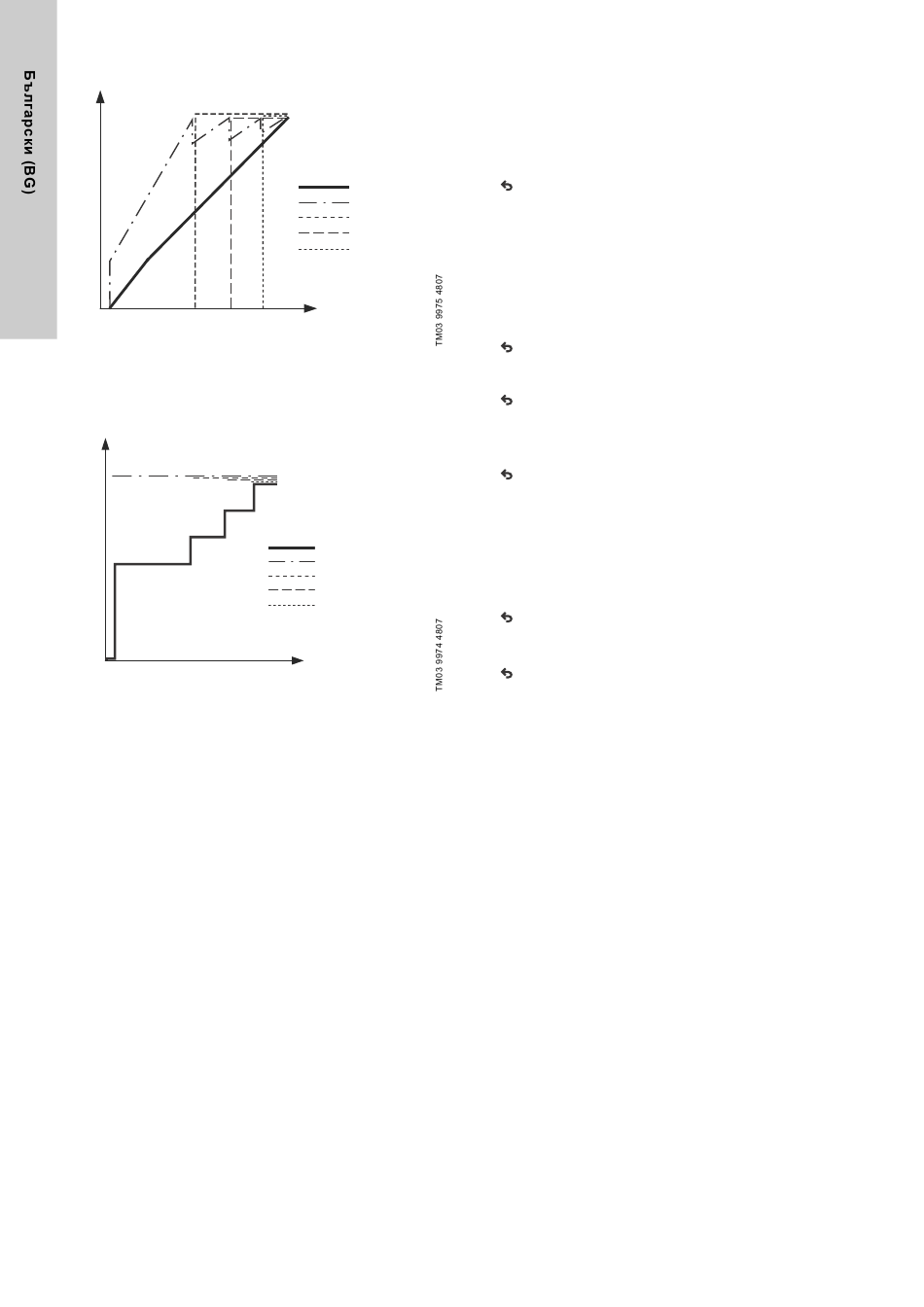

Фиг. 25 Регулираща крива на MPC-F в режим на
управление без обратна връзка
3
Дебит [m /h]
100
75
50
25
5 50 70.7 86.6
Фиг. 26 Регулираща крива за MPC-S за управление без
обратна връзка
Диапазон на настройване
За управление без обратна връзка трябва да бъдат
направени следните настройки:
• Без обр. в-ка
• Раб. т-ка 1, без обратна връзка
• Външно влияние върху работната точка
• Нормален.
86
Дебит
Помпа 1
Попма 2
Помпа 3
Помпа 4
Вход [%] от
външен контролер
86.6 100
Дебит
Помпа 1
Помпа 2
Помпа 3
Помпа 4
Вход [%] от
външен контролер
100
Настройване през контролния панел
За да зададете външен източник за управление на системата,
направете следното:
• Работа > Допълнителни настройки > Режим на
управление.
• Изберете: Без обр. в-ка.
• Изберете: Стоп
1. x 2.
2. Настройте на 100 %: Раб. т-ка 1, без обратна връзка.
3. Настройки > Основен контролер > Външно в-ние в-ху раб.
т. > За настройка на аналоговия вход.
4. Задайте аналогов вход и обхват.
5. Изберете:
• Измерена стойност при входа.
Появява се екран 4.3.8.1.1.
• Изберете: Сигнал 0-100 %.
6. .
7. Задайте минималната и максималната стойност на
сензора.
8. x 2.
9. Изберете:
• Входния сигнал да бъде въздействан от
• Сигнал 0-100 %.
10. .
11. Изберете: Задай функция на влиянието.
(Вижте също раздел 8.7.6.)
12. Задайте броя точки.
13. Задайте: Външна входна стойност. (Точка 1.)
14. Задайте в проценти: Намали работната точка до.
(Точка 1.)
15. Повторете стъпки 13 и 14 за всички избрани точки.
16. .
17. Задайте в секунди: Време на филтър.
18. Изберете: Активирана.
19. x 2.
20. Изберете:
• Работа
• Нормален.
Сега вече на бустерната система може да бъде зададено
управление от външен контролер.
Фабрична настройка
Управление с обратна връзка.
