8.3 Описание на функциите
Описанието на функциите се основава на четирите основни
менюта на управляващия блок CU 352:
• Състояние
• Работа
• Аларма
• Настройки.
Функциите се отнасят до всички варианти на управление,
освен ако не е упоменато друго.
8.4 Състояние (1)
По-долу е показан първият екран на състоянието. Този екран
се показва при включване на захранването, както и когато
бутоните на контролния панел не са били докосвани в
продължение на 15 минути.
E
I
C
D

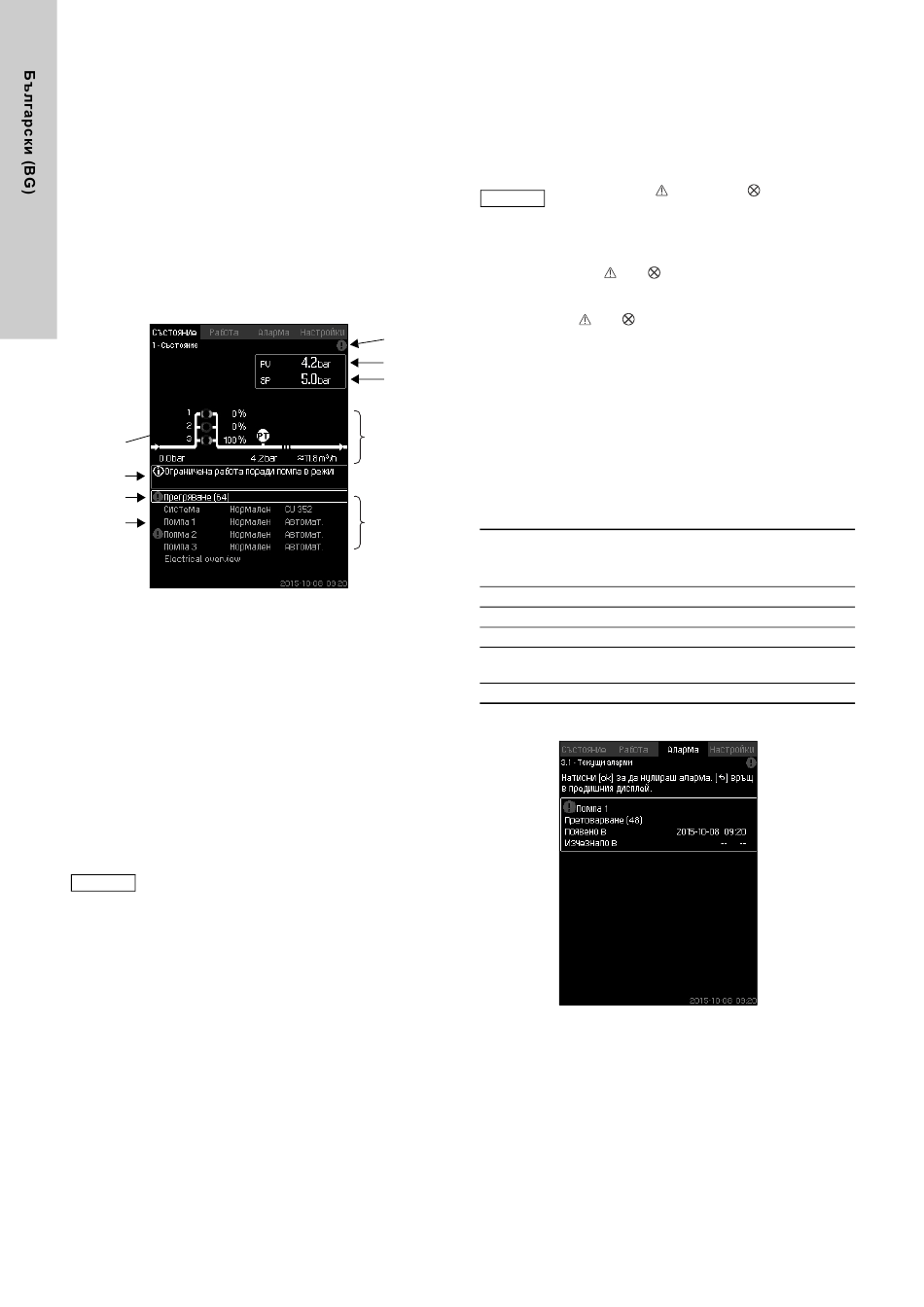

Фиг. 6 Състояние
Описание
В това меню не могат да се извършват настройки.
Текущата стойност на контролирания параметър (стойността
на процеса, PV), която обикновено е изходното налягане, е
показана в горния десен ъгъл (G), заедно с избраната точка
на настройка (SP) (H).
Горната половина на екран (А) показва графично
изображение на помпената система. Избраните параметри са
показани чрез символ за сензора и текущата им стойност.
В MPC-E системи, където диференциалното налягане на
помпите и тяхната крива са известни, на дисплея се показва
изчисленият дебит, когато дебитът и скоростта на помпите са
в диапазон, в който е възможно изчисляването им.
≈ : Показва, че дебитът е изчислена величина.
Изчисленият дебит може да се различава от
Указание
реално измерения.
В средата на екрана ще се изведе информационно поле (I)
при наличие на която и да е от следните ситуации:
• Ограничена работа поради помпа в режим готовност
• Отчитане на пропорционалното налягане е активно
• Външно въздействие върху точката на настройка е
активирано.
• Алтернативна точка на настройка е активна
• Нисък дебит активен
• Осв. на налягане активно
• Часовниковата програма е активирана
• Дистанционно управление чрез Ethernet
• Дистанционно управление чрез GENI (RS-485)
• Ограничена поради понижен режим
• Спрян поради нисък дебит.
80
В долната половина на екрана (B) се показват:
• последната аларма, ако е имало такава, и причината за
неизправността, заедно с кода на неизправността в скоби
• състоянието на системата с текущия режим на работа и
източника на управление
• състоянието на помпата с текущия режим на работа.
При възникване на неизправност, символът за
предупреждение
Указание
полето (C) заедно с причината и кода на
неизправността, напр. "Свръхтемпература (64)".
Ако неизправността се отнася до някоя от помпите, в
началото на реда за състоянието (D) на съответната помпа се
показват символите
за състояние на помпата (E) ще смени цвета си на жълт или
червен в зависимост от състоянията, описани в таблицата по
долу. Символът
горния ред на екрана (F). Докато съществува неизправност,
F
този символ ще се показва на най-горните редове на всички
G
екрани.
H
За отваряне на ред в менюто, маркирайте реда с [ ∨ ] или [ ∧ ]
и натиснете [ok].
Дисплеят позволява да отворите екрани за състоянието,
A показващи следното:
• актуални аларми
• състояние на системата
• състояние на всяка помпа.
Описание на състоянието на помпа
B
Светлинен индикатор
за състояние на
помпата
Въртящ се, зелен
Постоянно зелен
Въртящ се, жълт
Постоянно жълт
Постоянно червен
8.4.1 Текущи аларми (3.1)
Фиг. 7 Текущи аларми
Описание
Този екран показва активните предупреждения и аларми в
системата.
За повече информация вижте раздели
(3.1) и 8.6.3 Регистър на алармите
или аларма се извеждат в
или . Същевременно, индикаторът
или ще се покаже отдясно на най-
Описание
Работеща помпа.
Помпата е в готовност (не работи).
Предупреждение. Работеща помпа.
Предупреждение. Помпата е в
готовност (не работи).
Аларма. Помпата е спряна.
8.6.2 Текущи аларми
(3.2).
