7.1 Display
D

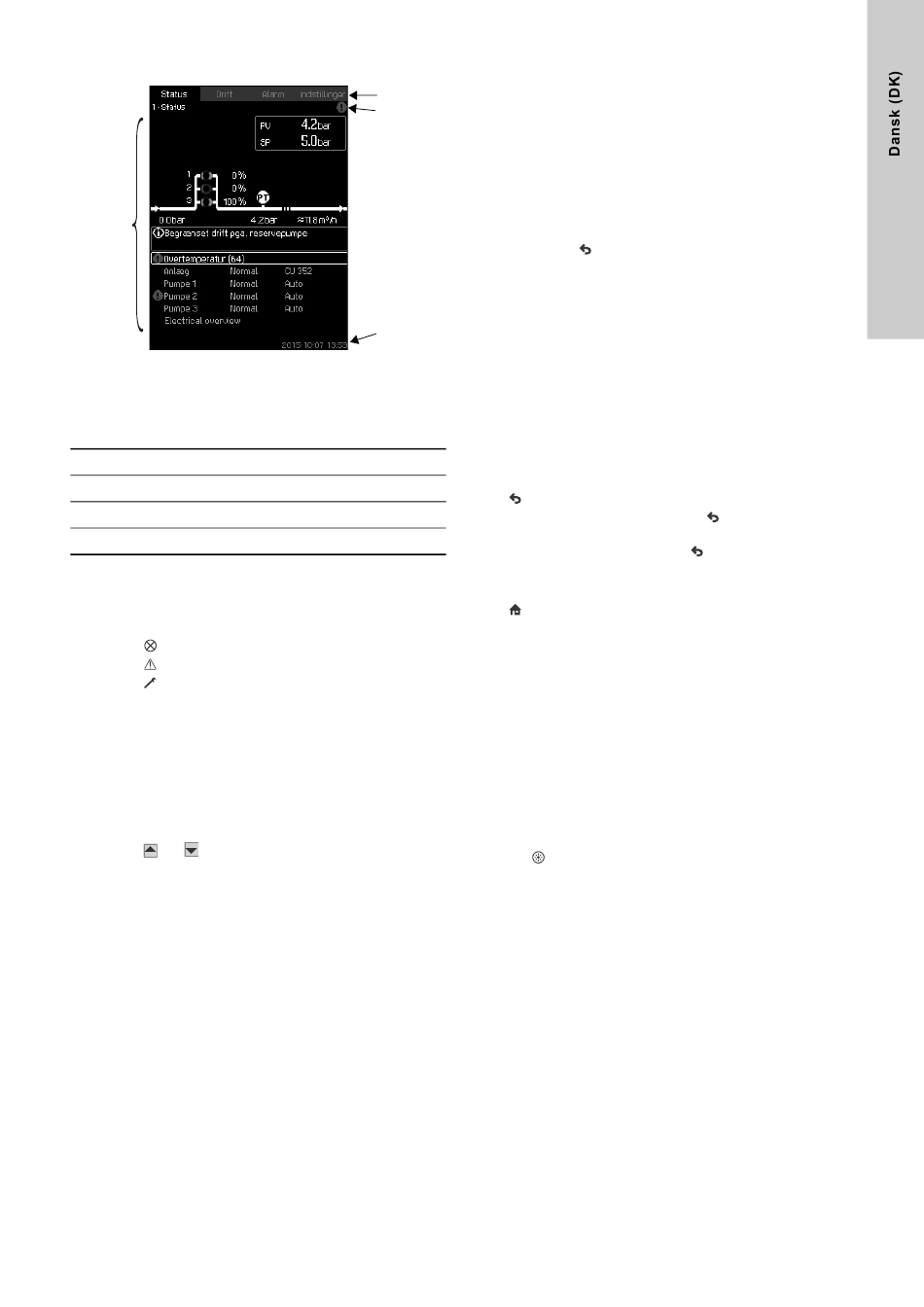

Fig. 5 Displayets opbygning
7.1.1 Menulinje
Menulinjen (A) er vist i fig. 5.
Displayet har fire hovedmenuer:
Status Visning af anlægsstatus
Drift Ændring af driftsparametre såsom sætpunkt
Alarm Alarmlog til fejlfinding
Indstillinger Ændring af indstillinger (mulighed for password)
7.1.2 Øverste linje
Øverste linje (B) er vist i fig. 5. Den viser følgende:
• nummer og titel på billedet (til venstre)
• den valgte menu (til venstre)
• symbolet ved alarm (til højre)
• symbolet ved alarm (til højre)
• symbolet hvis servicesproget er valgt (til højre).
7.1.3 Grafisk illustration
Den grafiske illustration (D) kan vise den aktuelle status, et histo-
risk billede eller andre elementer alt efter hvor man befinder sig i
menustrukturen.
Illustrationen kan vise hele anlægget eller dele af det og forskel-
lige indstillinger.
7.1.4 Rullepanel
Hvis listen af elementer til et billede er længere end displayet, vil
symbolerne og blive vist i rullebaren til højre. Gå op og
ned i lister med disse symboler.
7.1.5 Nederste linje
Nederste linje (C) viser dato og klokkeslæt.
7.2 Taster og signallamper
Tasterne (pos. 2 til 10 i fig. 4) på CU 352 er aktive når der er lys i
A
dem.
B
7.2.1 Pil til højre (pos. 2)
Tryk [>] for at gå til den næste menu i menustrukturen. Hvis du
trykker [>] når menuen "Indstillinger" er fremhævet, går du til
menuen "Status".
7.2.2 Hjælp (pos. 3)
Når der er lys i symbolet, kan du få en hjælpetekst frem til billedet
ved at trykke på tasten.
Luk teksten med
7.2.3 Op og ned (pos. 4 og 5)
Gå op og ned i lister med [ ∨ ] og [ ∧ ].
Du kan vælge en tekst med [ok] når den er i en ramme.
Hvis en tekst er markeret, og du trykker [ ∧ ], markeres teksten
C
ovenover. Hvis du trykker [ ∨ ], markeres teksten nedenunder.
Hvis du trykker [ ∨ ] i nederste linje i listen, markeres den øverste
linje.
Hvis du trykker [ ∧ ] i øverste linje i listen, markeres den nederste
linje.
7.2.4 Plus og minus (pos. 6 og 7)
Forøg og reducér en værdi med [+] og [-]. Gem med [ok].
7.2.5 Tilbage (pos. 8)
Tryk for at gå et billede tilbage i menuen.
Hvis du har ændret en værdi og trykker
blive gemt. Se også afsnit
Hvis du trykker [ok] inden du trykker
gemt. Se også afsnit
7.2.6 Hjem (pos. 9)
Tryk for at vende tilbage til menu "Status".
7.2.7 OK (pos. 10)
Brug tasten som enter-tast.
Tasten bruges også til at starte indstillingen af en værdi. Hvis du
har ændret en værdi, skal du trykke [ok] for at gemme ændringen.
7.2.8 Signallamper (pos. 11 og 12)
Betjeningspanelet har en grøn og rød signallampe.
Den grønne signallampe lyser når anlægget er i drift, og blinker
når anlægget er indstillet til stop.
Den røde signallampe lyser hvis der er en alarm eller advarsel.
Fejlen kan identificeres ud fra alarmlisten.
7.2.9 Lysstyrke (pos. 13)
Du kan ændre lysstyrken i displayet med denne tast:
1. Tryk .
2. Justér lysstyrken med [+] og [-].
7.2.10 Baggrundslys
Hvis der ikke bliver trykket på en tast i 15 minutter, bliver bag-
grundslyset i displayet dæmpet, og første billede i menu "Status"
vises.
Tryk på en hvilken som helst tast for at reaktivere baggrundslyset.
.
, vil den nye værdi ikke
7.2.7 OK (pos. 10).
, vil den nye værdi blive
7.2.7 OK (pos. 10).
