8.4.9 Akum. statuss (1.2.7)

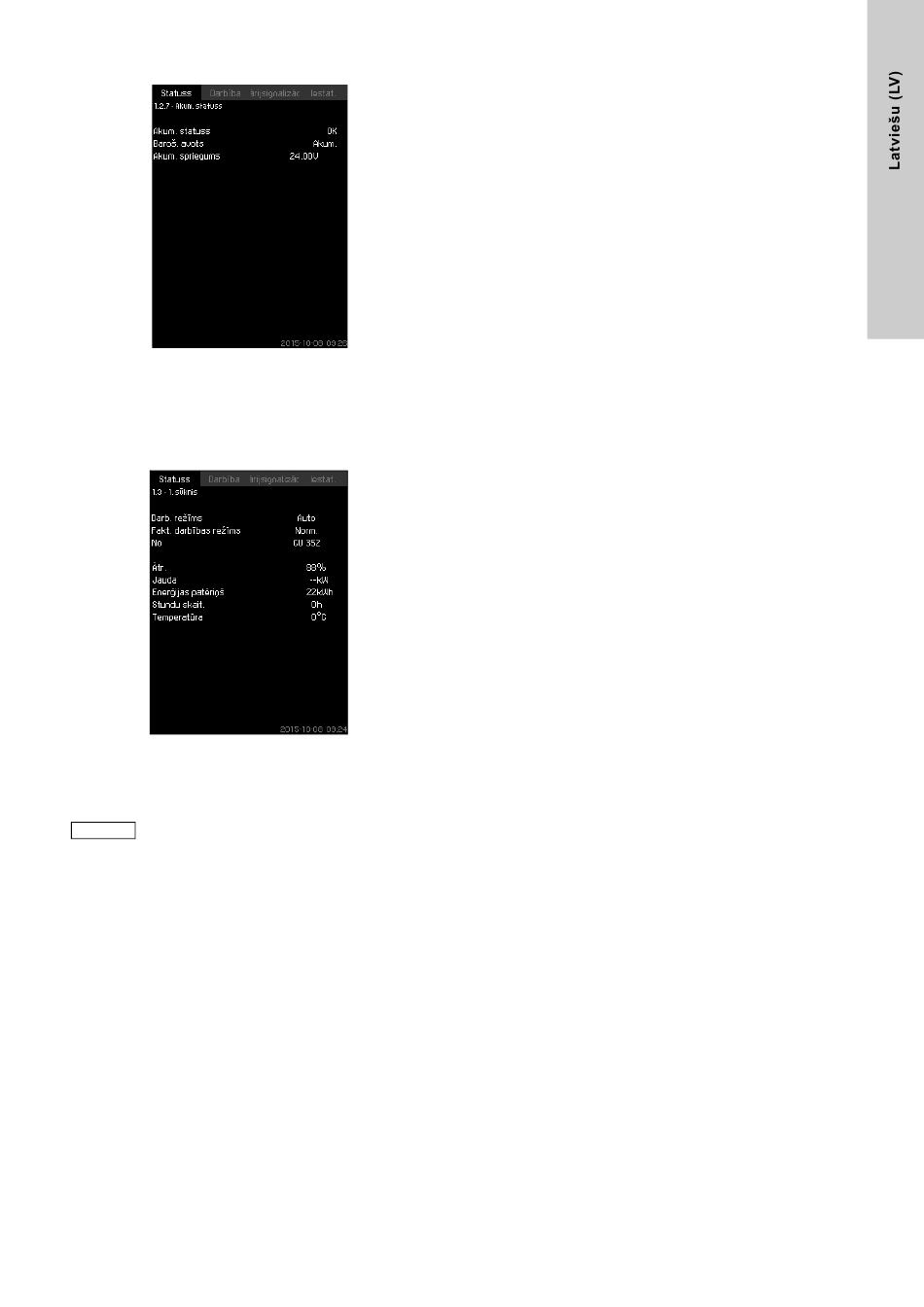

15. ilustr. Akum. statuss
Apraksts
Šeit var redzēt rezerves akumulatoru baterijas stāvokli, ja tā ir
pievienota.
8.4.10 1. sūknis - 6, Palīgsūkn., Rez. sūknis (1.3 - 1.10)
16. ilustr. 1. sūknis
Apraksts
Šajā displejā ir redzams atsevišķu sūkņu operatīvais stāvoklis.
Rezerves sūkņa un palīgsūkņa displeji ir redzami
Piezīme
vienīgi tad, ja šādi sūkņi ir uzstādīti.
Sūkņiem var būt atšķirīgi darba režīmi:
• Auto
– Tāpat kā citus automātiskās darbības sūkņus, sūkni vada PI
regulators, kas gādā par to, lai sistēma nodrošinātu
vajadzīgo darbību.
• Manuāli
– Sūkni nevada PI regulators. Manuālās darbības gadījumā
sūknim ir viens no šādiem darba režīmiem:
• Max.
– Sūknis strādā ar iestatīto maksimālo ātrumu. (Šo darba
režīmu var izvēlēties tikai regulējama ātruma sūkņiem.)
• Norm.
– Sūknis strādā ar iestatīto ātrumu.
• Min.
– Sūknis strādā ar iestatīto minimālo ātrumu. (Šo darba
režīmu var izvēlēties tikai regulējama ātruma sūkņiem.)
• Izsl.
– Sūknis ir piespiests apstāties.
Bez informācijas par darba režīmu stāvokļa displejā ir iespējams
nolasīt dažādus parametrus, piemēram:
• actual operating mode (aktuālais darba režīms),
• Control source (vadības avots),
• speed (ātrums, ar strāvu darbināmiem sūkņiem ir redzams
tikai 0 vai 100 %),
• power (jauda, tikai MPC-E/-EC),
• energy consumption (enerģijas patēriņš, tikai MPC-E/-EC),
• operating hours (darba stundas).
