Grundfos Control MPC Montage- Und Betriebsanleitung Seite 88

8.5.6 Помпа 1 - 6 (2.1.4.1 - 2.1.4.6)

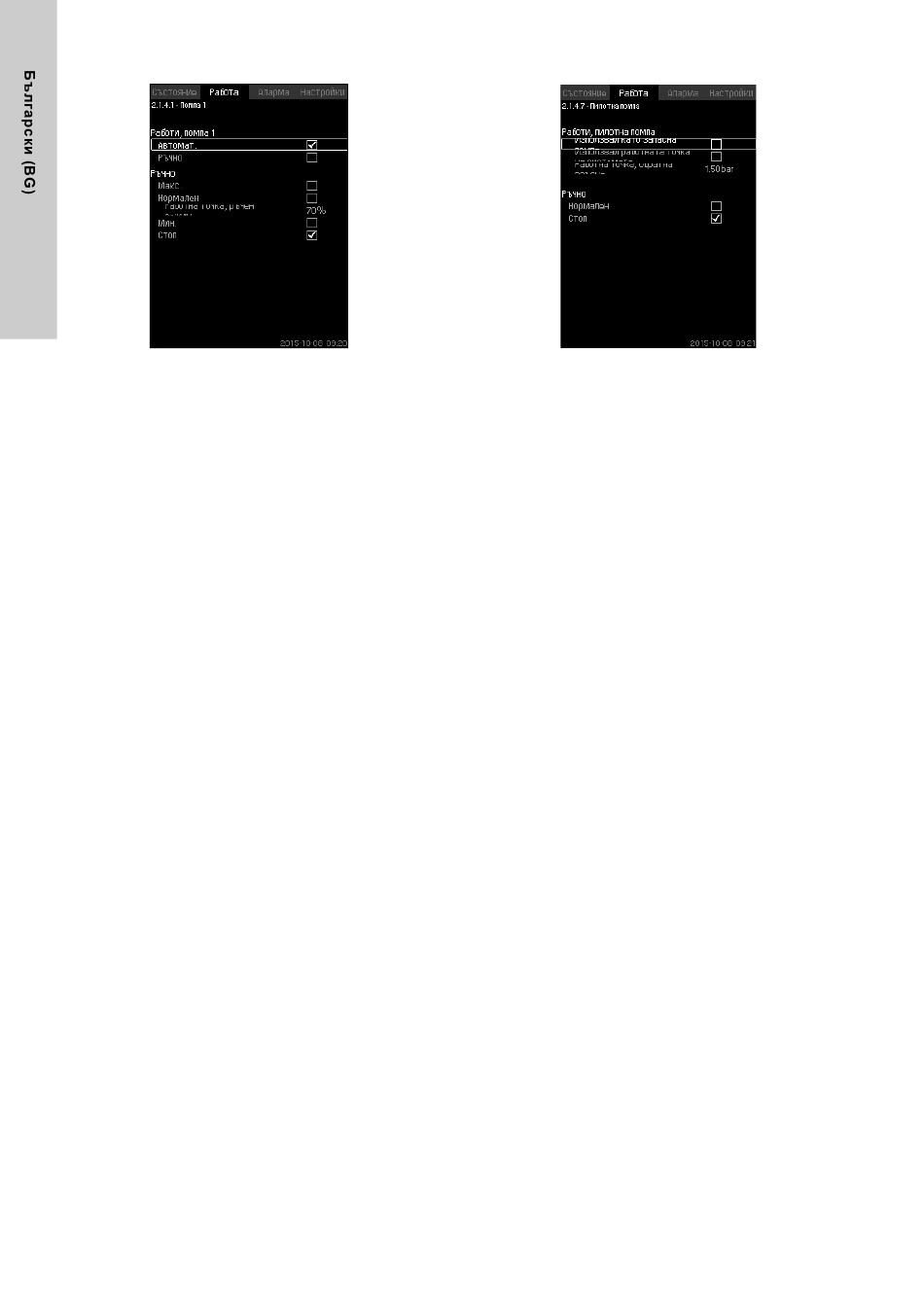

Фиг. 29 Помпа 1 - 6
Описание
Този екран се показва за отделните помпи и дава възможност
за настройване на режим на работа.
Диапазон на настройване
Възможно е избирането на "Автомат." или "Ръчно", както и
задаването на режима на работа с ръчно управление -
"Макс.", "Нормален", "Мин." или "Стоп". За помпи без
регулиране може да бъде избиран само режим "Нормален"
или "Стоп".
Настройване през контролния панел
• Работа > Допълнителни настройки > Индивидуално
управление на помпите.
1. Изберете помпа.
2. Изберете ресет: Автомат. / Ръчно.
3. Ръчно: Изберете режим на работа.
Нормален: Задайте работна точка.
Фабрична настройка
Автомат..
88
8.5.7 Работи, пилотна помпа (2.1.4.7)
Фиг. 30 Работи, пилотна помпа
Описание
Този екран се показва само при системи, които са
конфигурирани с пилотна помпа.
Възможно е задаване на работен режим и работна точка за
пилотната помпа.
Диапазон на настройване
Автомат.
Може да се зададе на пилотната помпа да работи като
запасна. Ако пилотната помпа е избрана за запасна, тя ще
стартира, ако работните помпи работят на 100 % и въпреки
това не могат да поддържат зададената работна точка.
Работната точка на пилотната помпа може да е като тази на
работните помпи, като се избере "Използвай работната точка
на системата" или да се зададе друга стойност.
Ръчно
Макс., Нормален, Мин., Стоп.
Настройване през контролния панел
• Работа > Допълнителни настройки > Индивидуално
управление на помпите > Пилотна помпа.
Изберете ресет: Автомат. / Ръчно.
Автомат.
1. Изберете дали пилотната помпа да бъде използвана като
запасна (възможно е само, ако в системата няма
включена запасна помпа).
2. Изберете "Използвай работната точка на системата" или
задайте работна точка.
Ръчно
1. Изберете режим на работа.
2. Нормален: Задайте работна точка.
Фабрична настройка
Автомат..
Използвай работната точка на системата.
